20

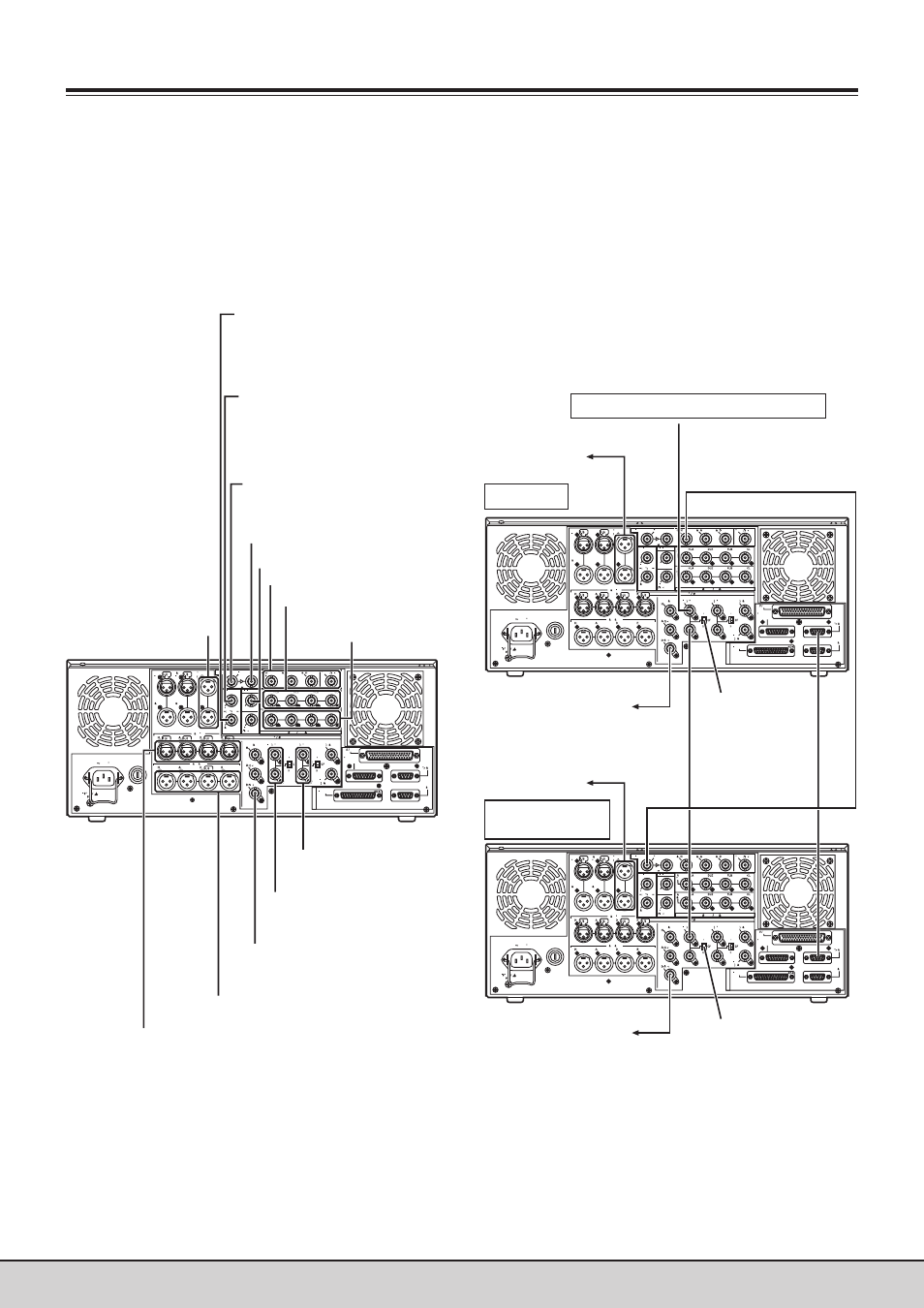

Пример соединений, выполняе
мых с одним видеомагнитофоном
Устройство воспроизведения:
Переведите светодиод REMOTE
на передней панели в
положение “выключено” (режим LOCAL).
Соединения
Пример соединений выполняе
мых с двумя видеомагнитофона
ми (с панели на панель)
Источник:
Нажмите клавишу “9Р” REMOTE на передней и удер
живайте ее нажатой около 2 секунд или более, чтобы
перевести видеомагнитофон с режим REMOTE (За
горается светодиод 9Р).
Записывающее устройство:
Переведите светодиод REMOTE
на передней па
нели в положение “выключено” (режим LOCAL).
Вывод сигнала SDTI (если установлена
плата SDTI, устройство не входящее в
стандартный комплект поставки)
Вход сигнала SD SDI ACTIVE THRU
(если установлен SD преобразователь с
повышением частоты, устройство не
входящее в стандартный комплект по
ставки)
Ввод сигнала SDTI (если установлена
плата SDTI, устройство не входящее в
стандартный комплект поставки)
Вход сигнала SD SDI (если установлен
SD преобразователь с повышением час
тоты, устройство не входящее в стандар
тный комплект поставки)
Вход сигнала HD SDI (аудио, видео)
Выход SDI
(ACTIVE THRU)
Выходы сигнала SD SDI
Выходы сигнала HD SDI
Входы цифровых
аудиосигналов
Выходы цифровых
аудиосигналов
Входы контрольных
HD сигналов
(проходной выход)
Входы контрольных
SD сигналов (проходной выход)
Выход видеомонитора
(3 композитных
выходных линии)
Выходы аудиомонитора
Входы аналоговых видеосигналов
Выходы аналоговых видеосигналов
Генератор контрольного SD сигнала
К аудиомонитору
Сигнал HD SDI
Включено
Источник
К видеомонитору
Выключено
Сигналы дистан
ционного управ
ления (9P)
Записывающее
устройство
К видеомонитору
К аудиомонитору
