Panasonic AJ-HD1700 - Инструкция (Страница 19)

(095) 258 4205 www.panasonic.ru Panasonic (СНГ) 19
Выходные AUDIO и VIDEO разъемы цифрового SD
устройства последовательного действия
Цифровые составляющие аудио и видеосигналов со
ответствующие стандарту SMPTE 259M C, 272M A
или 294M выводятся через эти разъемы. Они выво
дятся во время взаимообменного воспроизведения
DVCPRO25M, 50M, DV или DVCAM, либо когда сиг
налы преобразовываются с понижением частоты и
выводятся. Сигналы, содержащие временной код
(TC), меню или другую наложенную информацию
можно выводить через SD SDI MONITOR.
Используя пункт установочного меню No.606 (SD
MONI O SEL), можно сделать выходной сигнал SD
SDI MONITOR аналогичным выходному сигналу SD
SDI OUT1 (отсутствует наложенная информация).
Если “SD SDI” был выбран в качестве настройки
(VID IN) в меню <VIDEO>, а “THRU” был установлен в
пункте установочного меню No.107 (EE MODE SEL),
то в режиме EE никакая информация не накладыва
ется на выходные сигналы SD SDI MONITOR, и на
выходе получаем такие же сигналы как и на выходе
SD SDI OUT1.
• Чтобы установить в меню <VIDEO> выходной сиг
нал “SD SDI” как установку F1 (VID IN), требуется
плата AJ UC1700G (не входит в стандартный ком
плект поставки).
• Что касается функции INPUT CHECK, см. таблицу
выходных сигналов INPUT CHECK на стр. 15. Об
ратите внимание на то, что при преобразовании
строчной частоты сигналы подавляются.
<Примечание>
В режиме 23/24 Гц системная фаза выходного сиг
нала SD SDI и аналоговая составляющая видеосиг
нала на выходе будут меняться, если установлено,
что лента протягивается с номинальной скоростью
(1x), таким образом, выходной сигнал HD SDI и фаза
будут выровнены.
Разъемы ANALOG COMPOSITE VIDEO OUT
Через эти разъемы выводятся аналоговые полные
видеосигналы. Они выводятся во время чередующе
гося воспроизведения DVCPRO25M, 50M, DV или
DVCAM, или если сигналы преобразовываются с по
нижением частоты.
Видеосигналы, содержащие наложенную информа
цию, могут выводиться через разъем VIDEO OUT 3.
С помощью пункта установочного меню No.005
(SUPER) можно задать, будет ли наложение включе
но (ON) или отключено (OFF).
Сигнал контроля формы волны (WFM) может выво
диться через разъем VIDEO OUT 2.
К сигналам, которые можно переключать с помощью
пунктов меню относятся сигналы TC, CTL, видеосиг
налы, RF L/R и ENV L/R.
Функция INPUT CHECK в этом месте не действует.
При преобразовании строчной частоты сигналы по
давляются.
Разъемы SD REF IN и переключатели с нагрузкой
равной 75Ом
Эти разъемы предназначены для ввода SD контрольных
видеосигналов. Ввод комбинированных сигналов с сиг
налом цветовой синхронизации. Для переключения ус
тановите переключатель в положение “ON”.
Разъемы HD REF IN и переключатели с нагрузкой
равной 75Ом
Эти разъемы предназначены для ввода контрольных
видеосигналов высокой плотности (HD). Входные
трехуровневые синхронизированные сигналы с по
зитивной и негативной полярностью. Для переклю
чения, установите переключатель в положение “ON”.
Разъем HD REF OUT
Этот разъем предназначен для вывода контрольного
видеосигнала высокой плотности (HD) для внешней
синхронизации. Выводятся трехуровневые синхро
низированные сигналы с позитивной и негативной
полярностью. С разъема поступают выходные сиг
налы, основанные на SYS FORMAT пункта установоч
ного меню No.020.
Разъем SD REF OUT
Этот разъем предназначен для вывода комбиниро
ванного сигнала для внешней синхронизации (сиг
нал черной синхронизации).
Разъемы DIGITAL AUDIO IN и OUT
Входной и выходной разъемы для цифровых аудио
сигналов стандарта AES/ЕВС.
Разъемы дистанционного управления
Эти разъемы позволяют использовать совместно
два данных видеомагнитофона или соединять дан
ный видеомагнитофон с внешним контроллером,
чтобы обеспечить управление данным видеомагни
тофоном от внешнего устройства.
Имеются два разъема дистанционного управления:
один для использования в качестве ввода/вывода (IN/
OUT), а другой только в качестве выходного (OUT).
IN/OUT: Для подключения внешнего контроллера.
Для подключения при операциях с двумя
видеомагнитофонами.
OUT: Для параллельного соединения.
Для использования в конфигурации с про
ходным входом.
Разъем ENCODER REMOTE
К этому разъему подключается дистанционный кон
троллер внешнего кодирующего устройства, когда
необходимо осуществить регулировку настроек вы
ходного видеосигнала с внешнего устройства.
RS 232C connector
Разъем PARALLEL REMOTE
Этот разъем используется, если управление рабо
той видеомагнитофона осуществляется с внешнего
устройства.

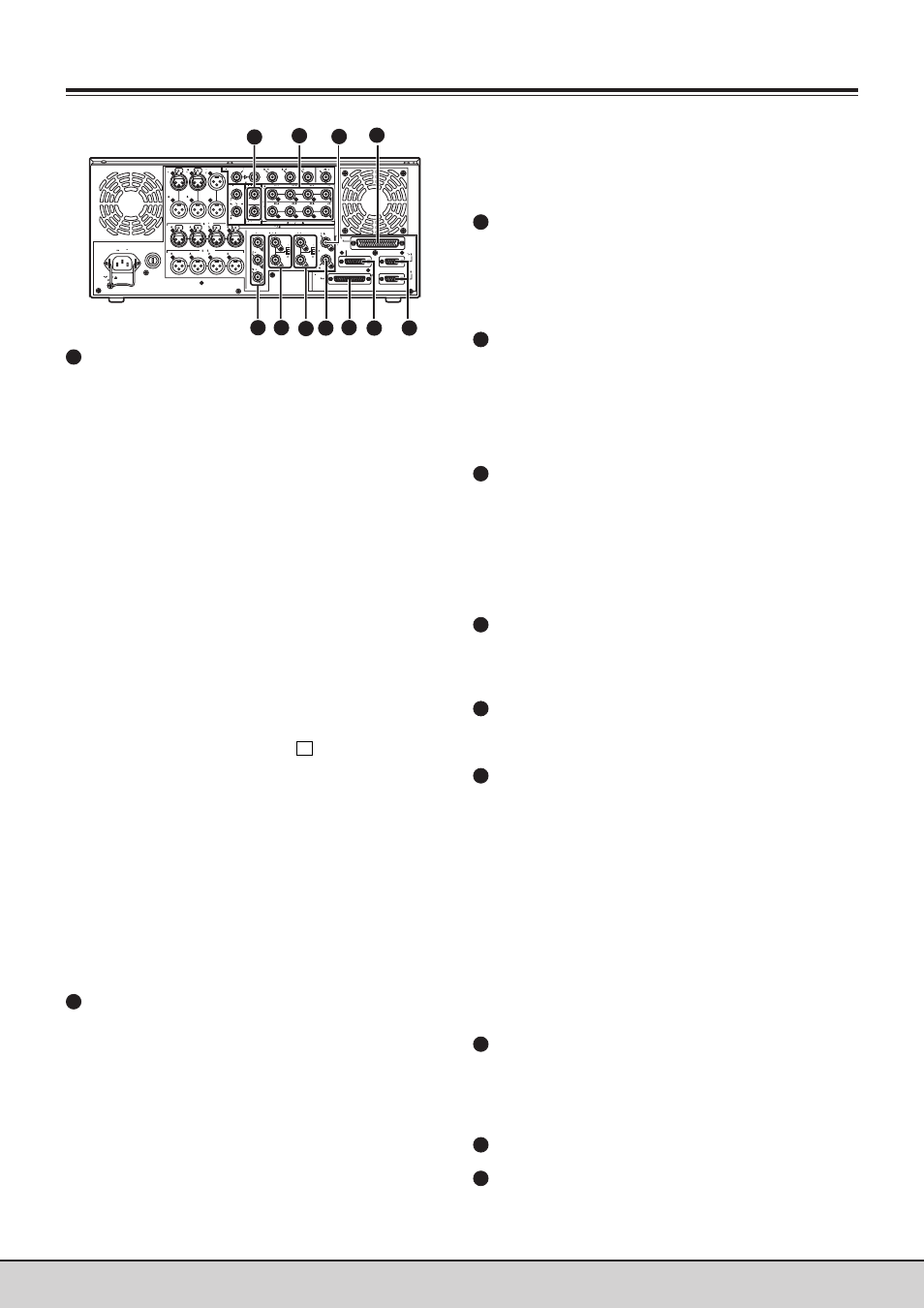

Задняя панель
Компоненты и их функции
