8
Переключатель POWER
Аудиометр
Здесь отображается информация о звуковых сигна
лах.
• Уровень аудиосигналов CH1, CH2, CH3, CH4,
CH5, CH6, CH7 и CH8 PCM, а также уровень
сигнала дорожки режиссерского канала ото
бражается здесь.
• Выводится информация об уровне входных
сигналов при записи и если выбрано Е Е.
При воспроизведении показывается уровень
выходных сигналов. В режиме INPUT CHECK
показывается уровень входных сигналов CH1
CH8.
• Отображение входных сигналов для каждого
канала. Горят индикаторы выбранных входных
сигналов. (Индикатор SDI горит, если выбраны
входные сигналы SD SDI).
Если входные сигналы были заданы, но факти
чески не поступают, индикаторы AES, HDSDI,
SDI или SDTI будут мигать, если был выбран
сигнал соответствующий одному из этих ин
дикаторов, в то время как индикатор ANA бу
дет продолжать светиться, если выбранный
сигнал является сигналом типа ANA.
Если выбран внутренний сигнал (INT SG), го
рят все индикаторы AES, ANA, HDSDI, SDI и
SDTI.
Все индикаторы выключены в режиме 23/24 Гц
или 25 Гц (HD или SD).

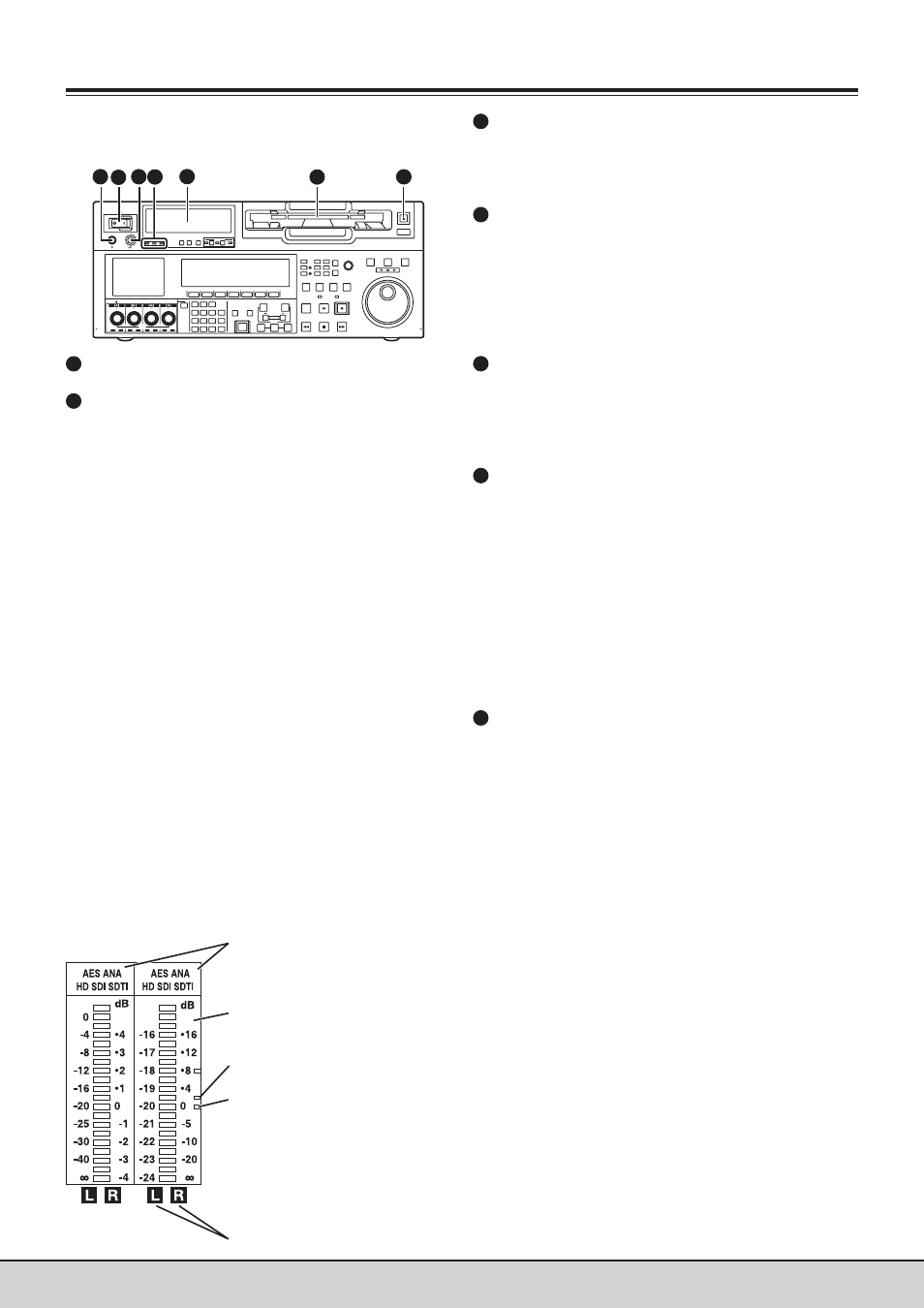

Компоненты и их функции
Передняя панель
Отверстие кассетоприемника
Если оранжевая пластина отверстия кассетопри
емника видна, это означает, что кассета уже внут
ри видеомагнитофона.
Клавиша EJECT
При нажатии этой кнопки осуществляется выг
рузка ленты, а через несколько секунд автомати
ческий выброс кассеты.
Если в качестве режима индикации показаний
счетчика выбран режим CTL, показания будут об
нулены.
Гнездо для наушников
Звук, который мы слышим при записи, воспро
изведении или монтаже можно регулировать по
средством стереонаушников, включив их в это
гнездо.
Ручка регулировки громкости
Эта ручка регулировки применяется для настрой
ки уровня звука в наушниках и на мониторе.
Объединить или разделить с помощью этой руч
ки уровень звука на мониторе с уровнем звука в
наушниках можно с помощью пункта установоч
ного меню No.712 (MONI OUT). (Обращаем ваше
внимание, что уровень звука в наушниках всегда
объединен.) Если уровни громкости были разде
лены, для звукового сигнала выходящего на мо
нитор применяется ЕДИНИЧНАЯ (установленная)
величина.
Лампочки состояния каналов
Эти лампочки загораются для того, чтобы по
казать частоту появления ошибок.
(Зеленая ==> желтая ==> красная)
Зеленая: Она горит, если частота появления
ошибок видео и аудиосигналов при воспроиз
ведении находится в допустимых пределах.
Желтая: Она горит, если частота появления
ошибок видео и аудиосигналов при воспроиз
ведении возрастает. Это не оказывает влияние
на качество звука и изображения, даже если эта
лампочка светится.
Красная: Эта лампочка горит в случае, если
включается режим коррекции или интерполя
ции видео или аудиосигналов при воспроизве
дении.
!
))
"
" '
&'
/ (
)&//
" "
"
)&//>) "
/
G F
'
ADA
H
A
D
E
F
B
C
&
,/>/>
'
? 2
& ' /
' )
1
)
#
(/
"
'
!>
!
/ /
"
&
)H
''
&'
' /
)!
#
'
"
1.
" & (
/
.
'
/
.
!
'
))
" 1
&'
"
"'
)A
&" .
&
&
&" .
#
"&
'
"
&
&
C
G
E
F
B
1 '
&
! ,.*
H
A
D
"
)
)H
)A
)D
)E
)F
)B
H
F
A
B
D
C
E
)&//
1
2
2
1
3
3
4
4
5
5
6
6
7
7
Дисплей входного сигнала
Индикатор уровня
Контрольный уровень ( 18 дБ)
(AJ HD1700E)
Контрольный уровень ( 20 дБ)
(AJ HD1700P)
Левый (L) и правый (R)
дисплеи монитора каналов
