10
Панель индикации
На этот дисплей выводятся данные, информация о
состоянии видеомагнитофона, о формате пленки
или предупреждения, которые соответствуют клави
шам адресного меню . (Подробная информация о
дисплеях представлена на стр. 16).
Лампочки UNITY
Лампочка VIDEO UNITY
Загорается, если UNITY уровнь применяется для
всех уровней выходных сигналов HD или SD.
Лампочка AUDIO UNITY
Загорается, если UNITY уровень применяется для
уровней выходных или входных сигналов PCM или
CUE AUDIO. (Возгорание этой лампочки соответ
ствует установкам, выбранным в пункте установоч
ного меню No.142 (AUDIO UNITY).)
Клавиши адресного меню
Эти клавиши используются для непосредственного
переключения в функциональные меню на панели
индикации.
HOME: В это меню входят самые основные пара
метры операций записи, воспроизведения и вре
менного кода.
VIDEO: В это меню входят основные входные и вы
ходные параметры видеосигналов. Уровень выход
ных сигналов формата HD также можно настроить
на этом экране.
AUDIO: В это меню входят основные входные и вы
ходные параметры аудиосигналов.
PF1: Она дает возможность зарегистрировать
пользовательские элементы меню в функциональ
ных клавишах на дисплее.
PF2: Она дает возможность зарегистрировать
пользовательские элементы меню в функциональ
ных клавишах на дисплее.
TC: В это меню входят параметры, относящиеся к
временному коду. На этом экране можно также ус
тановить перенос временного кода на дисплей.

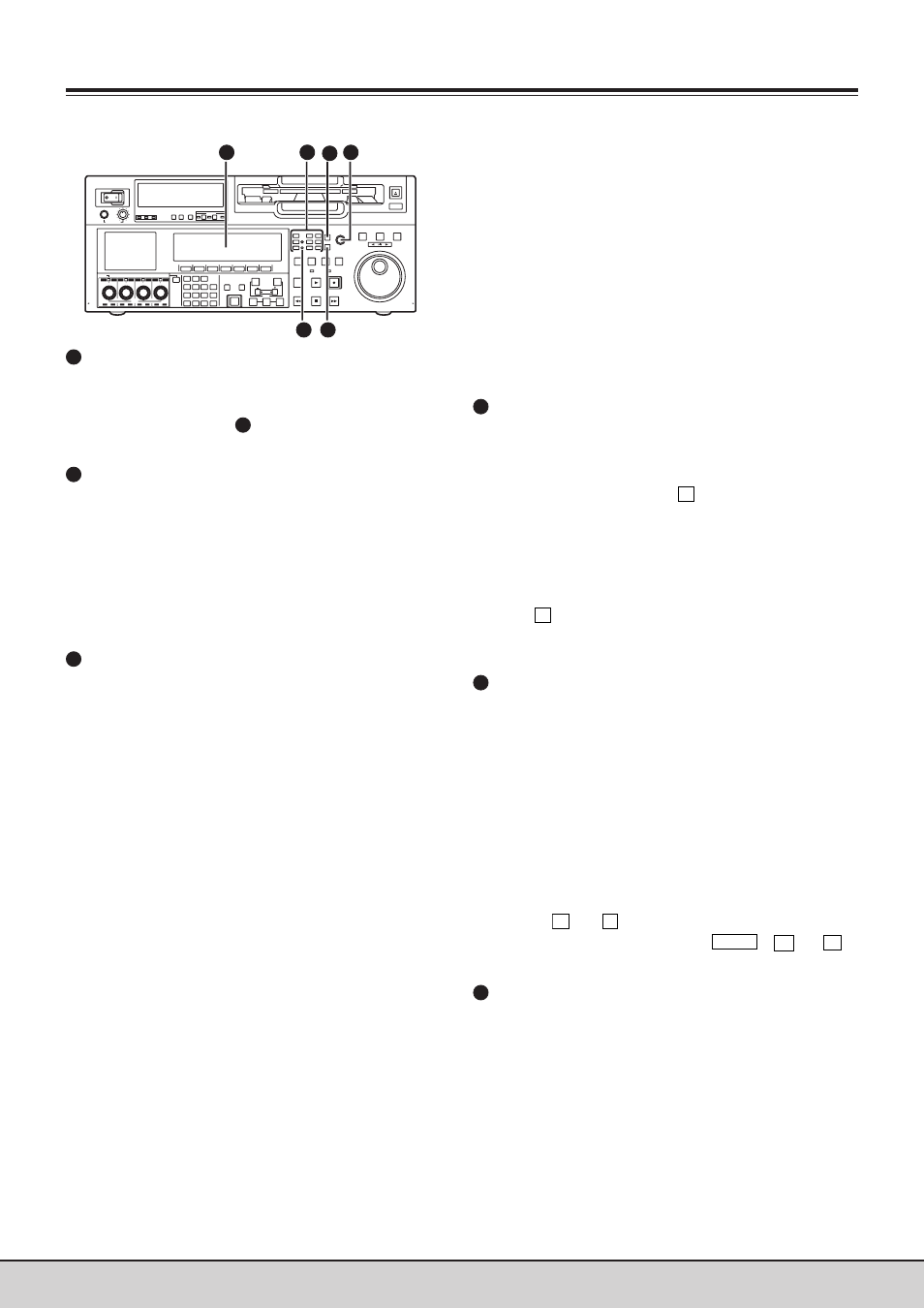

Передняя панель
Компоненты и их функции
CUE: Эта клавиша позволяет установить до 60 зна
ков команды. Режим PAGE обеспечивает 10 стра
ниц по 6 знаков команды на каждой, так что знака
ми команды можно управлять постранично.
DIAG: Эта клавиша дает возможность выводить на
дисплей предупреждения и счетчик времени для
проверки. На экране SHIFT, можно проверить и
удалить системный журнал регистрации ошибок.
MENU: В этом меню возможно перенести работу на
экран, на котором будут выполняться операции от
носящиеся к меню SYSTEM и SETUP (настройка и
сохранение данных или загрузка их из внутренней
памяти и IC платы).
Подробная информация по каждой функции меню пред
ставлена на стр. 38 и далее.
Клавиша ASSEM
Эта клавиша используется для выполнения видео
монтажа в режиме продолжения.
При нажатии этой клавиши на панели индикации
возникает меню <ASSEMBLE>. Включение клавиши
ASSEM (ON) посредством
F1
дает возможность вы
полнять видеомонтаж в режиме продолжения, лам
почка клавиши ASSEM загорается. Даже после того,
как работа передается другим адресным меню, ре
жим продолжения не отключается до тех пор, пока
горит лампочка клавиши ASSEM. Чтобы отключить
режим продолжения выберете OFF в установках кла
виши
F1
ASSEM в меню <ASSEMBLE>. Лампочка кла
виши ASSEM и режим продолжения отключается.
Клавиша INSERT
Эта клавиша используется для выполнения монтажа
в режиме вставки.
При нажатии этой клавиши на панели индикации
возникает меню <INSERT>, а также выводится функ
циональное меню для выбора сигналов, которые бу
дут монтироваться.
Чтобы выбрать те сигналы, которые будут монтиро
ваться, нажмите функциональную клавишу на экра
не и выделите информацию на дисплее. Выделен
ная информация показывает, какие сигналы выбра
ны.
Чтобы отключить выделение, нажмите ту же самую
функциональную клавишу еще раз. Используйте кла
виши от
F1
до
F6
для выбора сигналов V, A1, A2, A3,
A4 и CUE; используйте клавиши
S H I F T
+
F 2
до
F6
для выбора сигналов A5, A6, A7, A8 и TC.
Регулятор ADJUST
Используется для меню и других операций.
!
))
"
" '
&'
/ (
)&//
" "
"
)&//>) "
/
