Индикация счетчика времени
CTL:
Данные счетчика CTL.
TCG:
Данные временного кода, создаваемо
го генератором временного кода.
UBG:
Данные бит пользователя, выводимые с
генератора временного кода.
tcg:
Если заранее заданы данные времен
ного, воздаваемого генератором вре
менного кода.
ubg:
Если заранее заданы данные бит
пользователя генератора временного
кода.
TCR/T
∗
R:
Данные временного кода, полученные с
дешифратора (считывающего устрой
ства)
UBR/U
∗
R:
Данные бит пользователя, полученные
с дешифратора (считывающего устрой
ства)
Если данные временного кода или данные бит
пользователя не возможно прочитать, на дисплее
появляется индикация “T
∗
R” или “U
∗
R”, и если при
сутствует сигнал CTL, данные временного кода со
провождаются этим сигналом.
TCR
00 : 00 : 00 : 00 : 00 .
(только в режиме 59/60 Гц)
Отметки о пропущенном кадре:
“ : “: Непропущенный кадр
“ . “: Пропущенный кадр
Метки поля:
“ “: 1 ое поле
“ . “: 2 ое поле
(Эти метки не показываются при любом
значении скорости выше (0.3х)

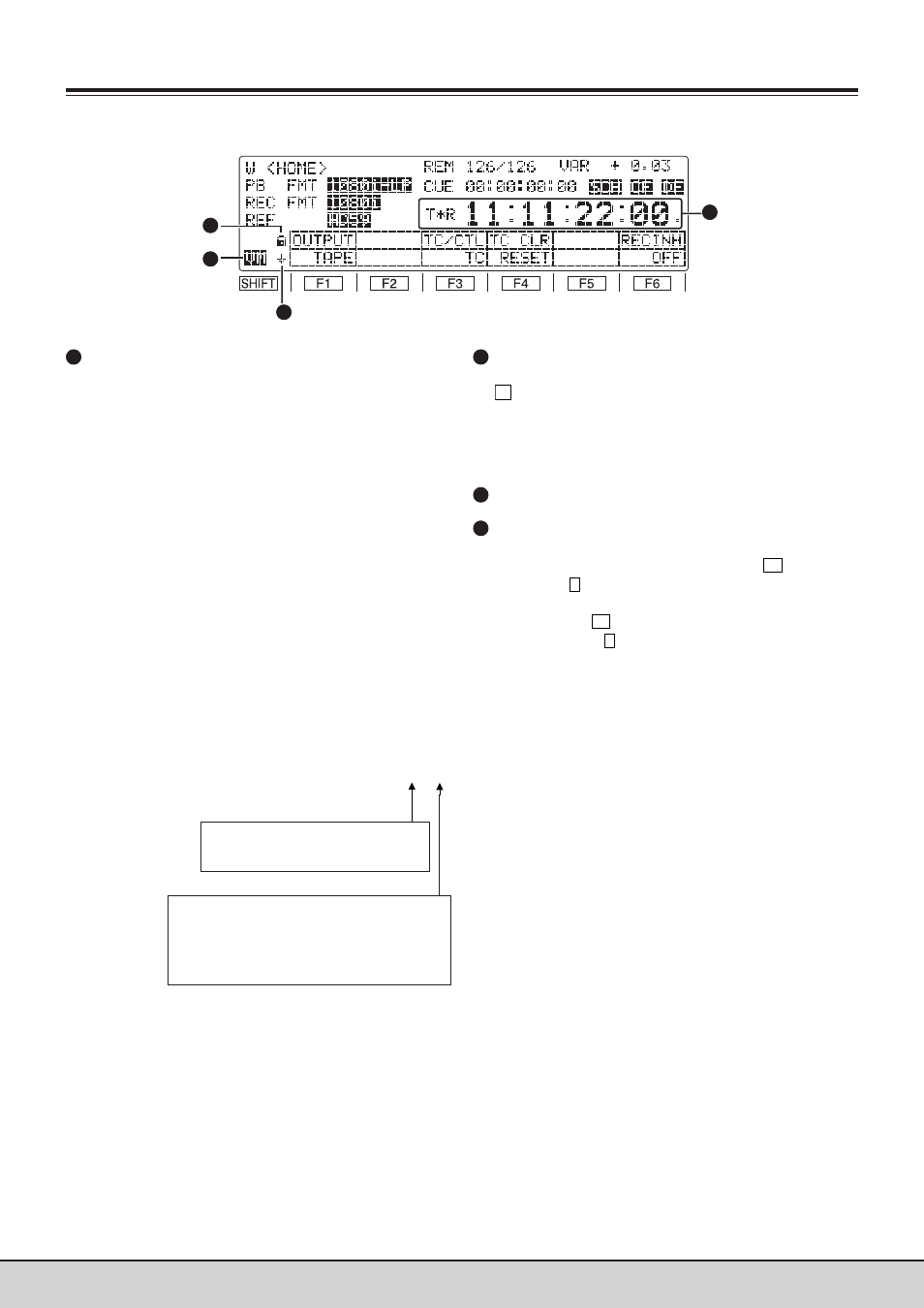

Компоненты и их функции
Панель индикации временного кода
Индикатор режима изменяющейся памяти
Он отображается, если в меню <HOME SHIFT> под
F6
(VARMEM) выбрано “ON”.
Пока горит значок VM операции с изменяющейся па
мятью можно проводить в любое время. (Подробная
информация изложена в разделе “Функция изменя
ющейся памяти” на стр. 36).
Индикатор меню левой страницы
Индикатор, показывающий, что работа функци
ональной клавиши запрещена
Отображается после нажатия клавиши
BS
вместе с
клавишей
F
. После его появления работа функцио
нальных клавиш может быть прекращена. Если на
жать клавиша
BS
повторно, удерживая при этом на
жатой клавишу
F
, панель индикации очистится и
можно будет выполнять операции с функциональны
ми клавишами.
6
5
4
4
6
5
3
3
