Разъем AC IN
Вставьте один конец шнура питания в данный
разъем, а вилку включите в сетевую розетку.
Контакт SIGNAL GND
Этот контакт соединен с контактом “подвешенная
земля” устройства, соединенного с данным видео
магнитофоном, в целях минимизации помех. Это не
защитное заземление.
Патрон плавкого предохранителя
Здесь установлен предохранитель.
Вентилятор
Вентилятор используется для охлаждения видео
магнитофона.
Если по какой либо причине вентилятор прекращает
работу, на панели индикации возникает значок “W”,
который сопровождается подачей звукового сигна
ла.
Если видеомагнитофон продолжает работать при
наличии предупреждения, температура внутри пане
ли возрастает, и когда она превысит безопасное
значение, работа видеомагнитофона будет останов
лена.
Разъем TIME CODE IN
Этот разъем используется для записи внешнего
временного кода на ленту.
Разъем TIME CODE OUT
Во время воспроизведения, через этот разъем пере
дается временной код воспроизведения. Во время
записи, выводится временной код, создаваемый
внутренним генератором временного кода.
Разъем CUE IN
Через этот разъем вводятся аналоговые сигналы,
которые должны быть записаны режиссерские до
рожки CUE. Также можно записывать и аудиосигналы
с микрофона, выбрав в пункте установочного меню
No.704 (CUE IN LV) режим ввода 60 дБ.
Разъем CUE OUT
Через этот разъем передаются аналоговые сигна
лы, записанные на режиссерских дорожках CUE.
Разъемы MONITOR OUT
Через эти разъемы выводятся ИКМ аудиосигналы
каналов CH1, CH2, CH3, CH4, CH5, CH6, CH7, CH8
или сигналы воспроизведения с режиссерской до
рожки CUE.
Разъемы ANALOG AUDIO IN
Через эти разъемы вводятся аналоговые аудиосиг
налы (для CH1, CH2, CH3 и CH4).
Разъемы ANALOG AUDIO OUT
Через эти разъемы выводятся аналоговые аудиосиг
налы (CH1, CH2, CH3 и CH4).
Разъем HD SERIAL DIGITAL COMPONENT AUDIO и
VIDEO IN и OUT/ACTIVE THRU
Через этот разъем поступают и выводятся цифро
вые составляющие аудио и видеосигналов HD, соот
ветствующих стандарты SMPTE 292M и 299M.
Видеосигналы, содержащие временной код, меню
или другую наложенную информацию, могут выво
диться через разъем HD SDI MONITOR.
Что касается функции INPUT CHECK, см. таблицу
выходных сигналов INPUT CHECK на стр. 14.
Входной (IN) и выходной (OUT) разъемы SDTI
(SDTI, принадлежность не входящая в стандарт
ный комплект поставки)
*1 , SD SDI IN/ACTIVE
THRU (повышающий преобразователь SD, при
надлежность не входящая в стандартный комп
лект поставки)
*2
*1: Через эти разъемы могут вводиться и выводиться
сжатые информационные сигналы, соответству
ющие стандартам SMPTE 305M и 321M.
*2: Входные разъемы дают возможность преобразо
вывать сигналы SD SDI, соответствующие стан
дартам SMPTE 259M C, с повышением частоты в
сигналы HD и записывать их.
<Примечания>
• Плата последовательного ввода цифровых дан
ных AJ UC1700G SD (не входит в стандартный
комплект поставки) и плата ввода AJ YAC150P
SDTI (не входит в стандартный комплект постав
ки) не могут быть установлены одновременно.
Устанавливайте либо одну, либо другую.
• Если в пункте установочного меню № 25 (SYSTEM
FREQ) указан режим 25 Гц (HD или SD) или 50 Гц,
SDTI не действует.

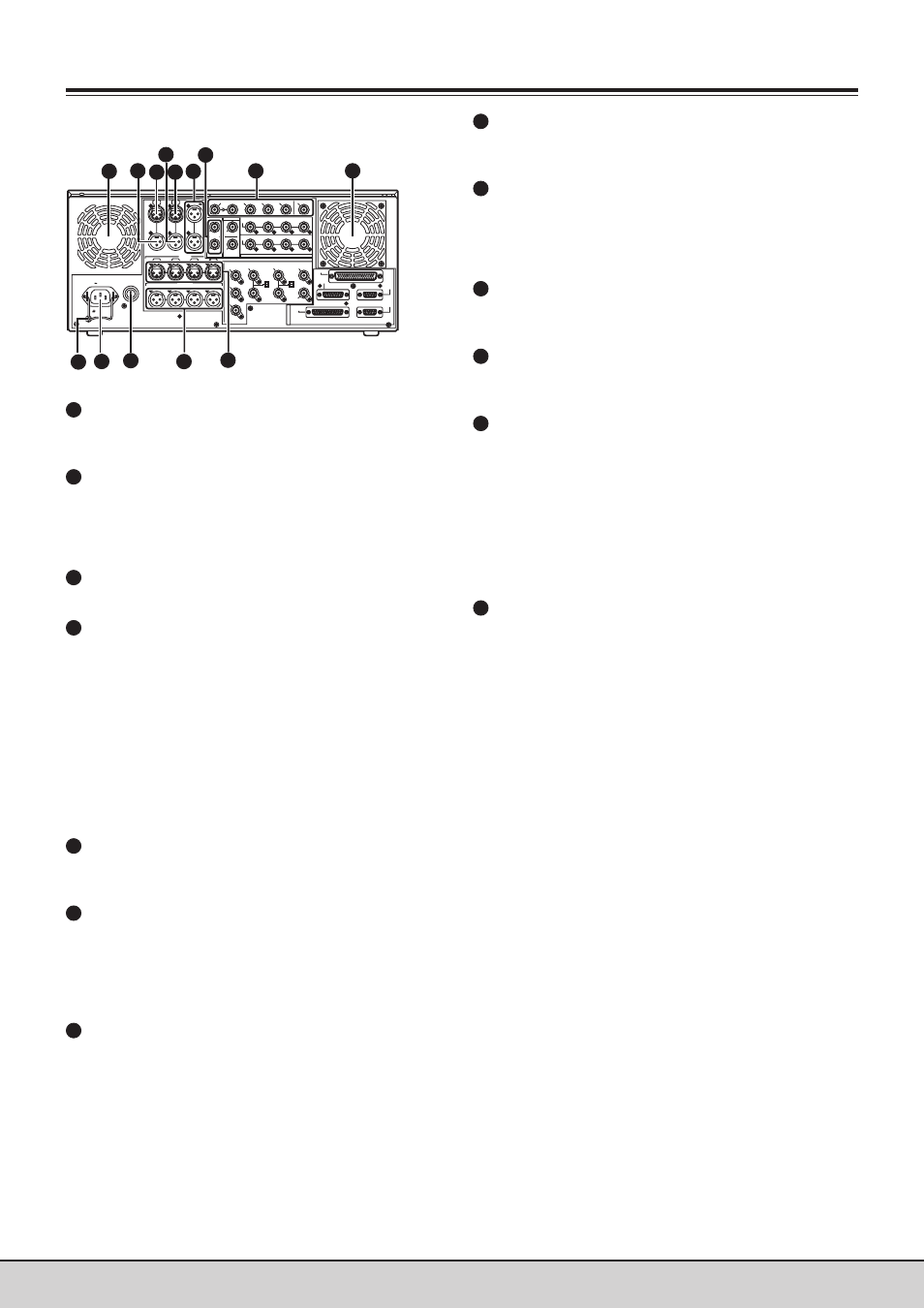

Задняя панель
Компоненты и их функции
