Panasonic AJ-HD1700 - Инструкция (Страница 11)

(095) 258 4205 www.panasonic.ru Panasonic (СНГ) 11
Клавиша SHTL
При ускоренной перемотке во время воспроизведе
ния, нажмите эту клавишу и продолжайте операцию
с использованием регулятора поиска .
После установки регулятора в требуемое положе
ние, лента протягивается со скоростью соответ
ствующей углу, на который повернут регулятор. Если
регулятор установлен в центральное положение, по
является стоп кадр.
Клавиша JOG
Для покадровой протяжки ленты нажмите эту клави
шу и продолжите операцию с использованием регу
лятора поиска .
Лента протягивается со скоростью в диапазоне за
данном с помощью пунктов установочного меню
No.310 (JOG FWD MAX) и No.311 (JOG REV MAX), ско
рость соответствует углу, на который повернут регу
лятор.
Клавиша VAR
Для воспроизведения в режиме VAR, нажмите эту
клавишу и продолжите операцию с использованием
регулятора поиска .
Если регулятор поворачивать постоянно против ча
совой стрелки, скорость протяжки ленты устанавли
вается равной 4.9х, ели его установить в централь
ное положение устанавливается стоп кадр, а если
постоянно поворачивать регулятор по часовой
стрелке, скорость устанавливается равной +4.9х.
Используя пункты установочного меню No.308 (VAR
FWD MAX) и No.309 (VAR REV MAX), можно выбрать
МЕДЛЕННУЮ (SLOW) скорость протяжки пленки.
Регулятор поиска
Этот регулятор используется для задания точек ви
деомонтажа.
Если регулятор можно включить путем нажатия кла
виш SHTL, JOG или VAR, либо поиск осуществляется
путем простого поворота, регулятор можно выбрать
пункт установочного меню No.100 (SEARCH ENA).

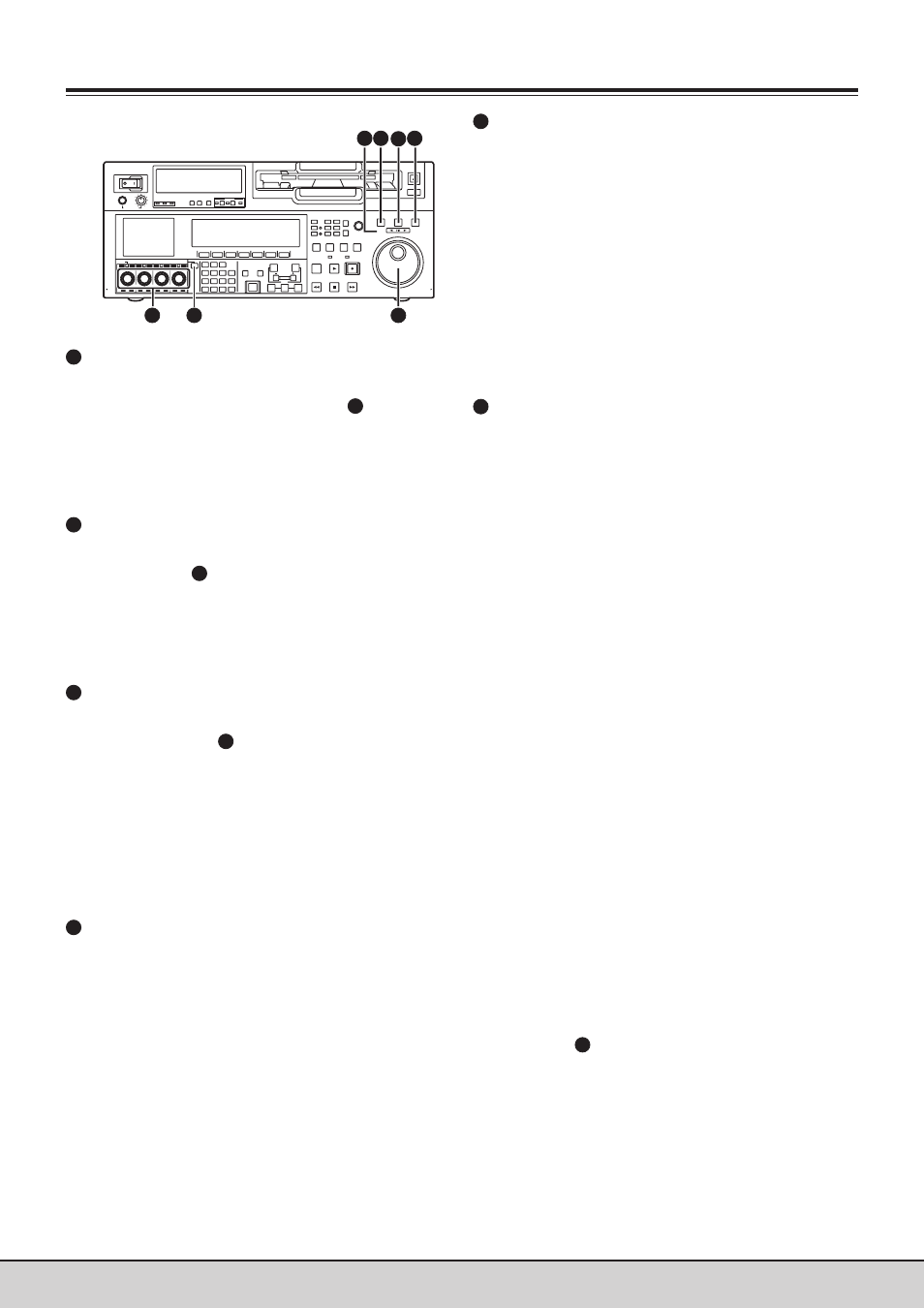

Передняя панель
Компоненты и их функции
Лампочки REV, STILL и FWD
Эта лампочки загораются, чтобы показать режим, в
котором работает регулятор поиска.
REV: Загорается, когда регулятор поворачивают
против часовой стрелки, а лента прогоняется в на
правлении REV; лампочки клавиш SHTL, JOG или
VAR горят.
STILL: Загорается, когда вращение регулятора пре
кращается и лента останавливается, не смотря на
то, что лампочка клавиши JOG горит. В режиме
SHTL или VAR, загорается, если регулятор находит
ся в центральном положении (стоп кадр).
FWD: Загорается, когда регулятор поворачивают по
часовой стрелке и лента прогоняется в направле
нии FWD; лампочки клавиш HTL, JOG или VAR горят.
Регулятор уровня входящих и выходящих аудио
сигналов
Применяется для настройки уровней записи или
воспроизведения аудиосигналов CH1, CH2, CH3,
CH4, CH5, CH6, CH7 и CH8 PCM.
• Переключение между состоянием LOCK (син
хронизировать) или UNLOCK (десинхронизи
ровать) при операциях с громкостью звука.
При нажатии на регулятор над ним также загора
ется светодиод (LOCK) или потухает (UNLOCK). В
состоянии LOCK (светодиод горит), светятся
только те участки дисплея, которые текущему
уровню аудиосигнала, и он остается неизменным
даже при повороте регулятора.
В состоянии UNLOCK (светодиод не горит) све
тятся участи дисплея соответствующие текуще
му уровню аудиосигнала и участки расположен
ные ниже, таким образом, уровень аудиосигнала
можно изменять.
• Переключение между UNITY или VAR
Можно выбрать UNITY или VAR нажатием клавиши
регулятора, удерживая при этом в нажатом со
стоянии функциональную клавишу F из числа
клавиш состояния UNLOCK. Положение участка
высвеченного в центе указывает на уровень
UNITY.
• Переключение между REC или PB
Функция громкости звука AUTO, REC или PB мо
жет быть выбрана с помощью F1 меню “AUDIO
SHIFT2” функции AUDIO.
При AUTO, средства управления видеозаписью
выбираются автоматически во время записи или
в режиме EE либо INPUT CHECK, а средства уп
равления воспроизведением выбираются авто
матически при воспроизведении.
• Переключение между CH1 CH4 и CH5 CH8
Переключение между двумя комплектами кана
лов осуществляется посредством AUDIO CH
SELECT .
! )) "
" '
&'
/ (
)&//
" " " )&//>) "
