Инструкция по эксплуатации Dell SX2210T Touch Monitor
Страница 7
Advertising

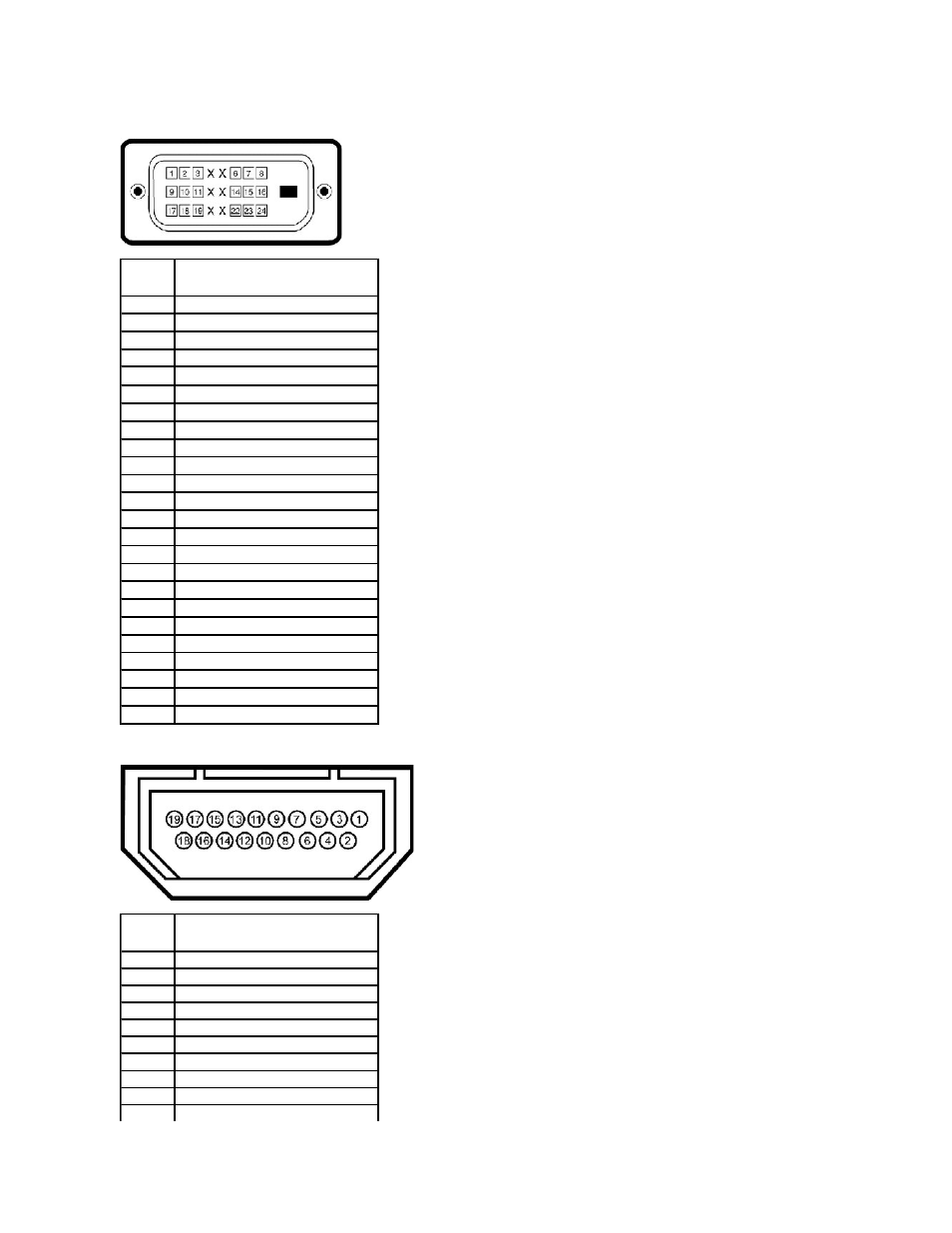

Разъем
DVI
Разъем
HDMI
Номер
контакта
24-контактная
сторонаподключенногосигнального
кабеля
1
TMDS RX2-
2
TMDS RX2+
3
TMDS Земля
4
Плавающий
5
Плавающий
6
Синхронизатор
DDC
7
Данные
DDC
8
Плавающий
9
TMDS RX1-
10
TMDS RX1+
11
TMDS Земля
12
Плавающий
13
Плавающий
14
Питание
+5V
15
Автотест
16
Определение горячей вилки
17
TMDS RX0-
18
TMDS RX0+
19
TMDS Земля
20
Плавающий
21
Плавающий
22
TMDS Земля
23
TMDS Clock+
24
TMDS Clock-
Номер
контакта
19-контактная
сторонаподключенногосигнального
кабеля
1
T.M.D.S. Data 2-
2
T.M.D.S. Data 2 Shield
3
T.M.D.S. Data 2+
4
T.M.D.S. Data 1+
5
T.M.D.S. Data 1 Shield
6
T.M.D.S. Data 1-
7
T.M.D.S. Data 0+
8
T.M.D.S. Data 0 Shield
9
T.M.D.S. Data 0-
10
T.M.D.S. Clock +
