Установка и удаление компонентов
83
При установке или замене платы PCI Express необходимо выполнить процедуры, описанные в
следующем разделе. В случае извлечения платы без ее замены см. раздел “Удаление платы PCI Express”
на стр. 86.
В случае замены платы необходимо удалить текущий драйвер этой платы из операционной системы.
Установка платы PCI Express
1 Выполнить инструкции раздела “Перед началом работы” на стр. 71.
2 Аккуратно нажать изнутри фиксатор на удерживающей дверце платы, чтобы повернуть дверцу.
Так как дверца закреплена, она останется в открытом положении.
3 При установке новой платы снять заглушку пустого отверстия гнезда для платы, затем перейти
к шагу step 5.

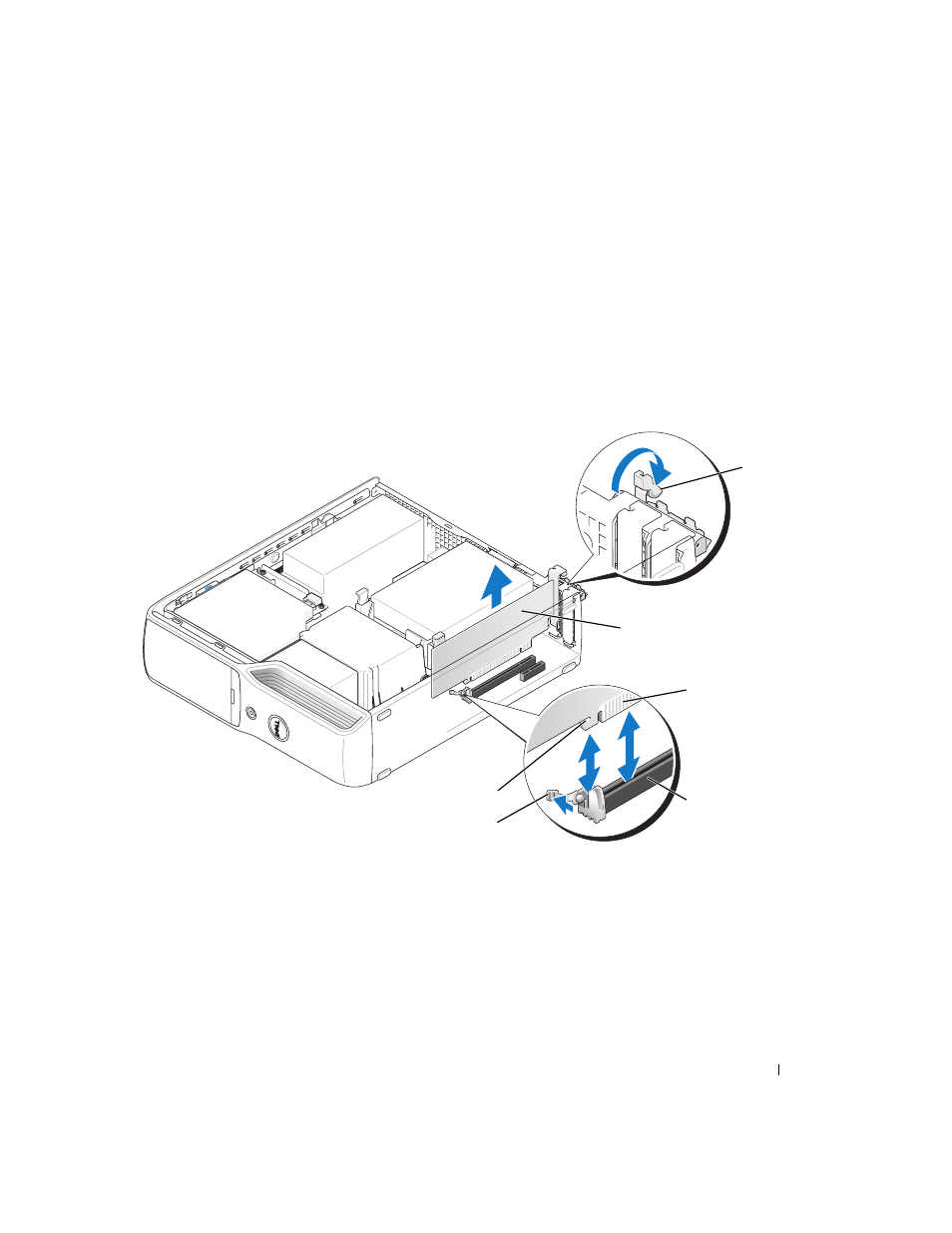

1 ушко шарнирного
фиксатора
2 плата PCI Express 3 краевой разъем
4 разъем платы 5 зажим 6 защитное гнездо
3
4
5
6
2
1
