106
Установка и удаление компонентов
Модем
ПРЕДУПРЕЖДЕНИЕ: Перед выполнением любых процедур этого раздела необходимо
ознакомьться с инструкциями по технике безопасности, приведенными в документе
Информационное руководство по продуктам.
ВНИМАНИЕ: Перед удалением или установкой модема необходимо отключить все телефонные
и сетевые кабеля от компьютера.
ВНИМАНИЕ: Чтобы не повредить внутренние компоненты компьютера, необходимо снять с себя
статическое электричество, прежде чем дотрагиваться до любого электронного компонента. Для
этого можно периодически прикасаться к неокрашенной металлической поверхности корпуса.
Замена модема
1 Выполнить инструкции раздела “Перед началом работы” на стр. 71.
ПРИМЕЧАНИЕ: Чтобы упростить доступ к модему, может оказаться необходимым отключить
кабель питания от разъема питания на системной плате (см. раздел “Компоненты системной
платы” на стр. 76).

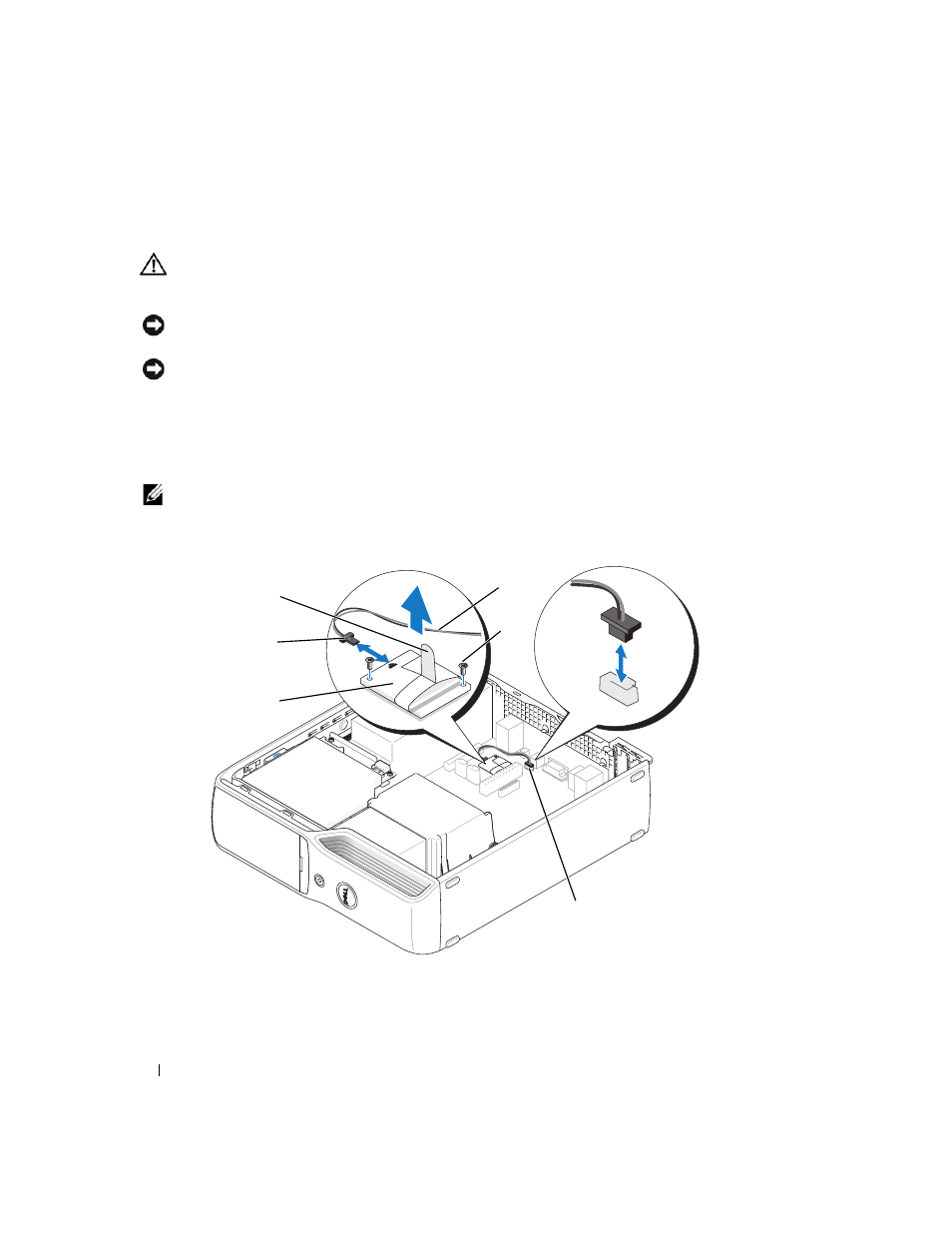

1
приклеенный язычок
2
кабель модема
3
винты (2)
4
внутренний разъем RJ11
(RJ11INT)
5
модем
6
Т-образный разъем на
кабеле модема
1
2
5
3
4
6
