Страница 45: Представление устройства, Информационные кнопки
Табл
. 5-1. Компоненты интерфейса
Представление устройства

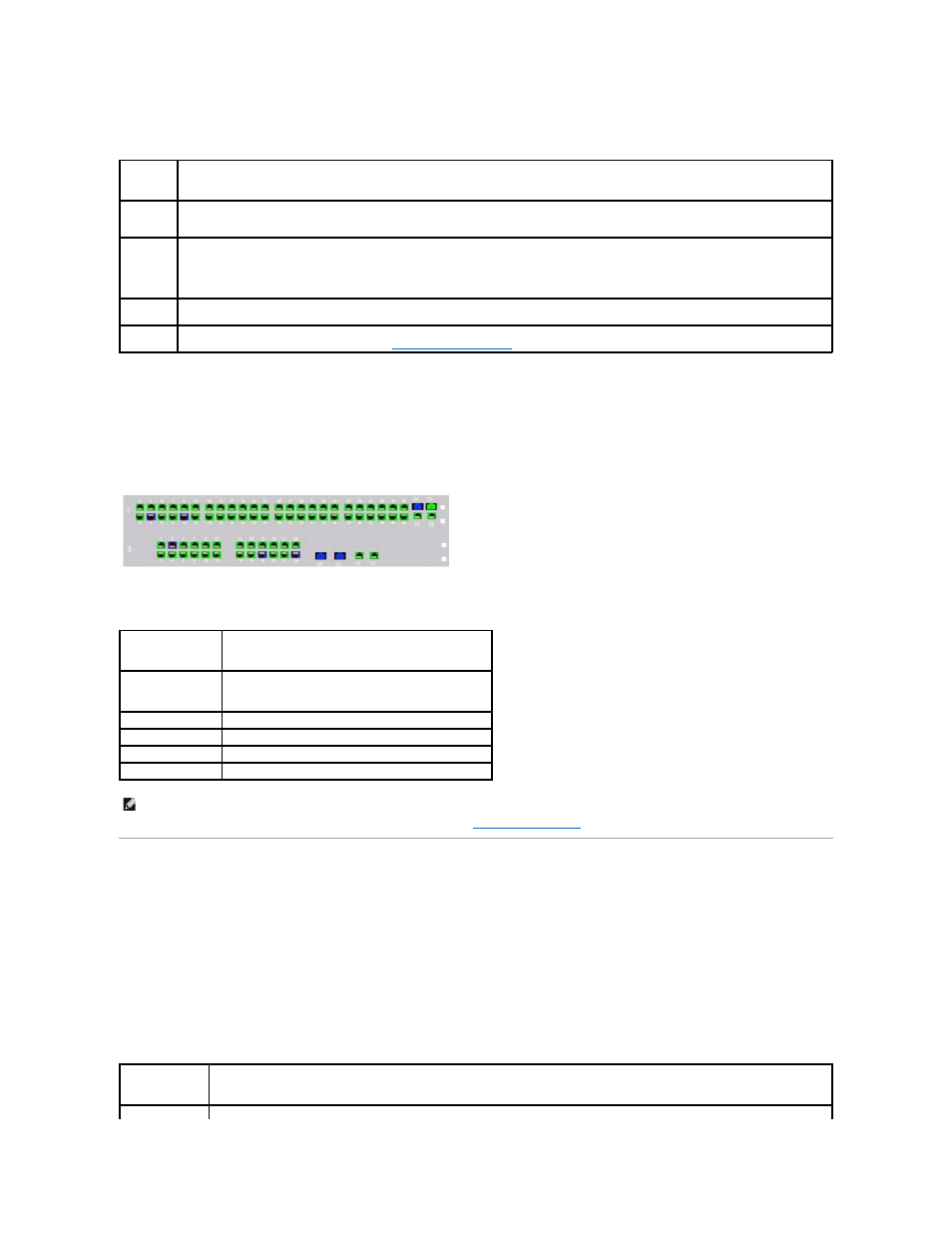

Главная страница содержит графическое изображение передней панели устройства
.
Рис
. 5-2. Индикаторы портов устройства PowerConnect
Цвет порта показывает
, активен ли определенный порт в настоящий момент. Порты могут отображаться следующими цветами:
Таблица
5-2. Индикаторы портов и стековые индикаторы коммутатора PowerConnect
Использование кнопок программы
Switch Administrator
В этом разделе описаны кнопки
, которые находятся в интерфейсе OpenManage Switch Administrator. Кнопки интерфейсов делятся на следующие
категории
:
Информационные кнопки
Информационные кнопки обеспечивают доступ к онлайновой помощи и связи с центром технической поддержки
, а также информацию об
интерфейсах приложения
OpenManage Switch Administrator.
Таблица
5-3. Информационные кнопки
Компонент
Описание
1
Панель дерева содержит список различных параметров устройства
. Ветви дерева можно раскрывать для просмотра всех компонентов
параметра или сворачивать
, скрывая эти компоненты. Чтобы расширить панель дерева для просмотра полного названия компонента,
перетащите вертикальную полосу вправо
.
2
На панели устройства приведены сведения о портах устройства
, текущей настройке и состоянии устройства, табличная информация и
компоненты параметров
.
В зависимости от выбранного параметра
, в нижней области панели устройства отображается прочая информация об устройстве и
диалоговые окна для настройки параметров
.
3
В списке компонентов приведен список компонентов параметров
. Компоненты также можно просмотреть, раскрыв параметр на панели
дерева
.
4
Информационные кнопки предоставляют доступ к сведениям об устройстве
, а также доступ на веб-узел поддержки Dell.
Дополнительную информацию см
. в разделе
Компонент
Описание
Индикаторы портов
Зеленый
Порт включен
.
Красный
Произошла ошибка порта
.
Синий
Порт отключен
.
Красный
Устройство в настоящий момент не подключено к стеку
.
ПРИМЕЧАНИЕ
.
Индикаторы портов не отражены на изображении передней панели коммутатора в приложении
OpenManage Switch Administrator.
Состояние индикаторов можно выяснить
, только посмотрев на реальное устройство. Однако, стековые индикаторы отображают состояние
портов
. Более подробную информацию об индикаторах см. в разделе
Описания индикаторов
.
Кнопка
Описание
Support
Открывает страницу службы поддержки
Dell support.dell.com
