Установка идентификатора устройства – Инструкция по эксплуатации Dell PowerConnect 3548P
Страница 28
Идентификация устройства стека выполняется на передней панели устройства
, с помощью кнопки Stack ID.

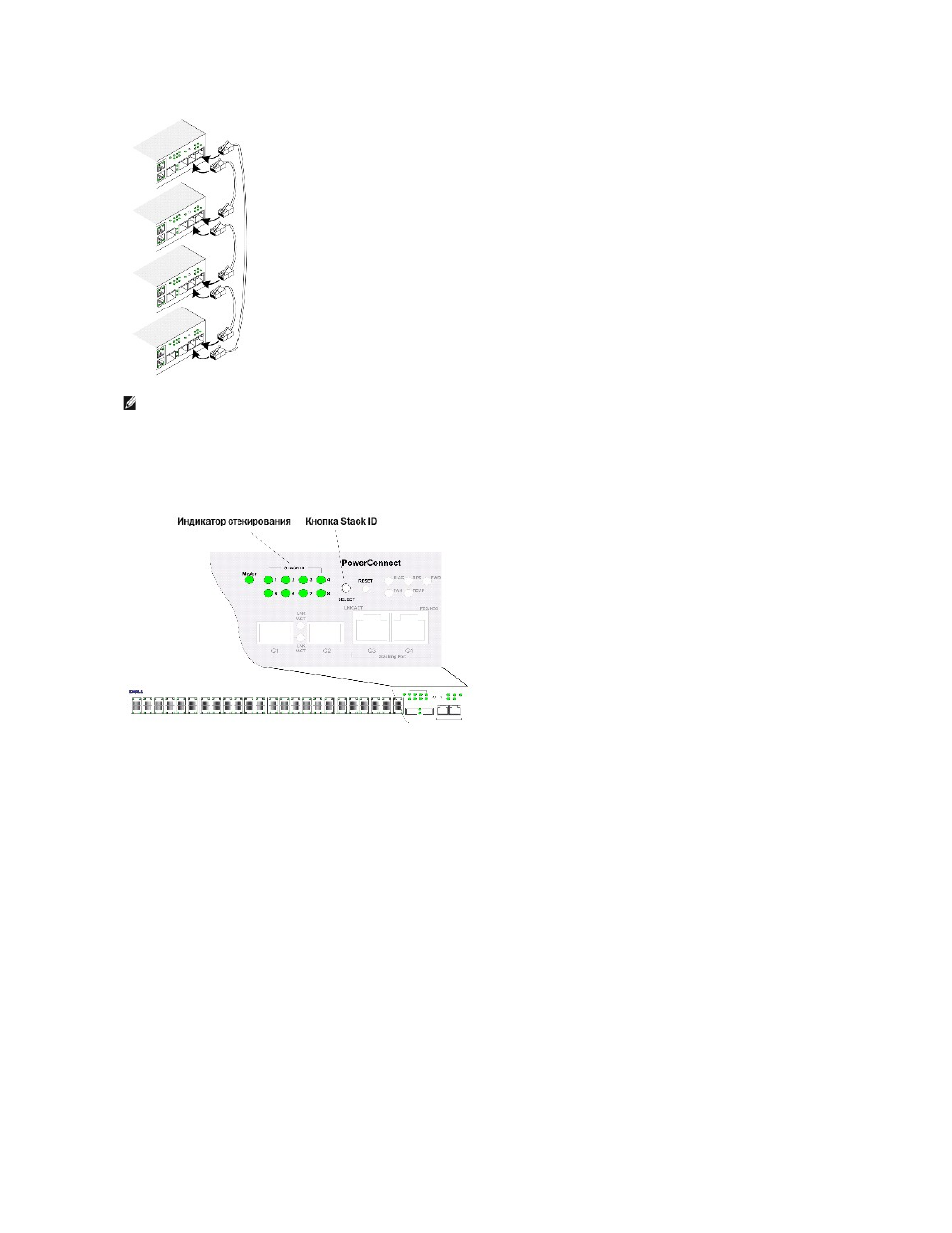

Рис
. 3-6. Настройка стека и идентификационная табличка
Каждое устройство стека имеет уникальный идентификационный номер
, определяющий положение и функционал элемента в стеке. Если устройство
работает в качестве автономного блока
, светодиодный индикатор стека не горит. Установка устройства по умолчанию - автономный режим.
Установка идентификатора устройства производится вручную кнопкой
Stack ID. Идентификационный номер устройства отображается светодиодными
индикаторами
. Идентификационные номера 1 и 2 зарезервированы для главного устройства стека и резервного устройства стека, а номера 3-8
зарезервированы для остальных устройств
.
Установка идентификатора устройства
Идентификационный номер устройства устанавливается следующим образом
:
1.
Убедитесь
, что порт консоли автономного/главного устройства подключен к устройству терминала VT100 или эмулятору терминала VT100 с
помощью кроссоверного кабеля
RS-232.
2.
Найдите розетку питания переменного тока
.
3.
Обесточьте розетку питания переменного тока
.
4.
Подключите устройство к розетке сети переменного тока
.
5.
Подайте напряжение на розетку питания переменного тока
.
При включении устройства
, начинает мигать светодиодный индикатор, соответствующий идентификатору устройства (в соответствии с ранее
запрограммированным и сохраненным номером
). Этот индикатор мигает в течение 15 cекунд. В течение этого периода необходимо вручную
установить конкретный номер идентификатора нажатиями кнопки
Stack ID, пока не загорится индикатор нужного номера.
ПРИМЕЧАНИЕ
.
В стековом режиме порты
G3 и G4 не отображаются во встроенном веб-сервере EWS. Эффект будет таким, как если бы этих
портов в устройстве не было
. Причина этого в том, что эти порты получают различные индексы стекирования.
