Для этого порта не включен протокол
GVRP.
l
Порт не входит в сеть
VLAN.
l
Можно определить только один порт назначения
.
К портам
, настроенным как порты-источники, применяются следующие ограничения.
l
Порты
-источники не могут входить в группу LAG.
l
Порты нельзя настроить в качестве портов назначения
.
l
Функция зеркалирования поддерживает до
4 портов на устройстве.
(Зеркалирование портов), выберите Switch (Коммутатор)® Ports (Порты)® Port Mirroring (Зеркалирование
портов
) на панели дерева.
Если порт выбран в качестве порта назначения для сеанса с зеркалированием портов
, все обычные операции с ним откладываются. К ним относятся
операции
Spanning Tree и LACP.
Рис

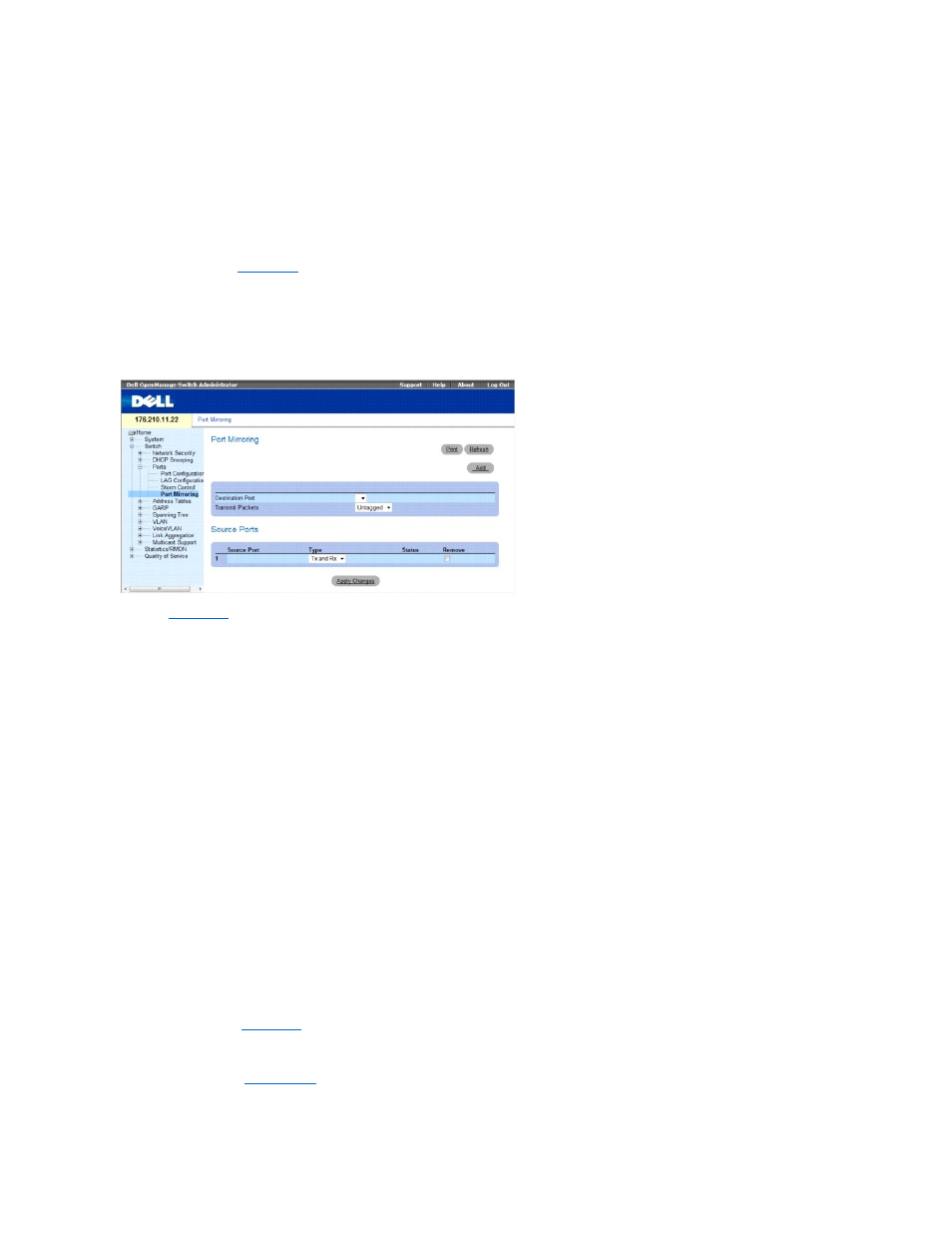

. 7-27. Страница Port Mirroring (Зеркалирование портов)
Страница
(Зеркалирование портов) содержит следующие поля:
l
Destination Port (Порт назначения). Определяет номер порта, в который копируется трафик.
l
Transmit Packets (Передача пакетов). Определяет, каким образом происходит зеркалирование пакетов. Возможные значения:
¡
Untagged (Без меток). Зеркалирует пакеты как непомеченные пакеты VLAN. Это значение по умолчанию.
¡
Tagged (С метками). Зеркалирует пакеты как помеченные пакеты VLAN.
Порты
-источники
l
Source Port (Порт-источник). Определяет номер порта, с которого копируется трафик.
l
Type (Тип). Показывает, являются ли зеркалированные порты портами для приема, передачи или бифункциональными портами. Возможные
значения
:
¡
RxOnly (Только прием). Зеркалирование портов приема. Это значение по умолчанию.
¡
TxOnly (Только передача). Зеркалирование портов передачи.
¡
Tx and Rx (Прием и передача). Зеркалирование портов приема и передачи.
l
Status (Состояние). Показывает, выполняется ли в настоящий момент контроль порта (Active) или не выполняется (Ready).
l
Remove (Удалить). Удаление сеанса зеркалирования портов. Возможные значения:
¡
Флажок установлен
. Удаляет текущие сеансы зеркалирования портов.
¡
Флажок снят
. Оставляет сеанс зеркалирования портов.
Добавление сеанса с зеркалирования портов
1.
Откройте страницу
(Зеркалирование портов).
2.
Нажмите кнопку
Add (Добавить).
Откроется страница
(Добавление порта-источника).
Рис
. 7-28. Добавление порта-источника
