Источники питания
Устройство снабжено встроенным блоком питания
(переменного тока) и штекером для подключения коммутаторов PowerConnect 3524/P и
PowerConnect 3548/P к блоку питания PowerConnect EPS-470, или для подключения коммутаторов PowerConnect 3524 и PowerConnect 3548 к блоку
питания
PowerConnect RPS-600. Коммутаторы PowerConnect 3524/P и PowerConnect 3548/P имеют встроенный источник питания (12 В).
Работа с двумя источниками питания регулируется с помощью распределения нагрузки
. Индикаторы питания отображают состояние источника
питания
.
Коммутаторы
PowerConnect 3524/P и PowerConnect 3548/P имеют встроенные источники питания мощностью 470 Вт (12В/-48В), с общей мощностью
370 Вт (для всех 24 портов устройства PoE).
Источник питания переменного тока
Источник питания переменного тока работает от сети с напряжением
90 - 264 В и частотой 47 - 63 Г ц. Блок питания переменного тока снабжен
стандартной сетевой вилкой
. Индикатор на передней панели показывает, подключен ли источник питания.
Источник питания постоянного тока
Для обеспечения резервного питания
, коммутаторы PowerConnect 3524 и PowerConnect 3548 подключаются к внешнему блоку питания RPS-600.
Производить настройку не требуется
. Индикатор «RPS» на передней панели показывает, подключен ли внешний блок питания RPS-600. Описание
индикатора
RPS дано в
.
Для обеспечения резервного питания
, коммутаторы PowerConnect 3524/P и PowerConnect 3548/P подключаются к внешнему блоку питания EPS-470.
Производить настройку не требуется
. Индикатор «RPS» на передней панели показывает, подключен ли внешний источник питания EPS-470. Описание
индикатора
RPS дано в
.

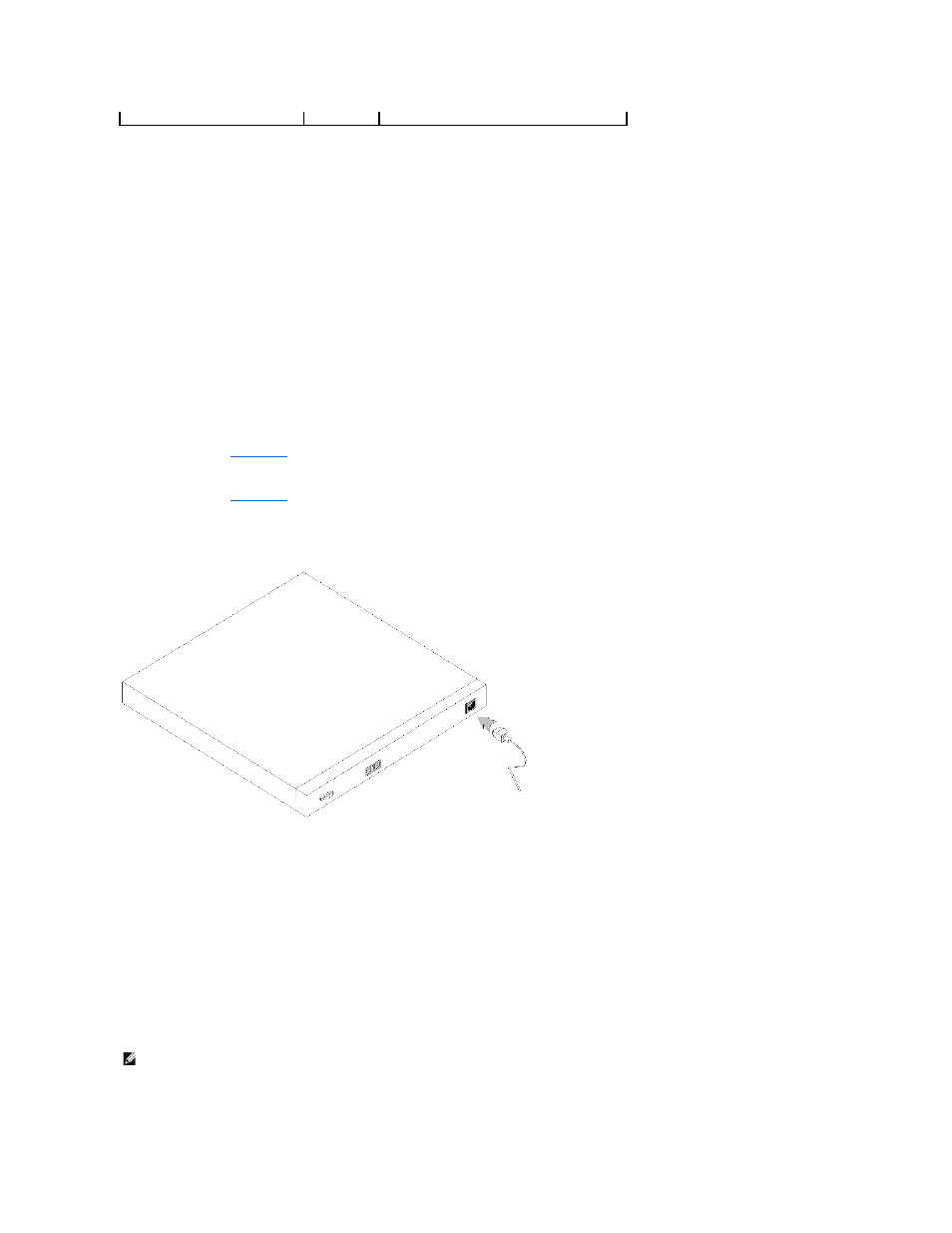

Рис
. 2-11. Подключение к источнику питания
При подключении устройства к различным источникам питания уменьшается вероятность сбоя из
-за перебоев в электропитании.
Кнопка
Stack ID
На передней панели устройства имеется кнопка
Stack ID, предназначенная для выбора идентификатора устройства стека и главного устройства
вручную
.
Главное устройство стека и прочие устройства стека должны быть выбраны в течение
15 секунд при загрузке устройства. Если главное устройство
стека не выбрано в течение
15 секунд, устройство будет загружено в автономном режиме. Для выбора идентификатора устройства, перегрузите
устройство
.
Главное устройство стека принимает номер
1 или 2. Если присутствуют оба устройства 1 и 2, не выбранное устройство будет работать в качестве
резервного устройства стека
. Устройства стека принимают отдельные идентификационные номера (3-8). Пример: если в стеке имеется 4 устройства и
главное устройство имеет номер
1 или 2, то резервное устройство принимает номер 1 или 2 в зависимости от идентификатора главного устройства
стека
, третье устройство получает номер 3, а четвертое - 4.
Кнопка
Reset (Сброс)
Не горит
Устройство не является главным устройством стека
.
ПРИМЕЧАНИЕ
.
Устройство не определяет автономное устройство автоматически
. Если устройство уже было выбрано, нажимайте кнопку Stack ID
до тех пор
, пока все стековые индикаторы не погаснут.
