2.
Подключите штекер
DB-9 кабеля к последовательному порту на задней панели устройства.
Подключение устройства к источнику питания
Подключите сетевой кабель к гнезду питания
, находящемуся на задней панели устройства.

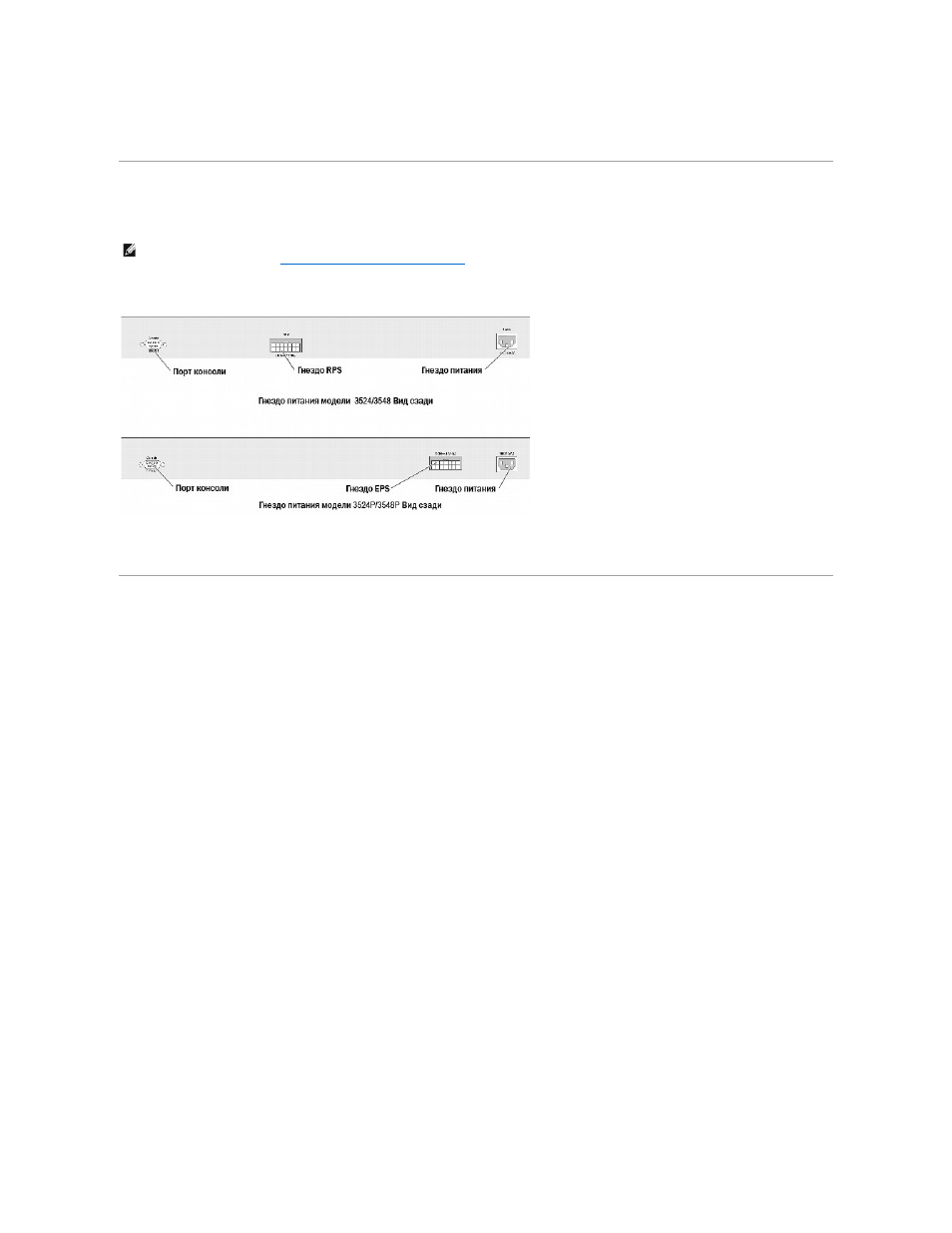

Рис
. 3-4. Гнездо питания на задней панели устройства
После подключения устройства к источнику питания убедитесь
, что устройство подключено правильно и работает. Для этого проверьте показания
индикаторов на передней панели
.
Установка стека
Общие сведения
Каждое устройство может работать как в автономном режиме
, так и в качестве одного из устройств стека. В стеке можно объединить до 8 устройств
или до
384 портов.
Все стеки должны иметь
"Главное устройство" и могут иметь "Резервное устройство", все остальные устройства стека являются рядовыми.
Подключение в стек коммутаторов серии
Stacking PowerConnect 35xx
Каждый стек коммутаторов серии
PowerConnect 35xx должен иметь одно главное устройство и может иметь одно резервное устройство, все остальные
устройства стека являются рядовыми
.
Для объединения в стек коммутаторы серии
PowerConnect 35xx используют порты RJ-45 Gigabit Ethernet (G3 и G4). Это позволяет добавлять новые
стековые возможности без установки дополнительных принадлежностей стековых устройств
. Для объединения устройства в стек, вставьте
стандартный кабель категории
5 в гнездо порта G3 самого верхнего устройства стека, и в гнездо порта G4 следующего за ним устройства в стеке.
Повторяйте эту процедуру
, пока не будут подключены все устройства стека. Подключите порт G3 самого последнего устройства стека к порту G4
верхнего устройства стека
.
Рис
. 3-5. Электрическая схема стека
ПРИМЕЧАНИЕ
.
На этом этапе не подключайте кабель питания к заземленной розетке
. Процедура подключения устройства к источнику питания
