Установка устройства
Для установки коммутаторов
PowerConnect 3524/P и PowerConnect 3548/P выполняйте следующие указания. Порт консоли находится на задней панели
устройства
. Гнезда для подключения питания находятся на задней панели. Подключение запасного блока питания (RPS) является необязательным, но
рекомендуется
. Гнездо резервного источника питания RPS находится на задней панели.
Установка на стойке
Меры предосторожности и указания техники безопасности по установке устройства и подключению других устройств даны в
"Информационном
руководстве
" на изделие.
Перед установкой устройства в стойку или шкаф отсоедините от него все кабели
.
При установке нескольких устройств в стойку устанавливайте устройства снизу вверх
.
1.
Установите прилагаемый кронштейн для установки в стойку с одной стороны устройства
, чтобы крепежные отверстия на устройстве были
совмещены с крепежными отверстиями на кронштейне
.
На следующем рисунке показано
, куда следует устанавливать кронштейны.

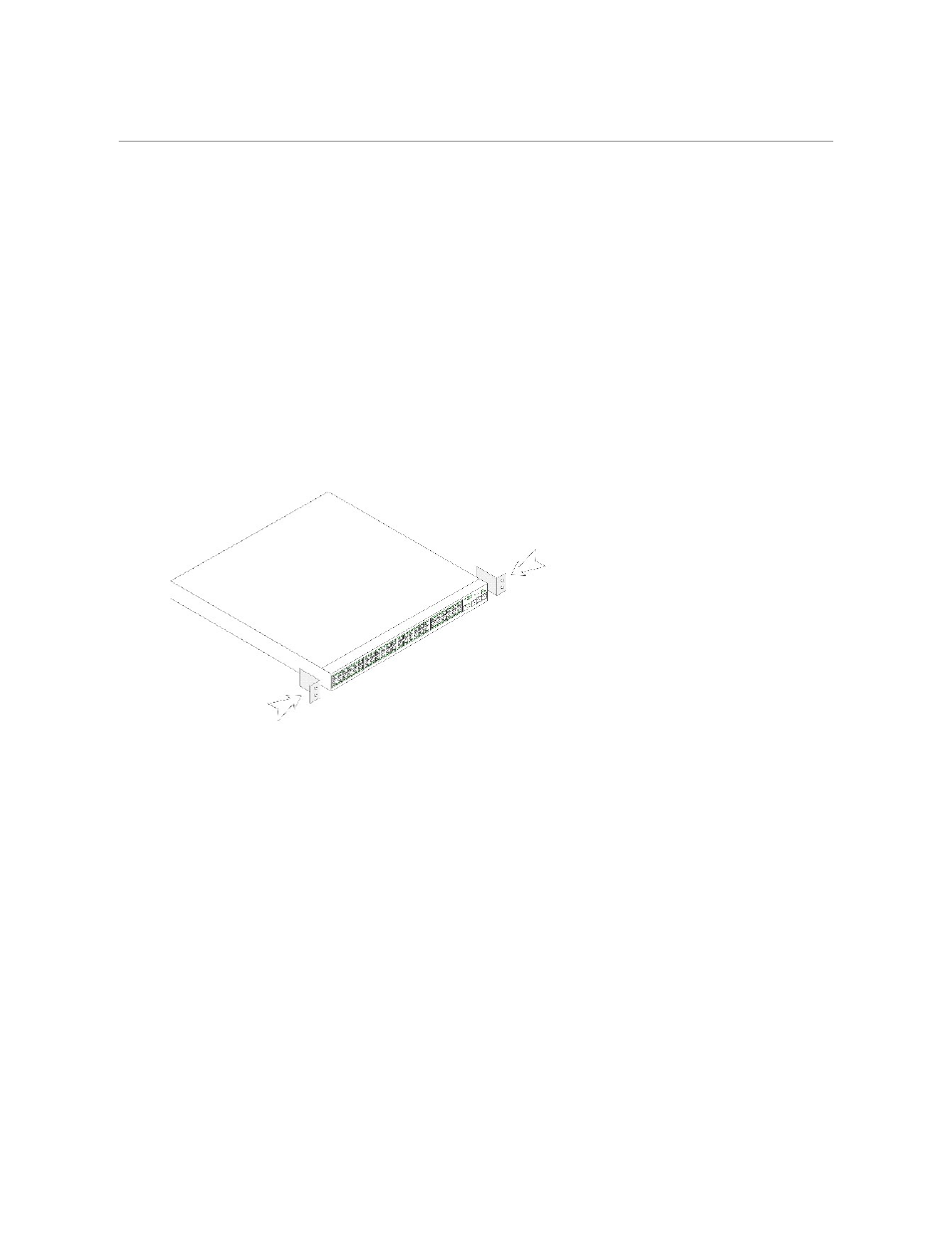

Рис
. 3-1. Установка монтажного кронштейна и крепление устройства на стойке
2.
Вставьте прилагаемые винты в отверстия и затяните с помощью отвертки
.
3.
Повторите то же самое для кронштейна установки в стойку с другой стороны устройства
.
4.
Вставьте устройство в
48,26-см (19 дюймов) стойку так, чтобы установочные отверстия на устройстве были совмещены с крепежными
отверстиями в стойке
.
5.
Прикрепите устройство к стойке с помощью винтов
(не входят в комплект). Сначала затяните нижнюю пару винтов, а затем верхнюю.
Убедитесь
, что вентиляционные отверстия не закрыты.
Установка на ровной поверхности
Если устройство не устанавливается в стойку
, его следует установить на ровной поверхности. Эта поверхность должна выдерживать вес устройства и
кабелей
.
1.
Прикрепите самоклеющиеся резиновые ножки в каждой отмеченной точке на нижней стороне корпуса
.
2.
Установите устройство на ровную поверхность
, оставляя с каждой стороны зазоры шириной 5,08 см (2 дюйма) и зазор шириной 12,7 см (5
дюймов
) за задней панелью.
3.
Убедитесь
, что обеспечивается достаточная вентиляция устройства.
