Назначение параметров порта
1.
Откройте страницу
(Параметры VLAN для порта).
2.
Выберите порт
, для которого необходимо назначить параметры, в раскрывающемся списке Port (Порт).
3.
Введите значения в необходимые поля
4.
Нажмите кнопку
Apply Changes (Применить изменения).
Параметры порта
VLAN будут определены, а устройство будет обновлено.
Отображение таблицы портов
VLAN
1.
Откройте страницу
(Параметры VLAN для порта).
2.
Нажмите кнопку
Show All (Показать все).
Откроется страница
VLAN Port Table (Таблица портов VLAN).

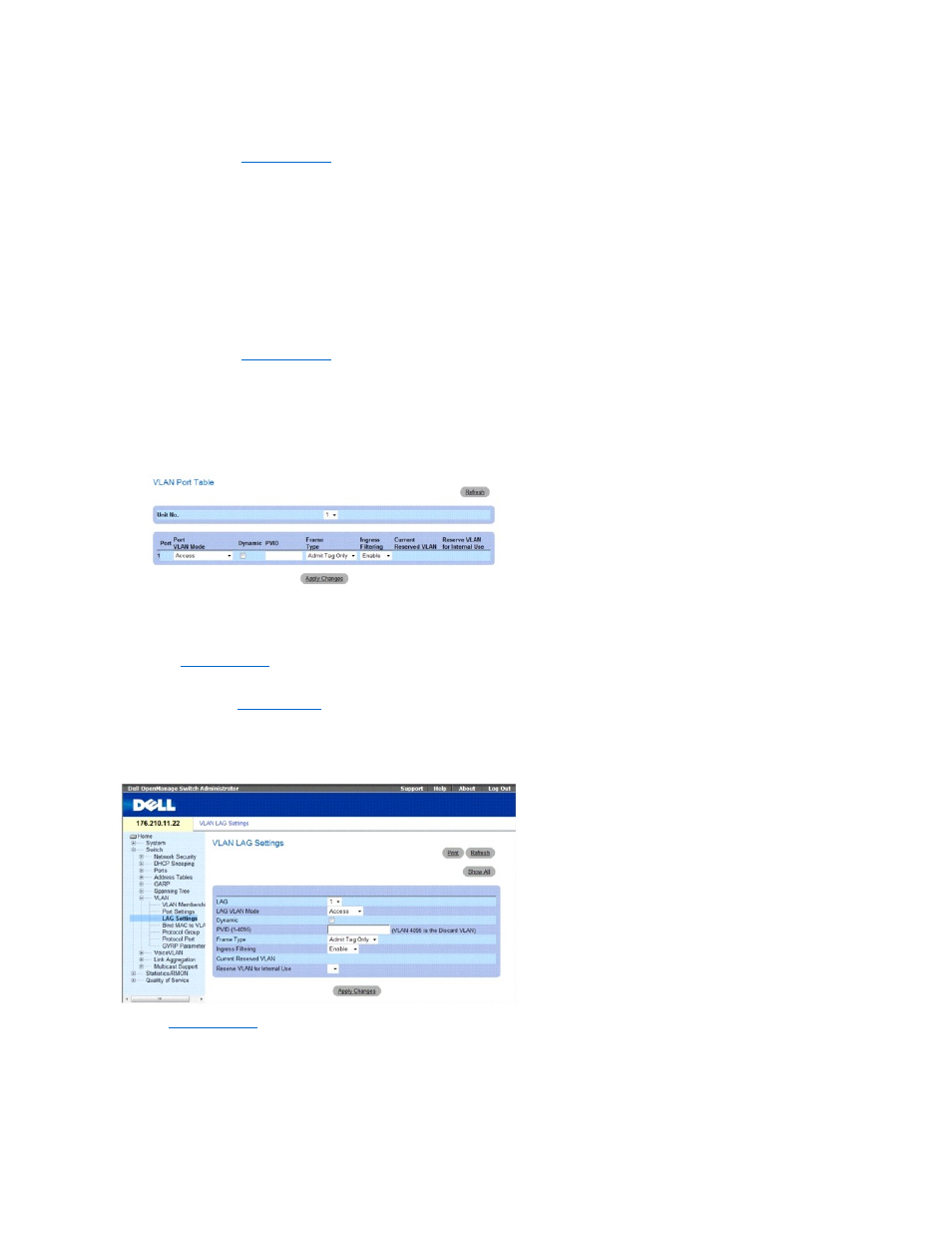

Рис
. 7-49. VLAN Port Table (Таблица портов VLAN)
Определение параметров
VLAN групп LAG
На странице
(Параметры группы LAG сети VLAN) приведены параметры для управления группами LAG, входящими в состав VLAN.
Сети
VLAN состоят из отдельных портов или групп LAG. Непомеченные пакеты, поступающие на устройство, помечаются с помощью идентификатора
групп
LAG в соответствии с идентификатором PVID.
(Параметры группы LAG сети VLAN), выберите Switch (Коммутатор)® VLAN® LAG Settings (Параметры
группы
LAG) на панели дерева.
Рис
. 7-50. Страница VLAN LAG Setting (Параметры группы LAG сети VLAN)
Страница
(Параметры группы LAG сети VLAN) содержит следующие поля:
l
LAG - номер LAG, входящей в сеть VLAN.
l
LAG VLAN Mode (Режим LAG VLAN). Режим VLAN LAG. Возможные значения:
¡
Customer (Настраиваемый). Группа LAG принадлежит к сети VLAN. Если группа LAG находится в режиме Customer (Настраиваемый),
дополнительная метка является для каждого клиента идентификатором
VLAN (VLAN ID), что обеспечивает частный характер сетевого
трафика и его изолированность
.
