Индикаторы гигабитных портов – Инструкция по эксплуатации Dell PowerConnect 3548P
Страница 20
Таблица
2-2. Режимы работы индикаторов портов RJ-45 100BaseT для медных кабелей коммутаторов PowerConnect 3524P и
PowerConnect 3548P
Индикаторы гигабитных портов
В таблице
(см. ниже) показаны индикаторы стековых (гигабитных) портов:
Таблица
2-3. Режимы работы индикаторов портов RJ-45 100BaseT для медных кабелей коммутаторов PowerConnect 3524 и
PowerConnect 3548
Индикаторы
SFP
Каждый и портов
SFP снабжен одним индикатором, обозначенным LNK/ACT. У коммутаторов PowerConnect 3524/P и PowerConnect 3548/P индикаторы
имеют круглую форму и расположены между портами
. На рисунках (см. ниже) показаны индикаторы портов каждого из устройств.

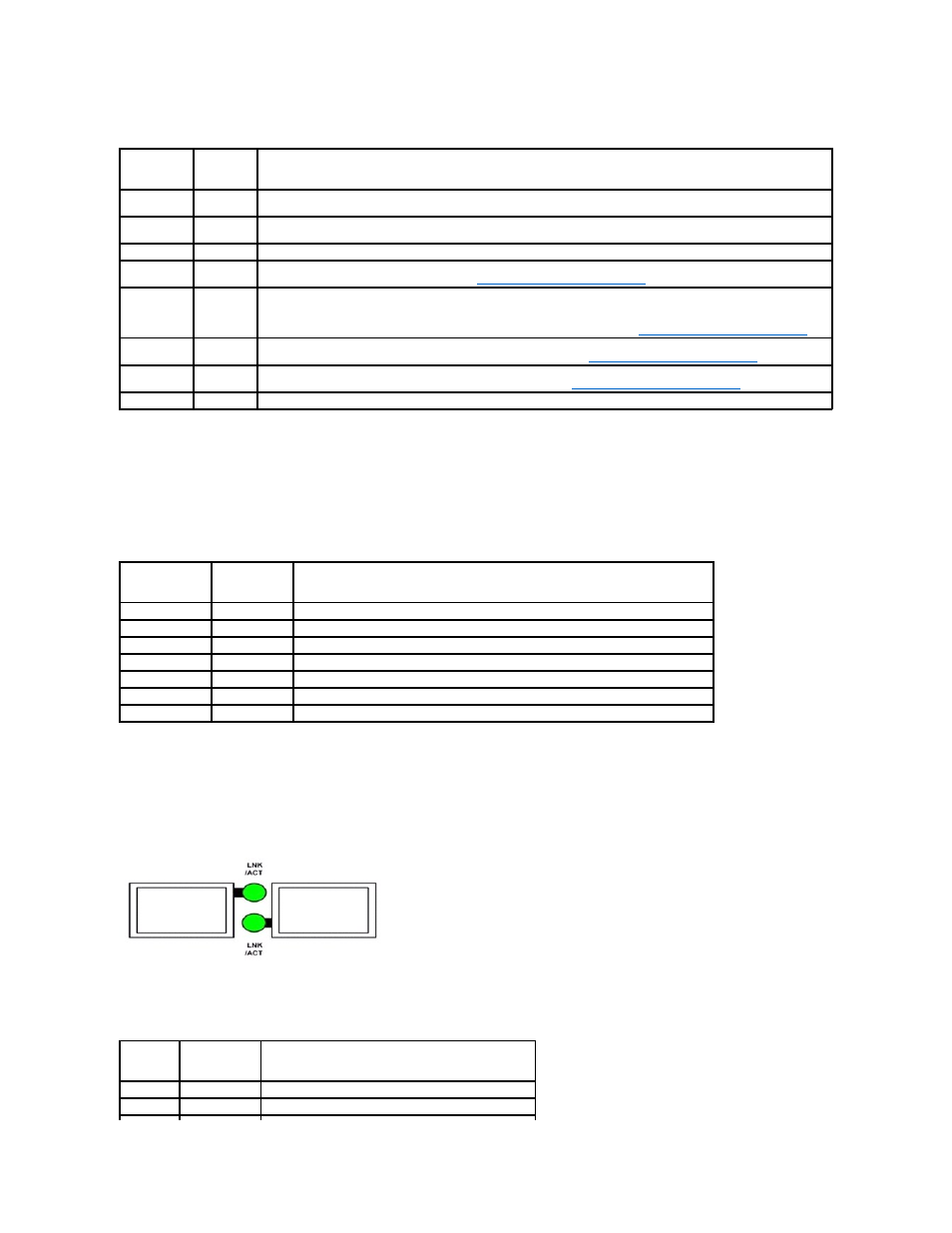

Рис
. 2-8. Индикаторы порта SFP
Описание показаний индикаторов порта
SFP приведено в следующей таблице.
Табл
. 2-4. Показания индикаторов порта SFP
Индикатор
Цвет
Описание
Speed/Link/Act Горит
зеленым
Порт соединяется на скорости
100 Мбит/с.
Мигает
зеленым
Порт работает на скорости
100 Мбит/с.
Не горит
Порт в настоящий момент работает на скорости
10 Мбит/с или не соединен.
FDX
Горит
зеленым
Обнаружен включенный потребитель
(PD), работающий на нормальной нагрузке. Подробную информацию о
включенных потребителях
(PD), см. в разделе
Управление питанием через
Ethernet
.
Мигает
зеленым
Порт работает в неустановившемся режиме
. Идет процесс поиска потребителя или потребитель работает с
неполадками
.
Более подробная информация по питанию через
Ethernet приведена в разделе
Управление питанием через
Ethernet
.
Горит
желтым
Обнаружена перегрузка или короткое замыкание в подключенном потребителе
. Более подробная информация по
неполадкам в режиме питания по сети
Ethernet приведена в разделе
Управление питанием через
Ethernet
.
Мигает
желтым
Потребляемая мощность потребителя превышает установленные для него пределы
. Более подробная информация по
установке пределов потребления мощности приведена в разделе
Управление питанием через
Ethernet
.
Не горит
Потребители не обнаружены
.
Индикатор
Цвет
Описание
Link/Activity/Speed Горит зеленым
Порт работает на скорости
1000 Мбит/с.
Мигает зеленым
Порт получает или пересылает данные на скорости 1000 Мбит/с.
Горит желтым
Порт работает на скорости
10 или 100 Мбит/с.
Мигает желтым
Через порт осуществляется прием или передача данных на скорости 10 или 100 Мбит/с.
Не горит
В настоящее время порт не работает
.
FDX
Горит зеленым
В настоящее время порт работает в режиме полного дуплекса
.
Не горит
В настоящее время порт работает в полудуплексном режиме
.
Индикатор
Цвет
Описание
Link/Activity Горит зеленым
Связь установлена
.
Мигает зеленым
Через порт осуществляется прием или передача данных.
