Dell PowerConnect 2724 - Инструкция (Страница 70)

70
Информация о настройке системы

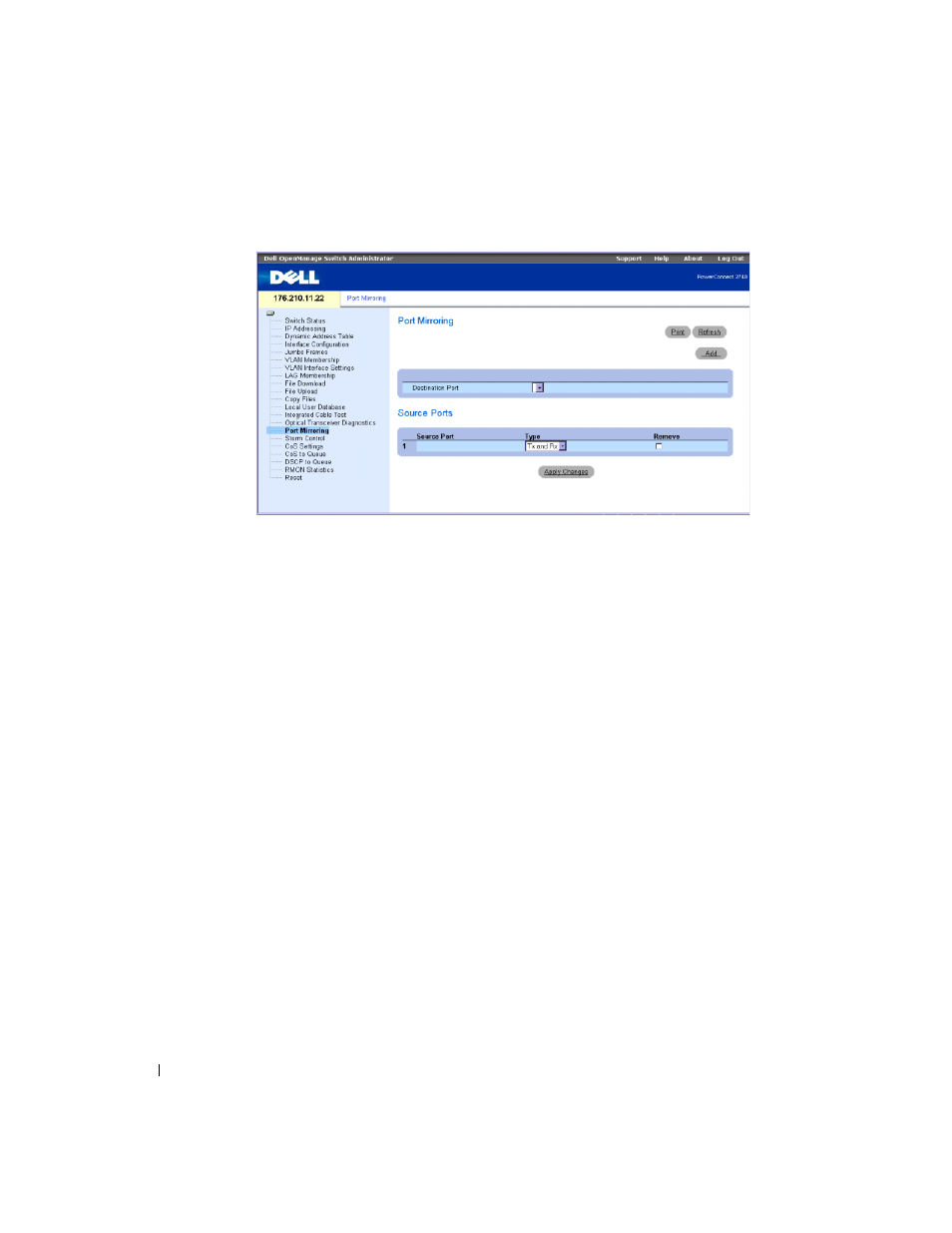

Рисунок 6-15. Зеркалирование портов
Destination Port (Порт-приемник). Назначение номера порта, на который копируется трафик.
Source Port (Порт-источник). Назначение номер порта, на котором создается исходный трафик.
Type (Тип). Определение типа исходного порта: Tx, Rx или Tx и Rx одновременно.
Status (Состояние). Указывает, выполняется ли в настоящее время мониторинг порта (Active)
или нет (Ready).
Remove (Удалить). Если данный флажок установлен, это означает, что конкретный порт-
источник удален. Сетевой трафик порта-источника остается активным, однако сеанс с
зеркалированием для данного порта не выполняется.
Добавление сеанса с зеркалированием портов
1 Откройте страницу Port Mirroring (Зеркалирование портов).
2 Введите значения в соответствующие поля на странице.
3 Нажмите кнопку Apply Changes (Применить изменения).
Параметры сеанса с зеркалированием портов сохраняются на коммутаторе.
Включение контроля "лавины"
При пересылке кадров уровня Layer 2 широковещательные, многоадресные и неизвестные
адресные кадры рассылаются "лавиной" на все порты соответствующей сети VLAN. Когда
коммутатор обнаруживает в сетевых соединениях избыточное количество широковещательных,
многоадресных или неизвестных адресных кадров, механизм контроля "лавины" регулирует
количество кадров, поступающих на коммутатор.
Страница Storm Control (Контроль "лавины") используется для настройки параметров
контроля "лавины" пакетов. Контроль "лавины" можно включить или отключить для каждого
порта. На странице Storm Control (Контроль "лавины") отображается тип пакетов и скорость
получения пакетов.
