16
Описание аппаратного обеспечения

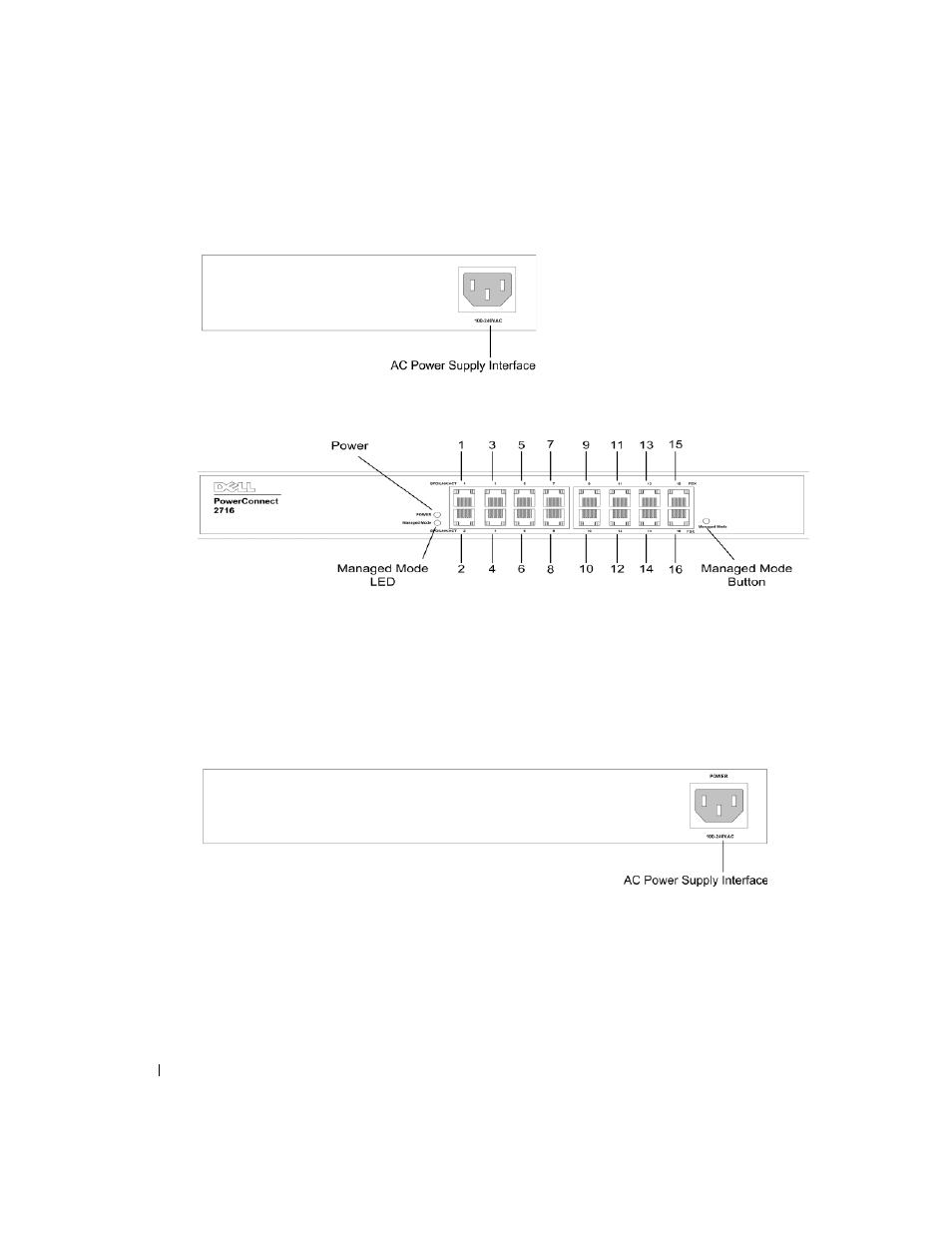

Рисунок 2-2. Задняя панель устройства PowerConnect 2708
Рисунок 2-3. Передняя панель устройства PowerConnect 2716
На передней панели присутствуют шестнадцать портов с нумерацией от 1 до 16 сверху вниз
и слева направо. Около каждого порта находятся индикаторы, отображающие состояние портов.
В левой части передней панели расположен индикатор управляемого режима, отображающий
рабочее состояние коммутатора Ethernet. Индикатор питания на передней панели показывает,
включено ли устройство. Кнопка управляемого режима, расположенная в правой части
передней панели, восстанавливает конфигурацию параметров устройства по умолчанию.
Рисунок 2-4. Задняя панель устройства PowerConnect 2716
