Установка Dell™ PowerConnect™ 27XX
33

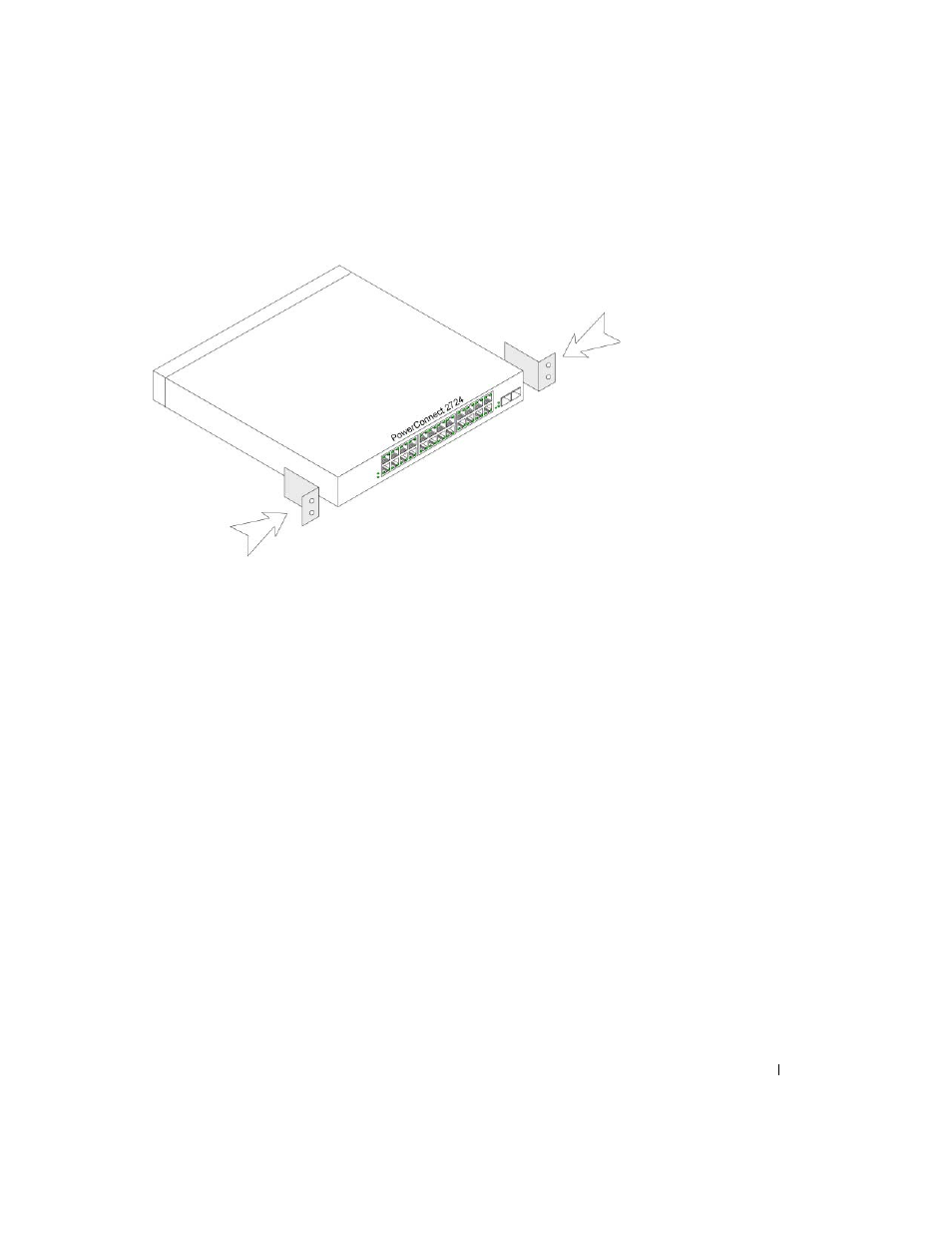

Рисунок 3-2.
Установка кронштейнов при монтаже в стойку
2 Вставьте прилагаемые винты в монтажные отверстия в стойке и закрепите их отверткой.
3 Повторите действия для кронштейна с другой стороны устройства.
4 Установите устройство в стойку, при этом следите за тем, чтобы монтажные отверстия
на устройстве совпадали с монтажными отверстиями на стойке.
5 Закрепите устройство на стойке с помощью винтов стойки (не поставляются). Затяните
нижнюю пару винтов до того, как затягивать верхнюю пару винтов. Это поможет
равномерно распределить вес устройства. Убедитесь в том, что вентиляционные
отверстия устройства не закрыты.
Установка устройства на плоской поверхности
Если устройство не будет монтироваться в стойку, его можно установить на плоскую
поверхность. Поверхность должна выдерживать вес устройства и отходящих от него кабелей.
1 Прикрепите самоклеющиеся резиновые ножки (поставляются вместе с устройством)
на каждом отмеченном участке на нижней стороне блока.
2 Установите устройство на плоскую поверхность, предусмотрев зазоры по 5,08 см
(2 дюйма) с каждой стороны и 12,7 см (5 дюймов) с задней стороны.
3 Убедитесь, что в месте установки устройства обеспечена достаточная вентиляция.
