Описание аппаратного обеспечения
15
Описание аппаратного обеспечения
Конфигурации портов коммутатора
PowerConnect 2708/2716/2724/2748 Описание портов на передней
панели
Коммутаторы Dell™ PowerConnect™ 2708, 2716, 2724 и 2748 используют для подключения
к сети порты 10/100/1000BASE-T на передней панели.
Порты Gigabit Ethernet могут работать на скоростях 10, 100 или 1000 Мбит/с. Эти порты
поддерживают автосогласование, дуплексный режим (полудуплексный или дуплексный)
и управление потоком. Комбинированные оптические порты 1000 Мбит/с могут работать
только на скорости 1000 Мбит/с в дуплексном режиме.
Далее на рисунках показаны передние и задние панели коммутаторов PowerConnect
2708/2716/2724/2748.

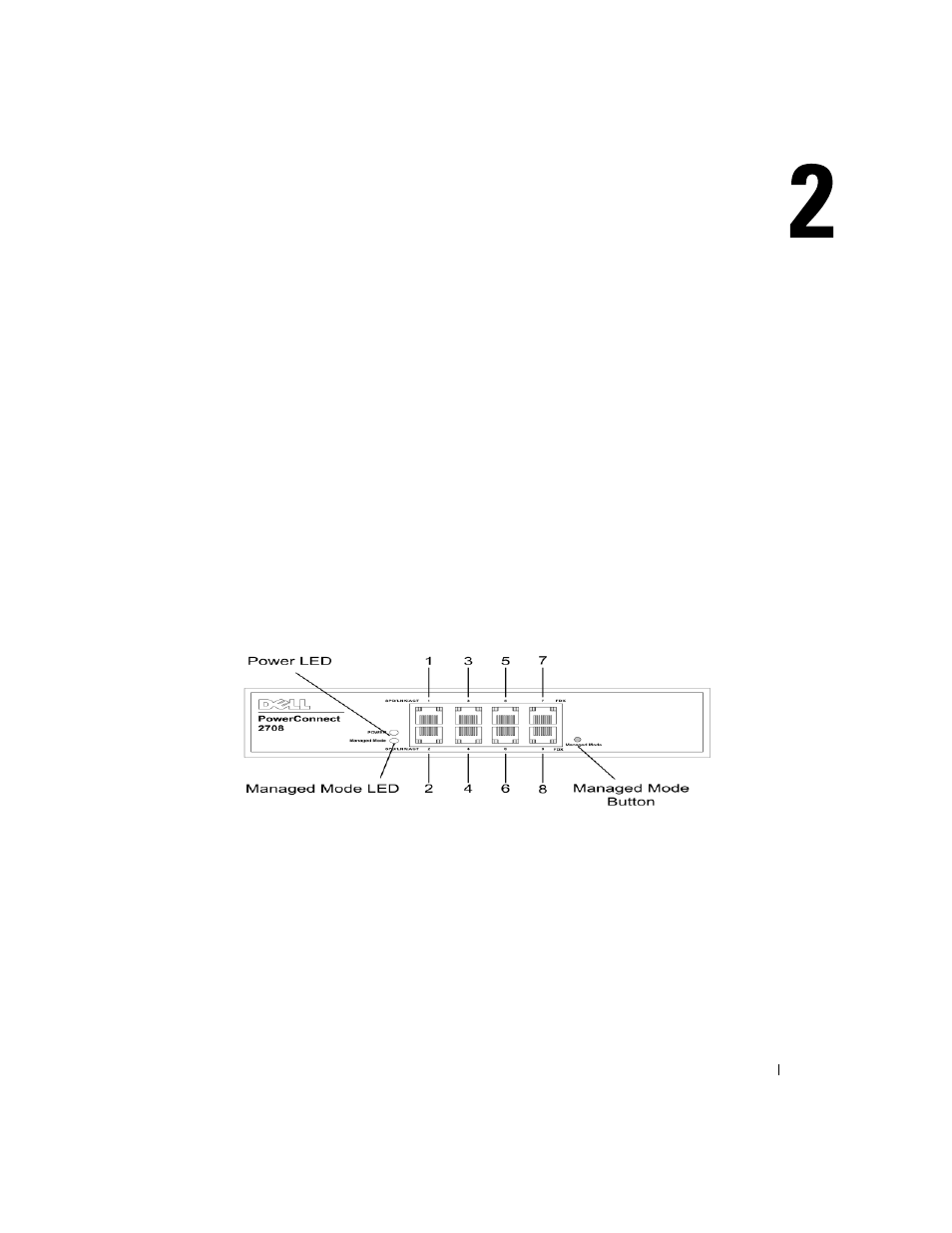

Рисунок 2-1. Передняя панель устройства PowerConnect 2708
На передней панели присутствуют восемь портов с нумерацией от 1 до 8 сверху вниз и слева
направо. Около каждого порта находятся индикаторы, отображающие состояние портов.
В левой части передней панели расположен индикатор управляемого режима, отображающий
рабочее состояние коммутатора Ethernet. Индикатор питания на передней панели показывает,
включено ли устройство. Кнопка управляемого режима, расположенная в правой части
передней панели, восстанавливает конфигурацию параметров устройства по умолчанию.
