Установка Dell™ PowerConnect™ 27XX
35

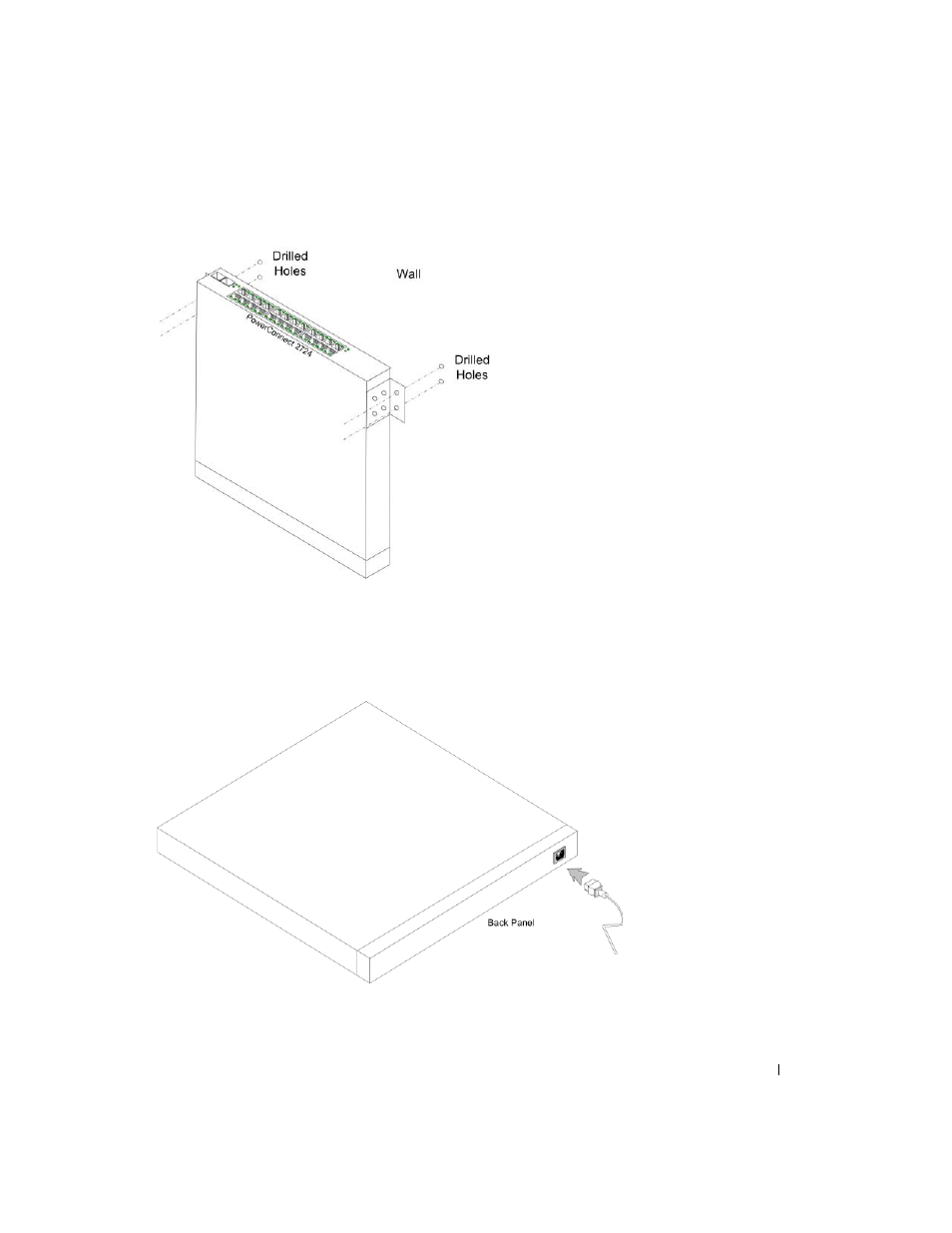

Рисунок 3-4.
Монтаж устройства на стене
Подключение устройства к источнику питания переменного тока
1 С помощью стандартного кабеля питания длиной 1,5 м с заземляющим контактом
подключите устройство к электросети через разъем на задней панели.
Рисунок 3-5.
Разъем питания на задней панели
2 После подключения устройства к источнику питания, необходимо проверить, правильно
ли подключено и работает устройство, для чего следует проверить состояние индикаторов
на передней панели.
