34
Установка Dell™ PowerConnect™ 27XX
Установка устройства на стене
1 Расположите поставляемый настенный монтажный кронштейн на одной стороне
устройства так, чтобы монтажные отверстия на устройстве совпадали с монтажными
отверстиями на кронштейне. На следующем рисунке показано, где монтировать
кронштейны.

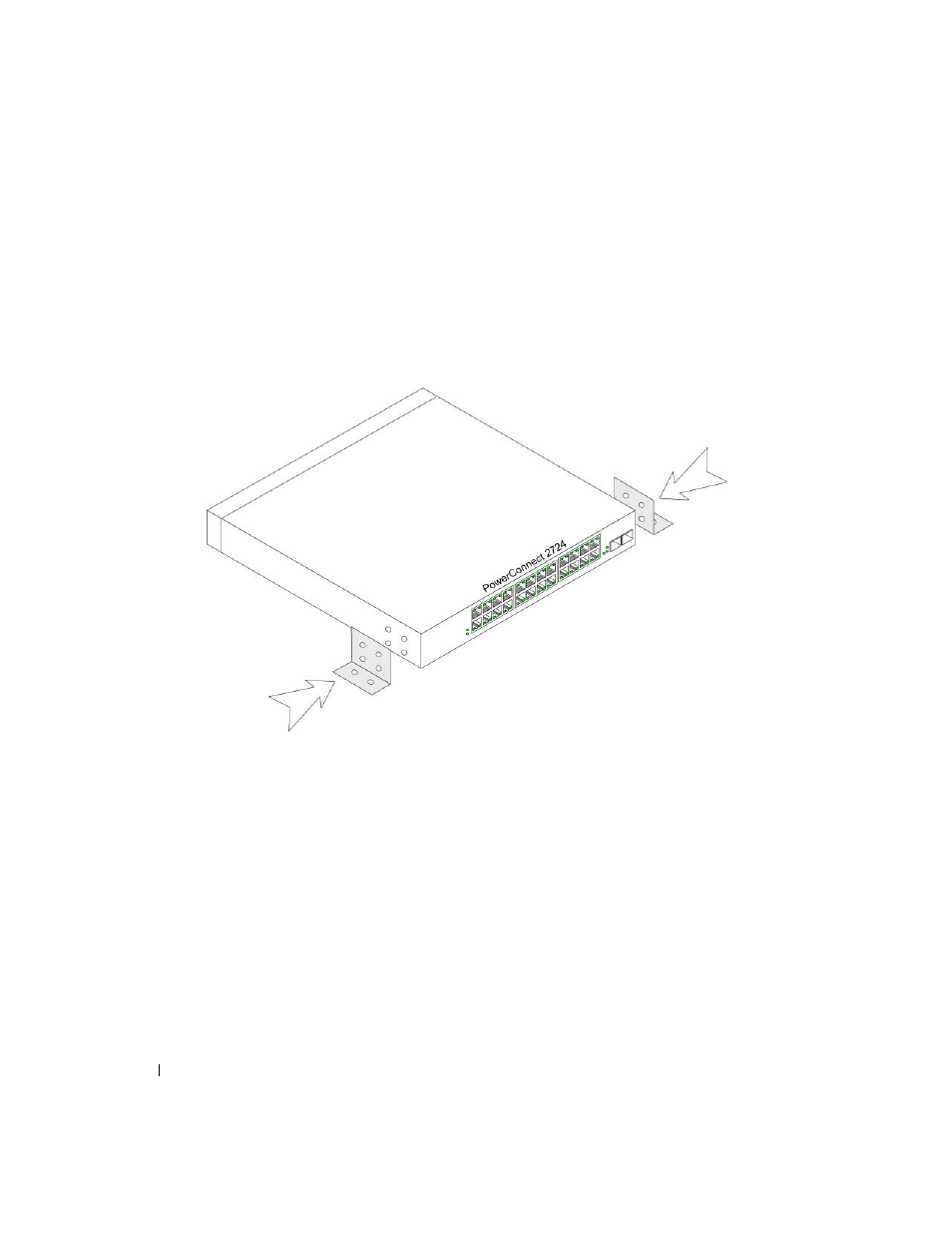

Рисунок 3-3. Установка кронштейнов при монтаже на стене
2 Вставьте прилагаемые винты в монтажные отверстия в стойке и закрепите их отверткой.
3 Повторите действия для настенного кронштейна с другой стороны устройства.
4 Приложите устройство к тому месту на стене, где это устройство будет установлено.
5 Отметьте на стене расположение крепежных винтов.
6 Просверлите отверстия в отмеченных местах и вставьте в них стопорные втулки
(не поставляются).
7 Закрепите устройство на стене с помощью винтов (не поставляются). Убедитесь,
что вентиляционные отверстия не закрыты.
