Описание аппаратного обеспечения
17

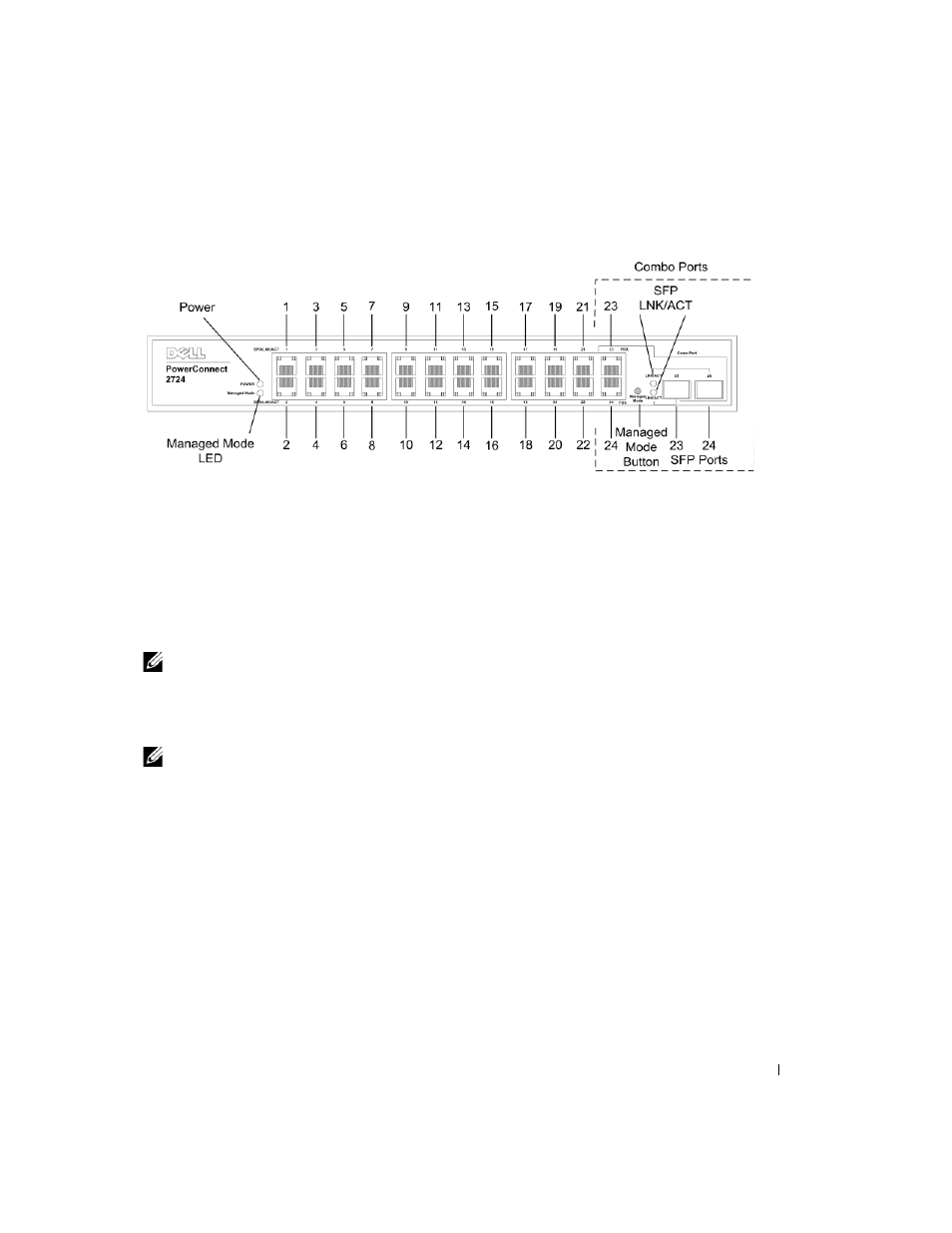

Рисунок 2-5. Передняя панель устройства PowerConnect 2724
На передней панели присутствуют 24 порта с нумерацией от 1 до 24 сверху вниз и слева
направо. Около каждого порта находятся индикаторы, отображающие состояние портов.
Для оптоволоконного подключения присутствуют два порта SFP (Small Form-Factor Plugable),
обозначенные как порты 23 и 24. Два комбинированных порта являются логическими портами
с двумя физическими соединениями:
• Соединение RJ-45 для подключения медных кабелей типа "витая пара".
• Порт SFP для оптических трансиверов с возможностью подкачки, обеспечивающих
высокоскоростное соединение 1000BASE-SX или 1000BASE-LX.
ПРИМЕЧАНИЕ:
Одновременно можно использовать только одно из двух физических
соединений комбинированного порта. Возможности порта и средства управления им
определяются используемым физическим соединением. Система автоматически
определяет тип подключения к комбинированному порту и использует эту информацию
во всех интерфейсах управления.
ПРИМЕЧАНИЕ:
Система может переключаться с RJ-45 на SFP (или наоборот)
без переустановки устройства. Если присутствуют и порт RJ-45, и порт SFP, активным
будет порт SFP, а порт RJ-45 будет отключен.
В левой части передней панели расположен индикатор управляемого режима, отображающий
рабочее состояние коммутатора Ethernet. Индикатор питания на передней панели показывает,
включено ли устройство. Кнопка управляемого режима, расположенная в правой части
передней панели, восстанавливает конфигурацию параметров устройства по умолчанию.
