Описание аппаратного обеспечения

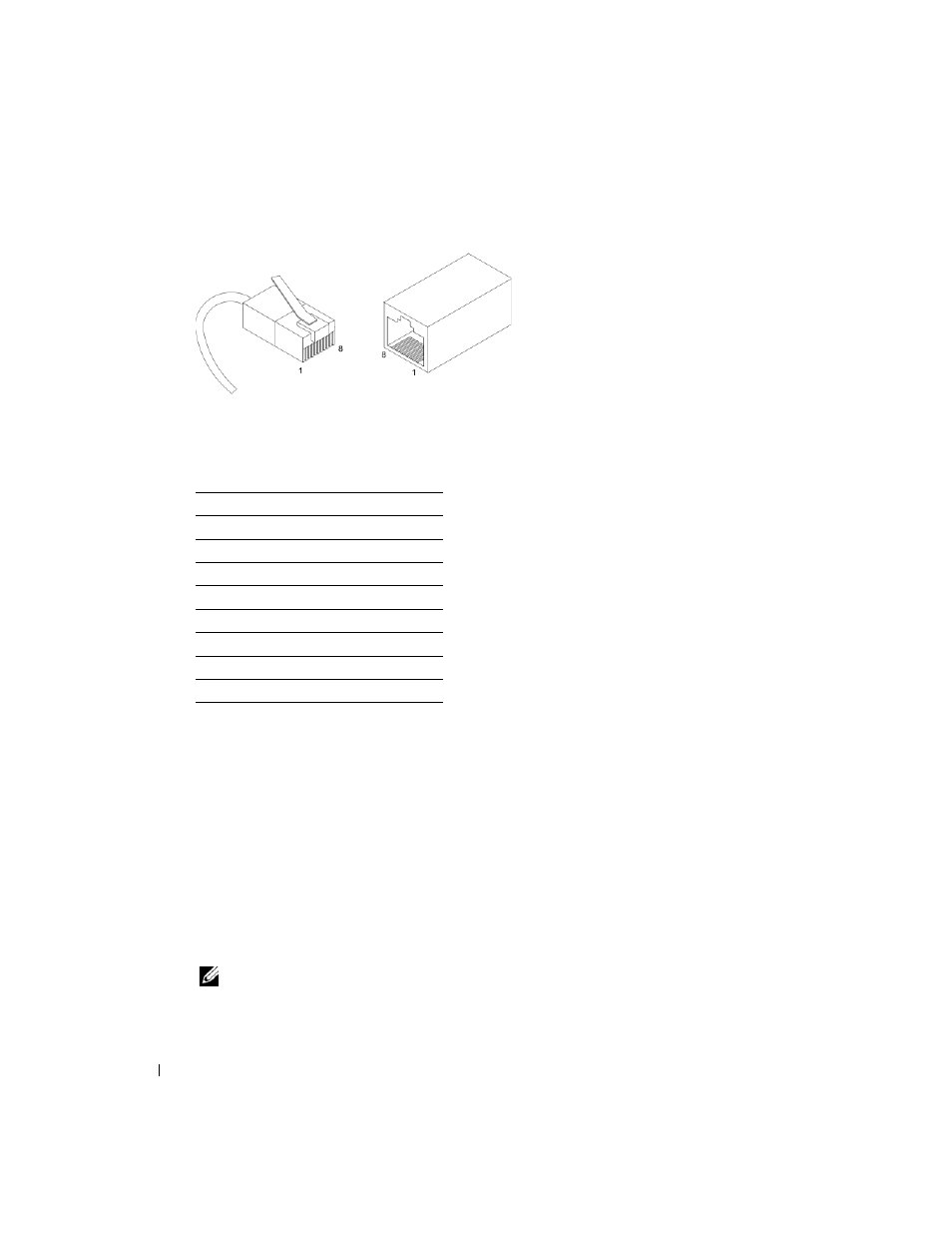

Рисунок 2-10. Нумерация контактов RJ-45
Назначение номеров контактов RJ-45 для портов 10/100/1000BASE-T приведено в следующей
таблице.
Таблица 2-7. Назначение номеров контактов RJ-45 для Ethernet-порта
10/100/1000BASE-T
Порты SFP
Коммутатор PowerConnect 2724 поддерживает два комбинированных порта трансиверов SPF,
а коммутатор PowerConnect 2748 поддерживает четыре комбинированных порта трансиверов
SPF для различных модулей на основе оптоволоконных соединений (1000BASE-SX или
1000BASE-LX). Одновременно можно использовать только одно из двух физических
соединений комбинированного порта. Система может переключаться с RJ-45 на SFP
(или наоборот) без переустановки системы. Система автоматически определяет тип
подключения к комбинированному порту и использует эту информацию в интерфейсах
управления.
Коммутатор PowerConnect 2724 поддерживает диагностику SFP. Оптический трансивер
обеспечивает доступ к набору параметров, которые может контролировать и просматривать
системный администратор.
ПРИМЕЧАНИЕ:
Если присутствуют и порт RJ-45, и порт SFP, активным будет порт SFP,
а порт RJ-45 будет отключен и игнорирован.
№ контакта Функция
1 TxRx 1+
2 TxRx 1-
3 TxRx 2+
4 TxRx 2-
5 TxRx 3+
6 TxRx 3-
7 TxRx 4+
8 TxRx 4-
