90
| Снятие панели дисплея
Последовательность действий

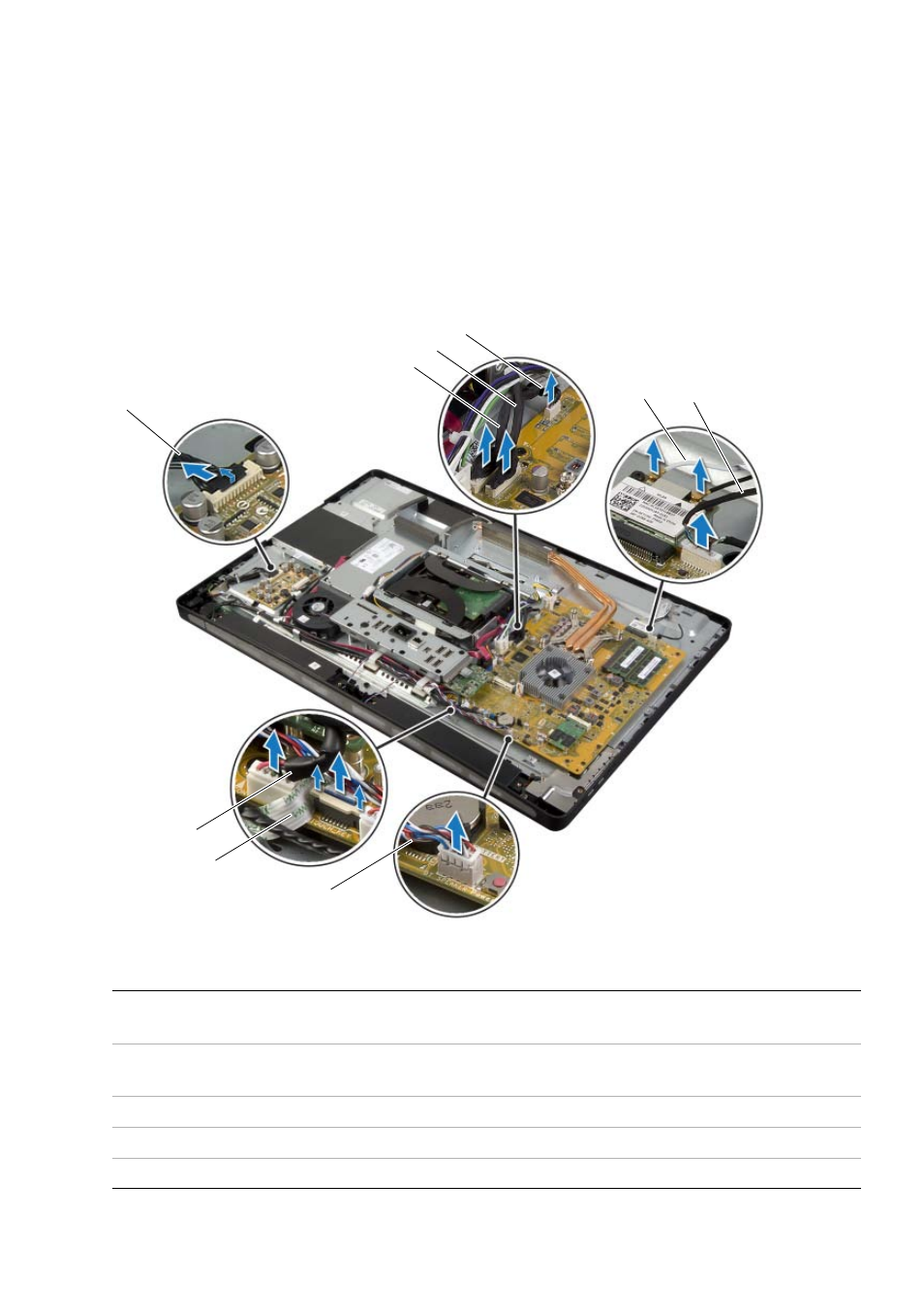

1 Отсоедините кабель кнопки питания, кабель динамиков, кабель камеры, кабель
элементов управления настройками дисплея/источника ввода, кабель приемника
беспроводной клавиатуры/мыши, кабели низковольтной дифференциальной передачи
сигналов (LVDS),а также кабель сенсорного экрана от системной платы и извлеките все
кабели из направляющих их желобков.
2 Отсоедините антенные кабели от мини платы беспроводного соединения и извлеките их
из направляющих желобков.
1
кабель динамиков
2
кабель источника ввода/элементов
управления настройками дисплея
3
кабель приемника беспроводной
клавиатуры/мыши
4
кабель кнопки питания
5
кабель LVDS (LVDS1)
6
кабель LVDS (LVDS2)
7
кабель сенсорного экрана
8
кабели (2)
9
кабель камеры
1
2
3
4
5
6
7
8 9
