| Извлечение платы ввода вывода

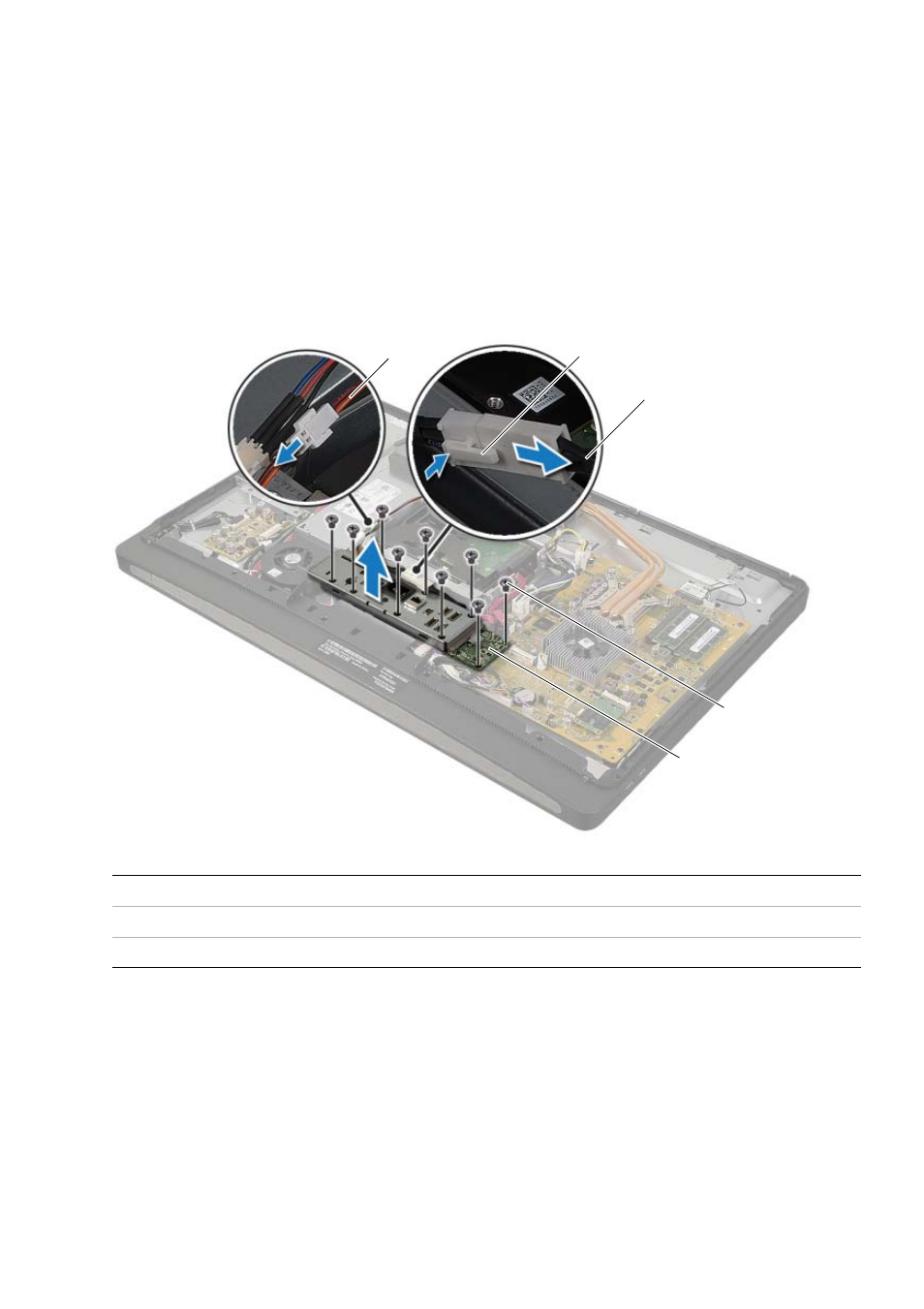

Последовательность действий
1 Открутите винты, которыми плата ввода вывода в сборе крепится к средней крышке.
2 Аккуратно приподнимите плату ввода вывода в сборе со средней крышки
и переверните ее.
3 Нажмите на фиксатор и отсоедините кабель питания.
4 Обратите внимание на расположение кабеля индикатора блока питания и отсоедините
этот кабель от блока питания.
5 Приподнимите и извлеките плату ввода вывода из корпуса компьютера.
1
разъем кабеля индикатора блока питания
2
фиксатор
3
кабель порта блока питания
4
винты (9)
5
плата ввода вывода в сборе
1
3
5
4
2
