| Установка процессора
Установка процессора
ОСТОРОЖНО: Перед проведением работ с внутренними компонентами компьютера
ознакомьтесь с информацией о мерах предосторожности, поставляемой с компьютером,
и следуйте инструкциям, приведенным в «Перед началом работы» на стр. 11. После
завершения работ с внутренними компонентами компьютера следуйте инструкциям,
приведенным в разделе «После выполнения работ с внутренними компонентами
компьютера» на стр. 13. Дополнительные сведения по вопросам безопасности см.
на веб странице, посвященной соответствию нормативным требованиям:
dell.com/regulatory_compliance.
Последовательность действий

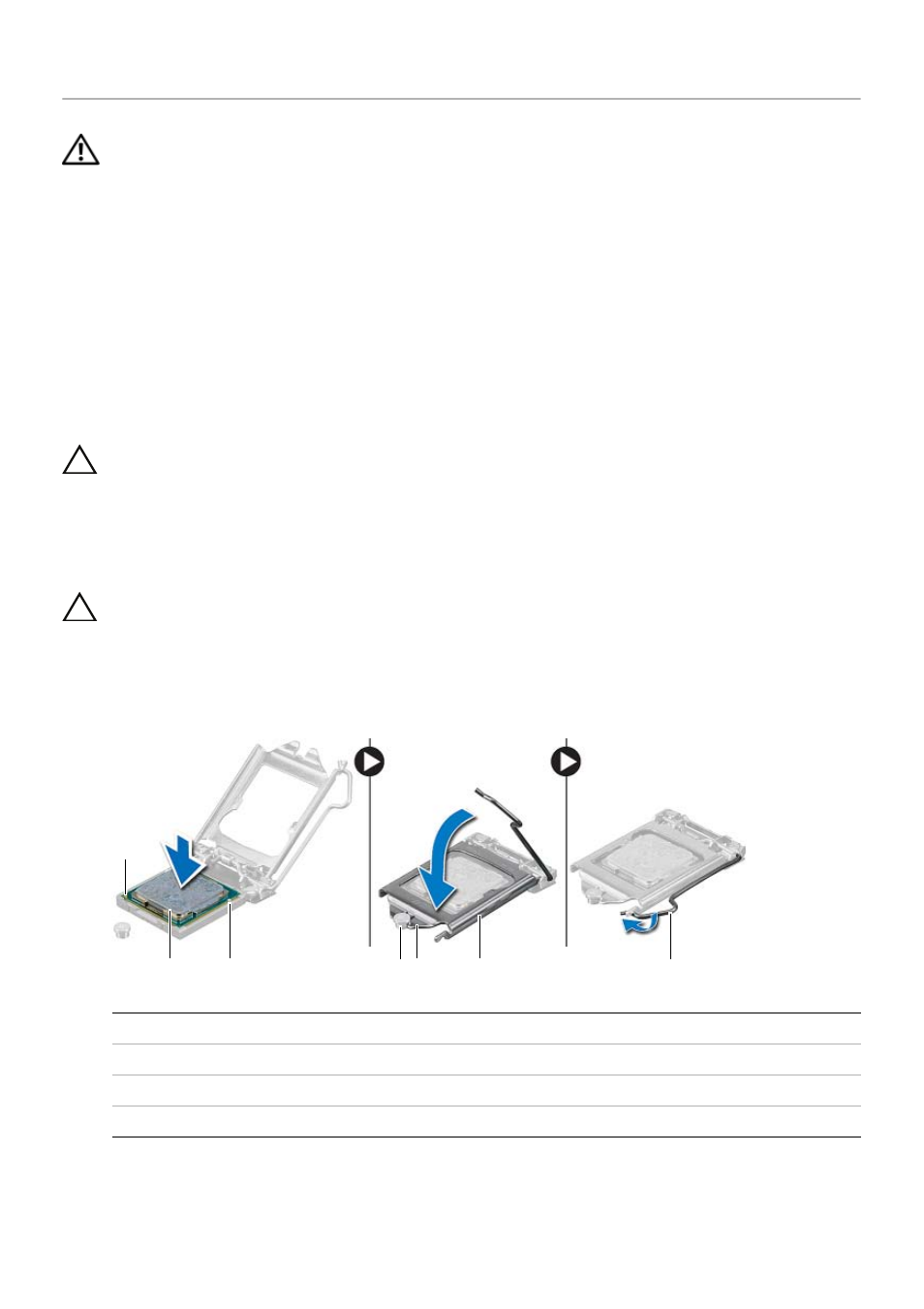

1 Убедитесь, что рычаг на гнезде процессора до отказа отведен в открытое положение.
ВНИМАНИЕ. Необходимо правильно разместить процессор в гнезде, иначе его
можно повредить.
2 Совместите пазы на процессоре с выступами в гнезде процессора.
3 Совместите угол контакта «1» на процессоре с углом контакта «1» на гнезде процессора,
а затем поместите процессор в гнездо.
ВНИМАНИЕ. Убедитесь, что выемка в крышке процессора расположена под
направляющим штырем.
4 Когда процессор полностью установится в гнездо, закройте крышку процессора.
5 Отведите рычажок фиксатора вниз и поместите его под выступ на крышке процессора.
1
угол процессора с контактом «1»
2
процессор
3
направляющие выступы (2)
4
направляющий штырь
5
выемка в крышке процессора
6
крышка процессора
7
рычаг
1
2 3 4 5 6 7
