Снятие блока питания |
59
Последовательность действий
1 Нажмите на защелки и отсоедините основной кабель блока питания, а затем кабель
питания процессора от системной платы.
2 Извлеките основной кабель блока питания и кабель питания процессора из их
направляющих желобков.
3 Нажмите на защелку на разъеме кабеля питания и отсоедините кабель питания от
блока питания.
4 Отсоедините кабель индикатора блока питания от блока питания.
5 Поднимите защелку и отсоедините кабель вентилятора блока питания от блока питания.
6 Открутите винты, которые крепят блок питания к средней крышке.
7 Приподнимите блок питания над средней крышкой.

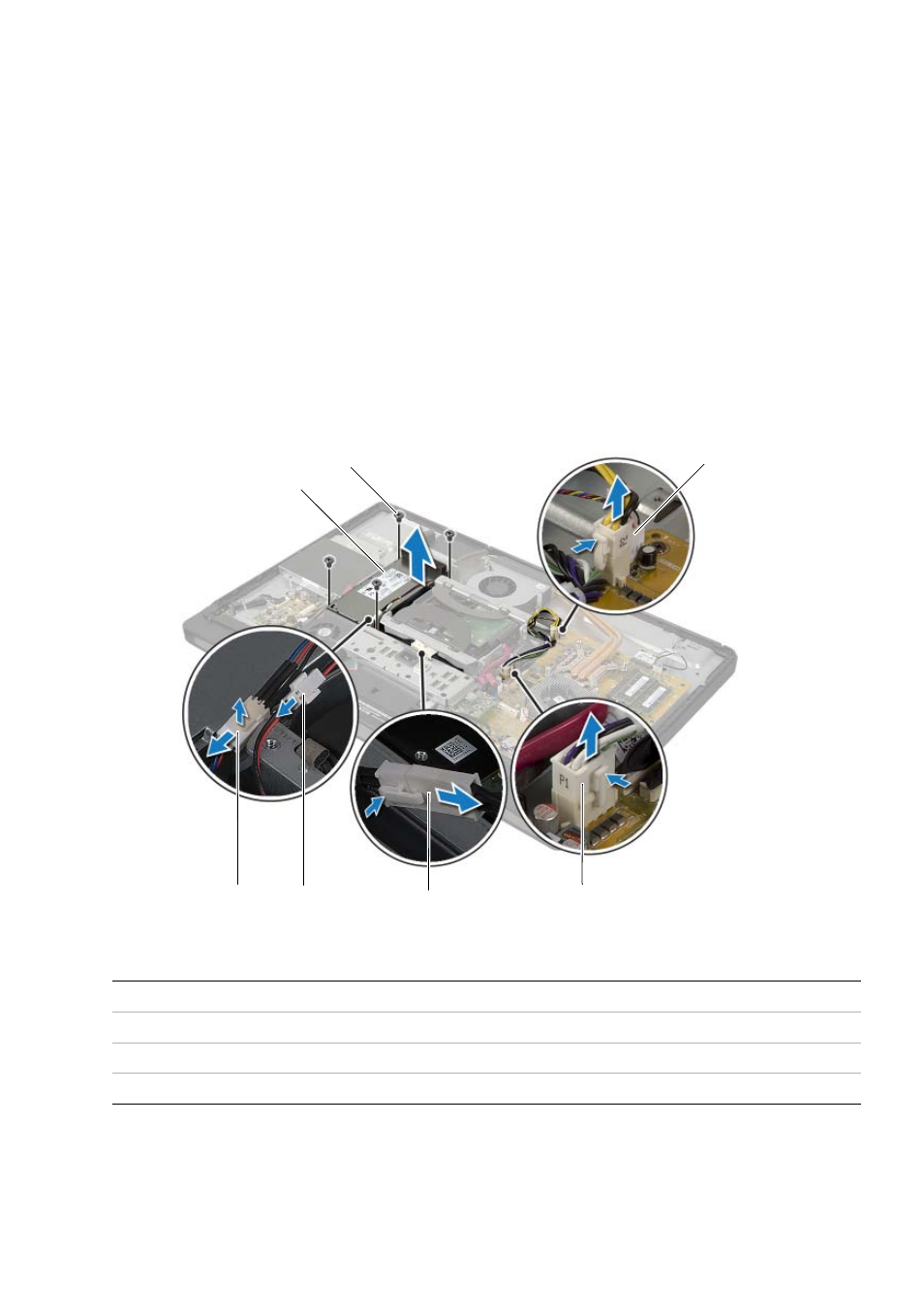

1
блок питания
2
винты (4)
3
разъем кабеля блока питания процессора 4 разъем кабеля главного блока питания
5
кабель порта блока питания
6
разъем кабеля индикатора блока питания
7
разъем кабеля вентилятора блока питания
1
6
3
5
4 7
2
