Извлечение мини платы mSATA |
47
Извлечение мини платы mSATA
ОСТОРОЖНО: Перед проведением работ с внутренними компонентами компьютера
ознакомьтесь с информацией о мерах предосторожности, поставляемой с компьютером,
и следуйте инструкциям, приведенным в «Перед началом работы» на стр. 11. После
завершения работ с внутренними компонентами компьютера следуйте инструкциям,
приведенным в разделе «После выполнения работ с внутренними компонентами
компьютера» на стр. 13. Дополнительные сведения по вопросам безопасности см.
на веб странице, посвященной соответствию нормативным требованиям:
dell.com/regulatory_compliance.
Предварительные действия
1 Снимите заднюю крышку. См. раздел «Снятие задней крышки» на стр. 17.
2 Снимите экран системной платы. См. раздел «Извлечение экрана системной платы»

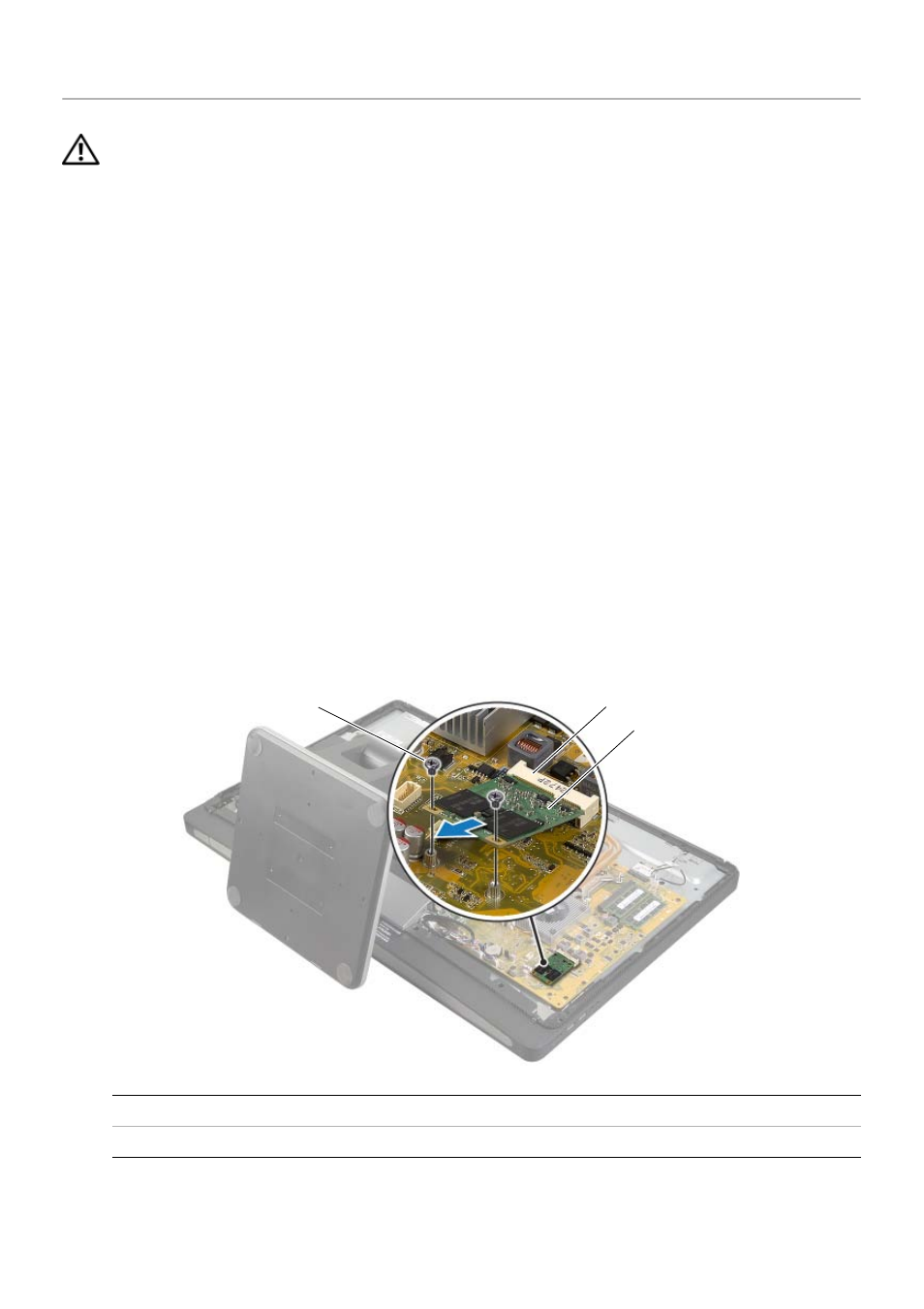

Последовательность действий
1 Выверните винты, которыми мини плата mSATA крепится к системной плате.
2 Сдвиньте и извлеките мини плату mSATA из разъема мини платы mSATA.
1
винты (2)
2
разъем мини платы mSATA
3
мини плата mSATA
1
2
3
