Технический обзор
ОСТОРОЖНО: Перед проведением работ с внутренними компонентами компьютера
ознакомьтесь с информацией о мерах предосторожности, поставляемой с компьютером,
и следуйте инструкциям, приведенным в «Перед началом работы» на стр. 11. После
завершения работ с внутренними компонентами компьютера следуйте инструкциям,
приведенным в разделе «После выполнения работ с внутренними компонентами
компьютера» на стр. 13. Дополнительные сведения по вопросам безопасности см.
на веб странице, посвященной соответствию нормативным требованиям:
dell.com/regulatory_compliance.

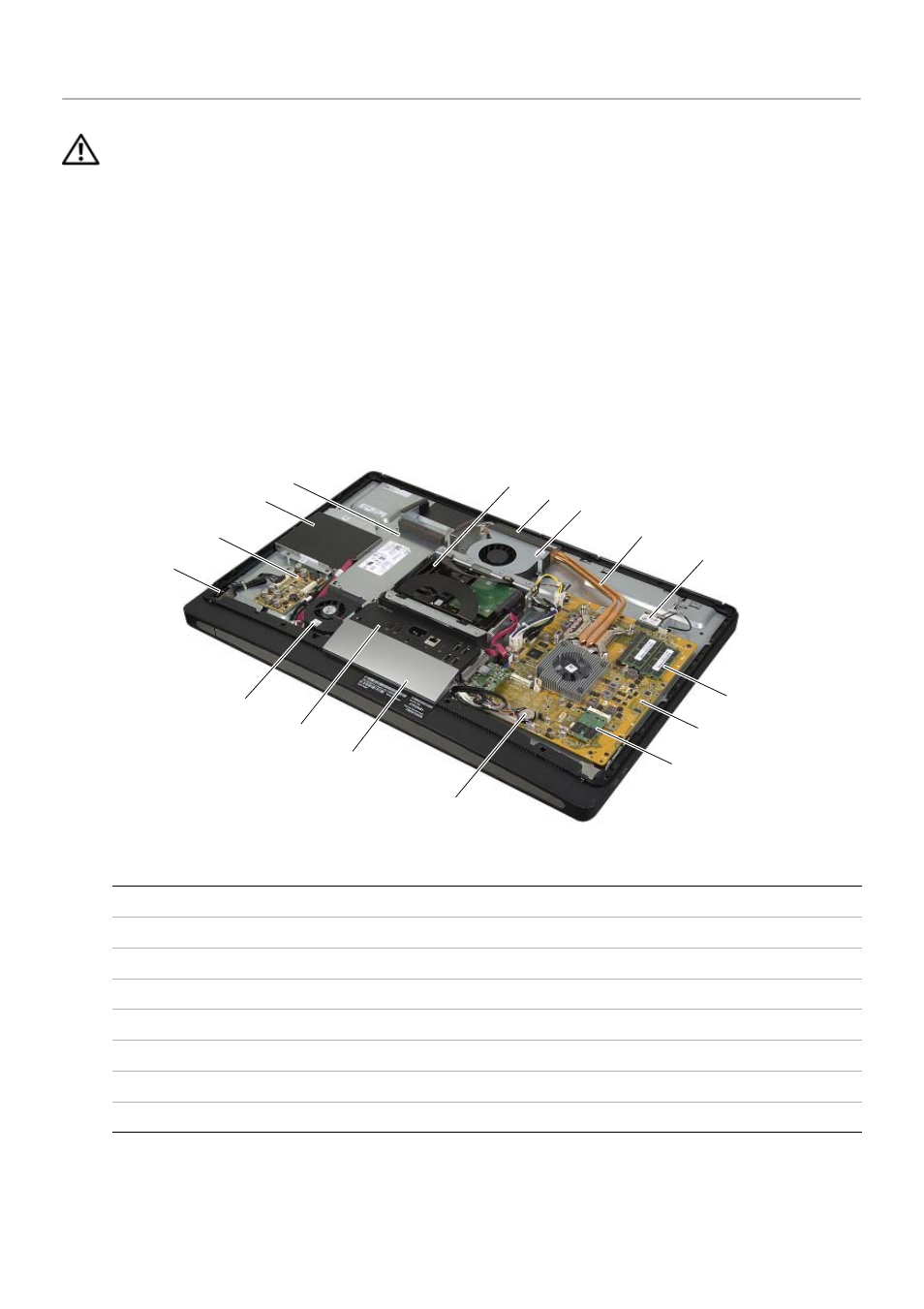

Вид компьютера изнутри
1
кнопка питания в сборе
2
плата преобразователя
3
оптический дисковод в сборе
4
блок питания
5
жесткий диск в сборе
6
вентиляционные отверстия
7
вентилятор радиатора процессора
8
радиатор процессора
9
мини плата беспроводной сети
10 модуль (или модули) памяти
11
системная плата
12 мини плата mSATA
13 батарея типа «таблетка»
14 лицевая панель
15 панель ввода вывода
16 вентилятор блока питания
14
15
1
2
3
6
7
12
8
4
13
10
5
16
11
9
