Извлечение платы преобразователя |
23
Извлечение платы преобразователя
ОСТОРОЖНО: Перед проведением работ с внутренними компонентами компьютера
ознакомьтесь с информацией о мерах предосторожности, поставляемой с компьютером,
и следуйте инструкциям, приведенным в «Перед началом работы» на стр. 11. После
завершения работ с внутренними компонентами компьютера следуйте инструкциям,
приведенным в разделе «После выполнения работ с внутренними компонентами
компьютера» на стр. 13. Дополнительные сведения по вопросам безопасности см.
на веб странице, посвященной соответствию нормативным требованиям:
dell.com/regulatory_compliance.
Предварительные действия
Снимите заднюю крышку. См. раздел «Снятие задней крышки» на стр. 17.
Последовательность действий
1 Поднимите защелку на разъеме кабеля питания подсветки дисплея и отсоедините
кабель питания подсветки дисплея от платы преобразователя.
2 Отсоедините кабель преобразователя от платы преобразователя.
3 Открутите винты, которыми плата преобразователя крепится к средней крышке.
4 Приподнимите плату преобразователя над средней крышкой.

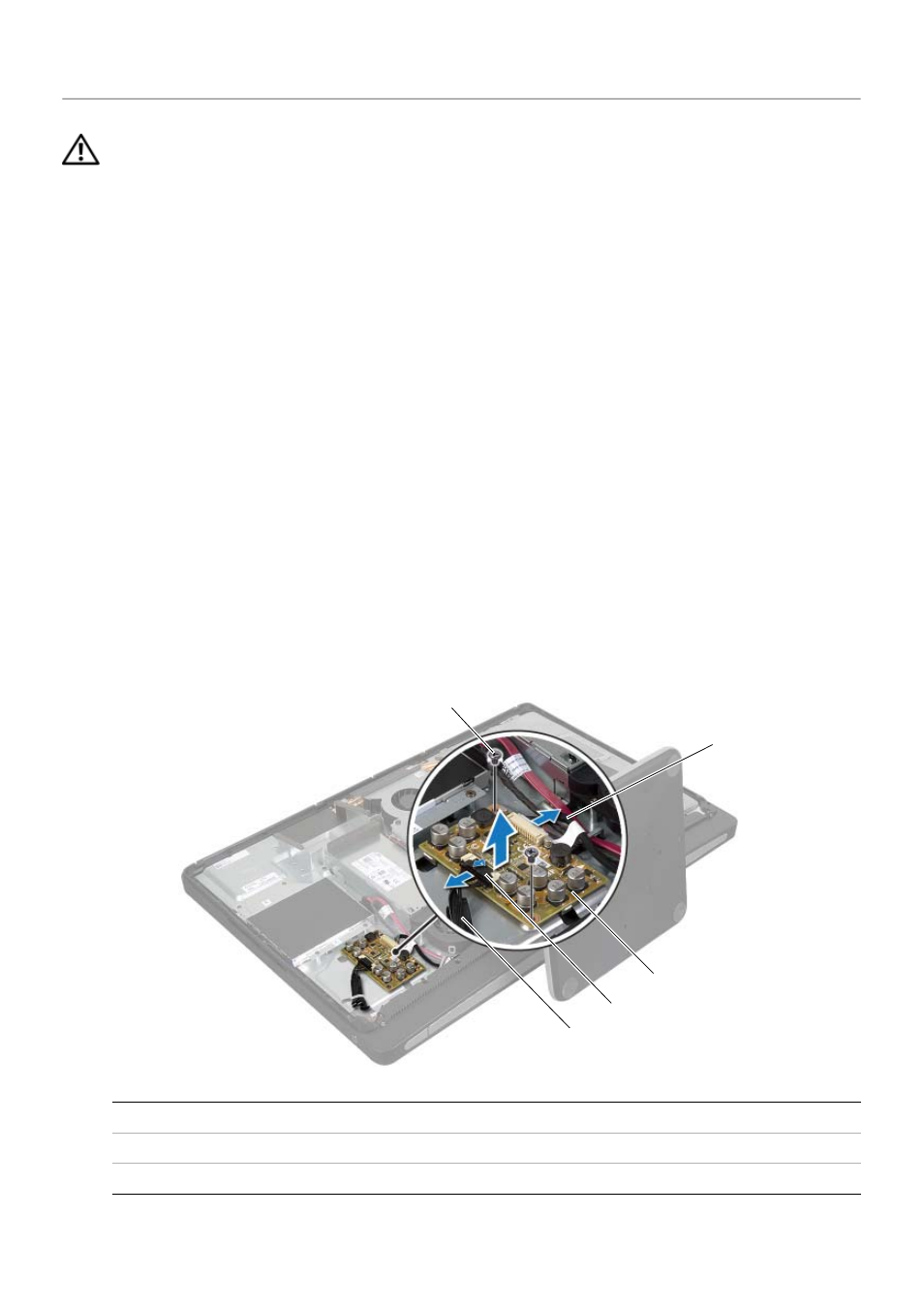

1
винты (2)
2
кабель преобразователя
3
плата преобразователя
4
защелка
5
кабель питания подсветки дисплея
5
2
3
1
4
