Dell XPS 2720 - Инструкция (Страница 15)

Технический обзор |
15

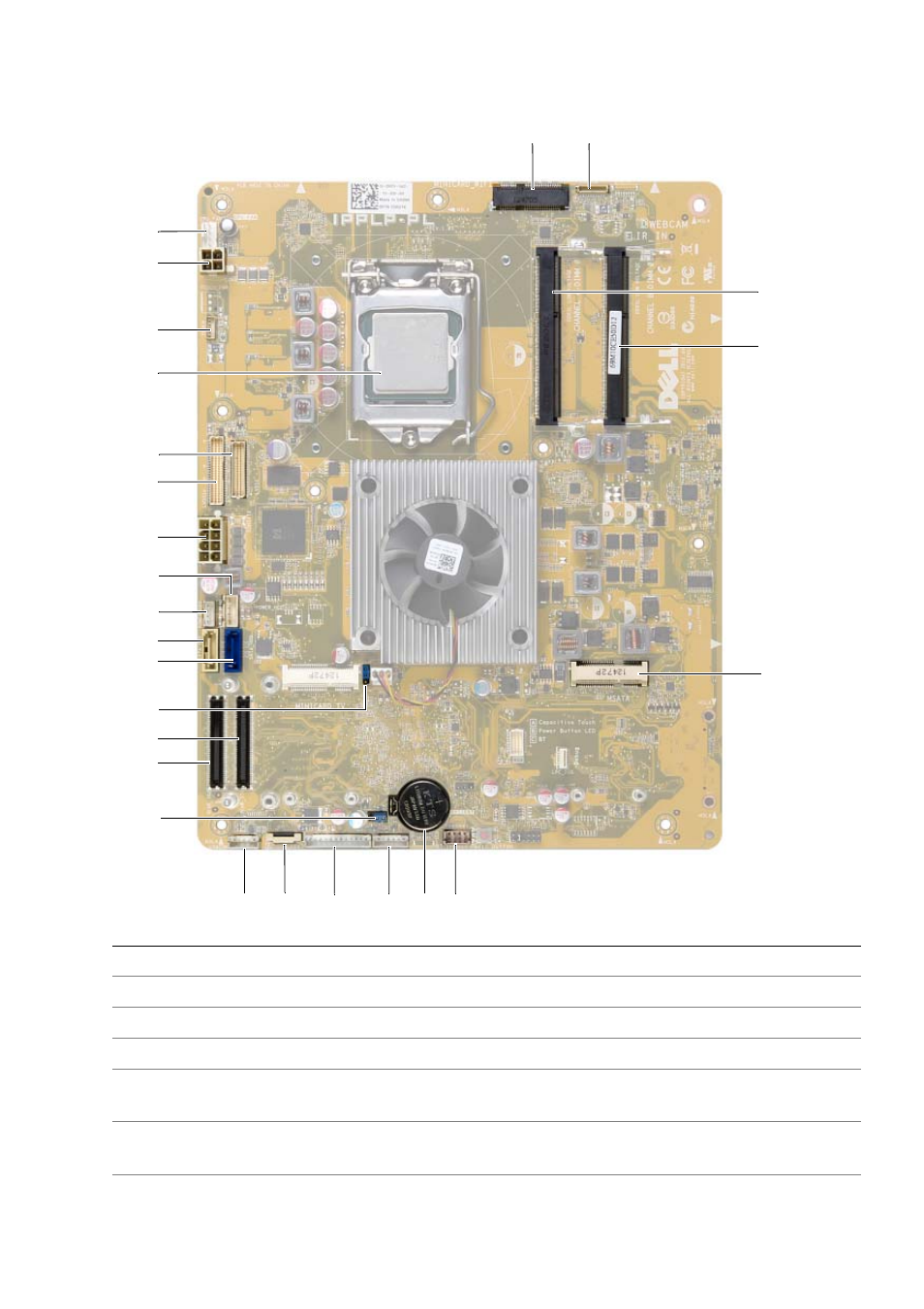

Компоненты системной платы
1
разъем мини платы беспроводной сети
2
разъем кабеля камеры
3
Разъем модуля памяти (КАНАЛ A DIMM)
4
Разъем модуля памяти (КАНАЛ B DIMM)
5
разъем мини платы mSATA
6
разъем для кабеля динамика
7
отсек батарейки типа «таблетка»
8
разъем кабеля кнопки питания
9
разъем кабеля платы преобразователя
10 разъем для кабеля элементов управления
настройками системы/источника ввода
11
приемник беспроводной клавиатуры/
мыши разъем кабеля
12 перемычка CMOS
13 разъем платы ввода вывода (REAR_IO1) 14 разъем платы ввода вывода (REAR_IO2)
17
15
20
5
16
1 2
4
7 8 9 6
13
18
19
21
24
25
26
23
3
11
22
14
12
10
