При настройке зеркалирования портов , выбирается определенный порт для копирования всех пакетов и разные порты, с которых копируются пакеты.
Перед настройкой зеркалирования портов учтите следующее :
Перед настройкой зеркалирования портов учтите следующее :
l Контролируемые порты не могут работать быстрее , чем контролирующие.
l Все пакеты RX/TX должны контролироваться на одном порте.
К портам , настроенным как порты назначения, применяются следующие ограничения:
l Порты нельзя настроить в качестве портов -источников.
l Порты не могут входить в группу LAG.
l Для этого порта не настроены интерфейсы IP.
l Для этого порта не включен протокол GVRP.
l Порт не входит в сеть VLAN.
l Можно определить только один порт назначения .
К портам , настроенным как порты-источники, применяются следующие ограничения:
l Порты -источники не могут входить в группу LAG.
l Порты нельзя настроить в качестве портов назначения .
l Все пакеты помечаются при их передаче из порта назначения .
l Все пакеты RX/TX должны контролироваться на одном порте.
Чтобы открыть страницу Port Mirroring (Зеркалирование портов), выберите Switch (Коммутатор)→ Ports (Порты)→ Port Mirroring (Зеркалирование
портов ) на панели дерева.
ПРИМЕЧАНИЕ . Если порт выбран в качестве порта назначения для сеанса с зеркалированием портов , все обычные операции с ним
откладываются . К ним относятся операции Spanning Tree и LACP.

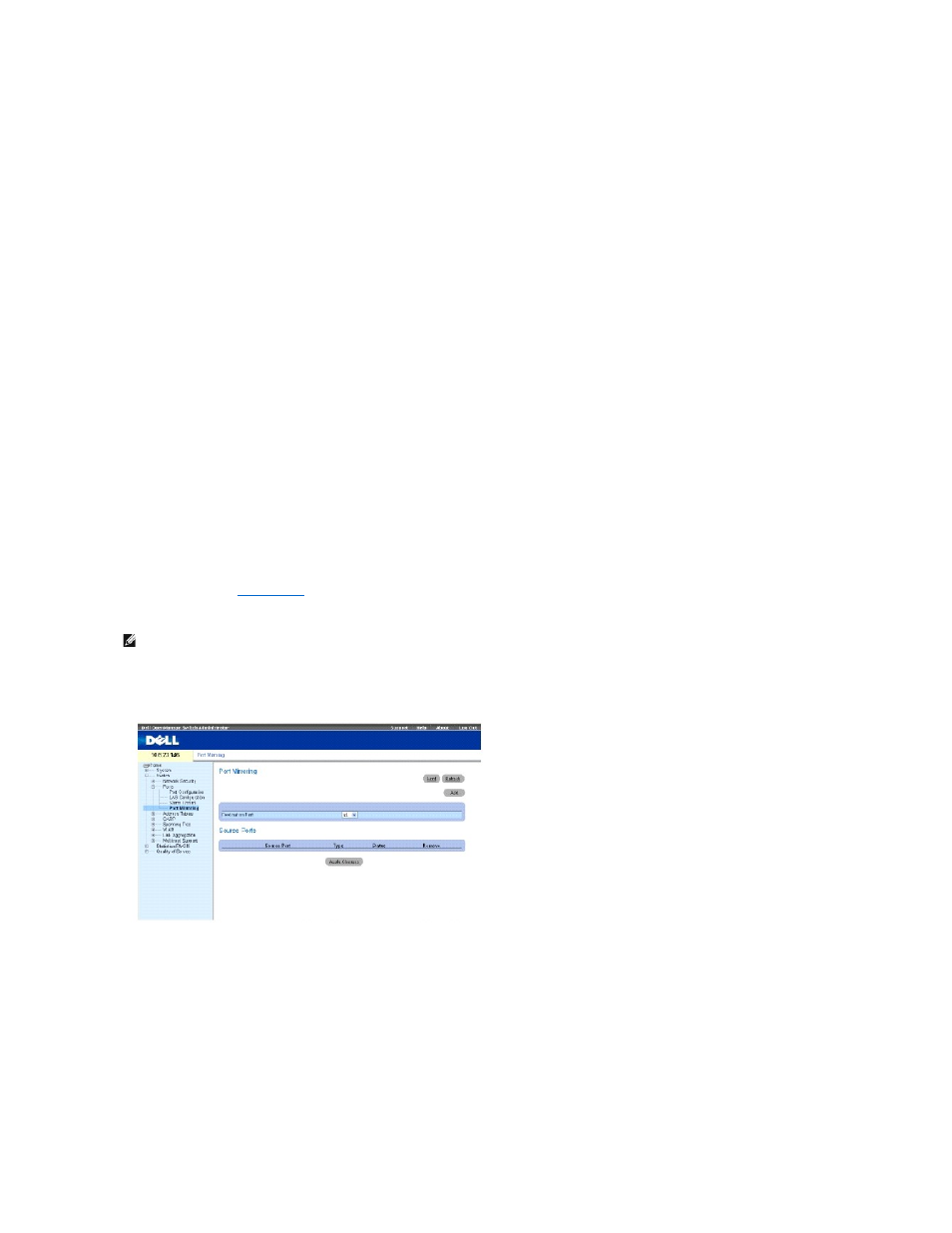

Рис . 7-94. Страница Port Mirroring (Зеркалирование портов)
Destination Port (Порт назначения) - определяет номер порта, в который копируется трафик.
Source Port (Порт-источник) - определяет номер порта, с которого копируется трафик.
Type (Тип) - показывает, выполняет ли порт прием, передачу или и то, и другое.
Status (Состояние) - показывает, выполняется ли в настоящий момент контроль порта (Active) или не выполняется (Ready).
