a.
Выберите соответствующий последовательный порт
(последовательный порт 1 или последовательный порт 2) для подключения к консоли.
b.
Задайте скорость передачи данных
9600 бод.
c.
Задайте следующий формат данных
: 8-битные данные, 1 стоповый бит, без контроля четности.
d.
Присвойте управлению потоком значение
none (нет).
e.
В разделе
Properties (Параметры) выберите режим VT100 for Emulation (Эмуляции VT100).
f.
Выберите значение
Terminal keys (Клавиши терминала) для Function (Функциональные клавиши), Arrow (Клавиши со стрелками) и Ctrl.
Убедитесь
, что выбраны Terminal keys, а не Windows keys.
3.
Подключите гнездовой разъем кроссоверного кабеля
RS-232 напрямую в порт консоли устройства и затяните невыпадающие винты.
Порт консоли устройства расположен на передней панели
.
Рис

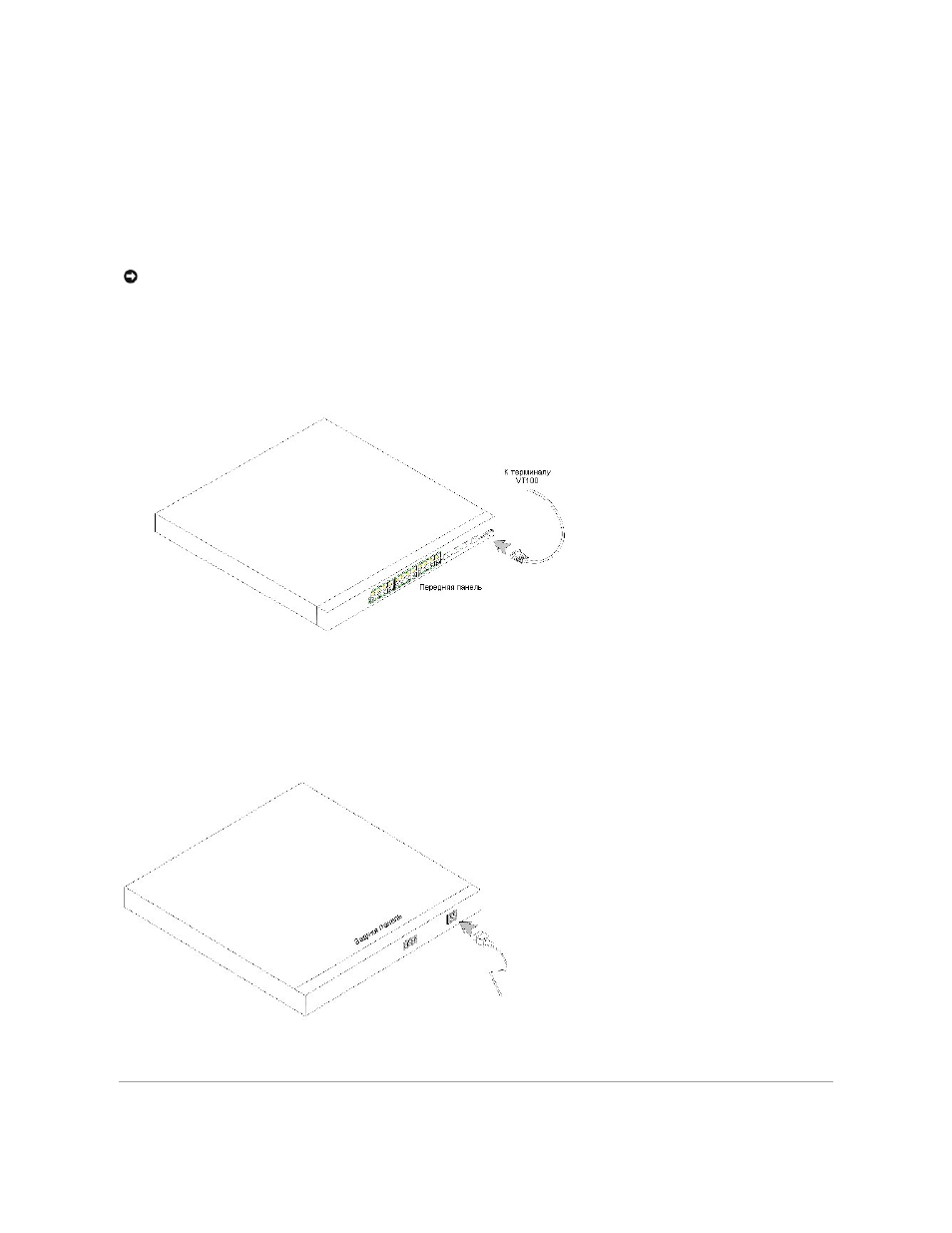

. 3-10. Подключение к порту консоли PowerConnect 5324
Подключение устройства к источнику питания
1.
Используя стандартный кабель питания длиной
1,5 м (5 футов) с заземляющим контактом, подсоедините кабель питания к разъему
электропитания на задней панели
.
2.
Подсоедините кабель питания к заземленной электророзетке
.
Рис
. 3-11. Подключение устройства к разъему питания
По состоянию индикаторов на передней панели проверьте
, правильно ли подключено и работает устройство.
ЗАМЕЧАНИЕ
.
При использовании
HyperTerminal с системой Microsoft® Windows 2000 убедитесь, что установлен пакет обновления 2 для
Windows® 2000 или более поздней версии. При наличии пакета обновления 2 для Windows 2000 клавиши со стрелками правильно работают в
программе эмуляции
HyperTerminal VT100. Информацию о пакетах обновления для Windows 2000 можно найти на сайте www.microsoft.com.
