Описание аппаратного обеспечения
Руководство пользователя системы Dell™ PowerConnect™ 5324
Конфигурации портов устройства
Конфигурации портов устройства
Описание портов передней панели системы
PowerConnect 5324
Устройство
PowerConnect 5324 оборудовано следующими портами.
l
24 порта для медного кабеля - порты RJ-45, назначенные как порты 10/100/1000 BaseT Gigabit Ethernet
l
4 порта для оптоволоконного кабеля - назначены как порты Gigabit
l
Порт терминала
- порт консоли RS-232

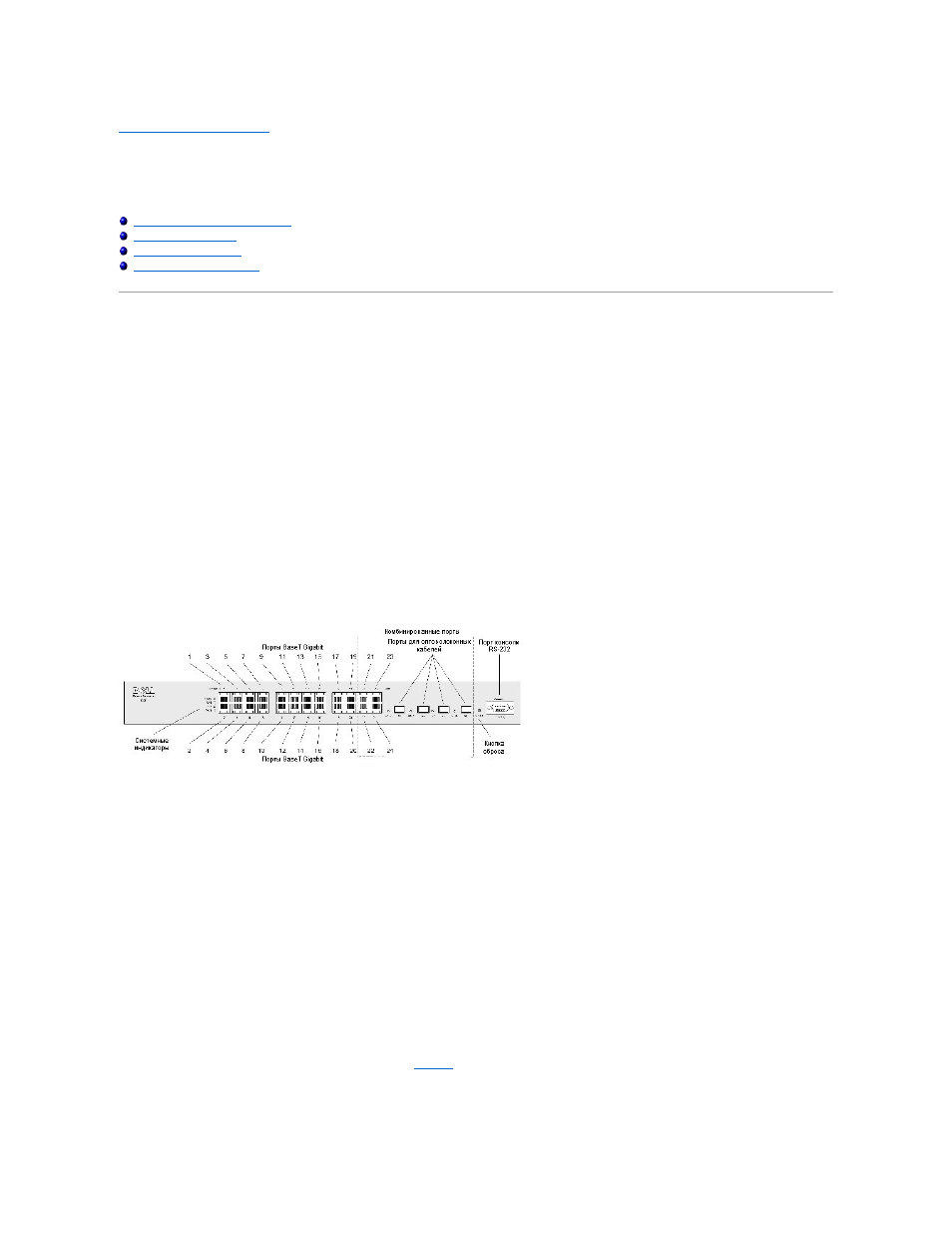

На следующем рисунке изображена передняя панель устройства
PowerConnect 5324.
Рис
2-3. Передняя панель устройства PowerConnect 5324
На передней панели располагаются порты с
1 по 24. Это порты RJ-45 для медного кабеля, назначенные как 10/100/1000 Мбит/с и поддерживающие
дуплексный и полудуплексный режимы
. Также имеется четыре порта SFP для оптоволоконных кабелей, назначенные как комбинированные порты 21-
24. Комбинированный порт представляет собой один логический порт, имеющий два физических подключения. Одновременно только одно
физическое соединение может быть активно
, поэтому активными могут быть медные порты или эквивалентные порты для оптоволоконных кабелей, но
не оба вида портов одновременно
. Порты верхнего ряда обозначены нечетными числами 1-23, а порты нижнего ряда четными числами 2-24.
На передней панели находится порт
RS-232 консоли, все индикаторы устройства и кнопка Reset (Сброс), использующаяся для сброса устройства
вручную
.
Устройство автоматически определяет
, является ли подключенный к порту RJ-45 кабель кроссоверным или кабелем прямого подключения, и работает в
обоих случаях
.
Описание портов задней панели системы
PowerConnect
На задней панели находятся разъемы питания
.
Рис
. 2-4. Задняя панель устройства
