Определение групп протоколов vlan – Инструкция по эксплуатации Dell PowerConnect 5324
Страница 122
Определение групп протоколов
VLAN
(Группа протокола) приведены параметры для настройки типов кадров для определенных групп протоколов. Чтобы
(Группа протоколов), выберите Switch (Коммутатор)→ VLAN→ Protocol Group (Группа протоколов) на панели дерева.

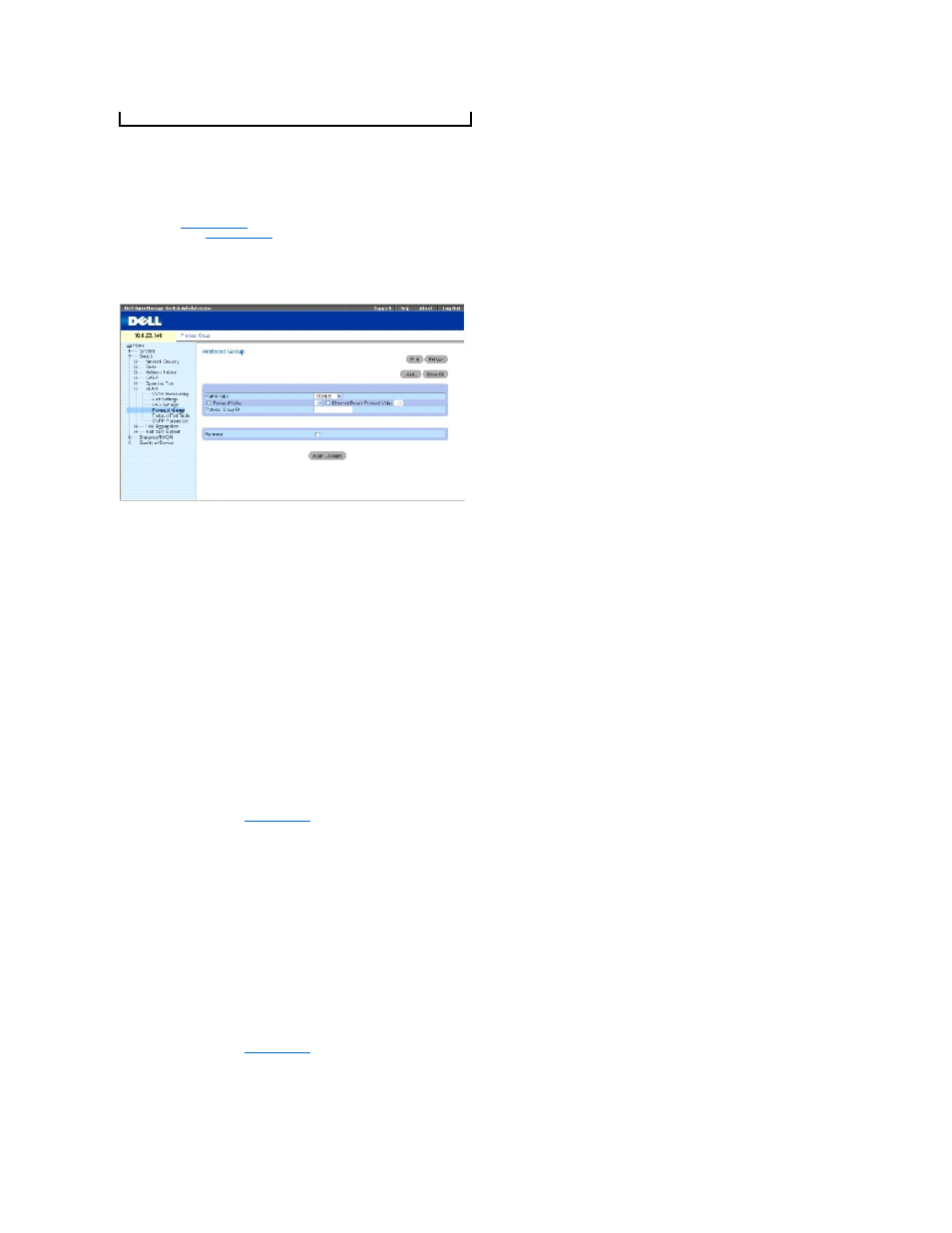

Рис
. 7-105. Группа протоколов
Frame Type (Тип кадра) - тип пакетов. Возможные значения поля: Ethernet, RFC1042 и LLC Other.
Protocol Value (Значение протокола) - определенное пользователем имя протокола.
Ethernet-Based Protocol Value - тип группы протокола Ethernet. Допустимые значения поля: IP, IPX и IPV6.
Protocol Group ID (Идентификатор группы протоколов) - номер идентификатора группы VLAN.
Remove (Удалить) - при установке этого флажка удаляется групповая привязка «кадр-протокол», если группа протоколов, которая должна быть
удалена
, не настроена на этом порту протокола.
Добавление группы протоколов
1.
Откройте страницу
(Группа протоколов).
2.
Нажмите кнопку
Add (Добавить).
Откроется страница
Add Protocol to Group (Добавить протокол в группу).
3.
Заполните поля на этой странице
.
4.
Нажмите кнопку
Apply Changes (Применить изменения).
Будет назначена группа протоколов
, а устройство обновлено.
Назначение параметров группе протоколов
VLAN
1.
Откройте страницу
(Группа протоколов).
2.
Заполните поля на этой странице
.
3.
Нажмите кнопку
Apply Changes (Применить изменения).
console(config-if)# exit
