Представление устройства

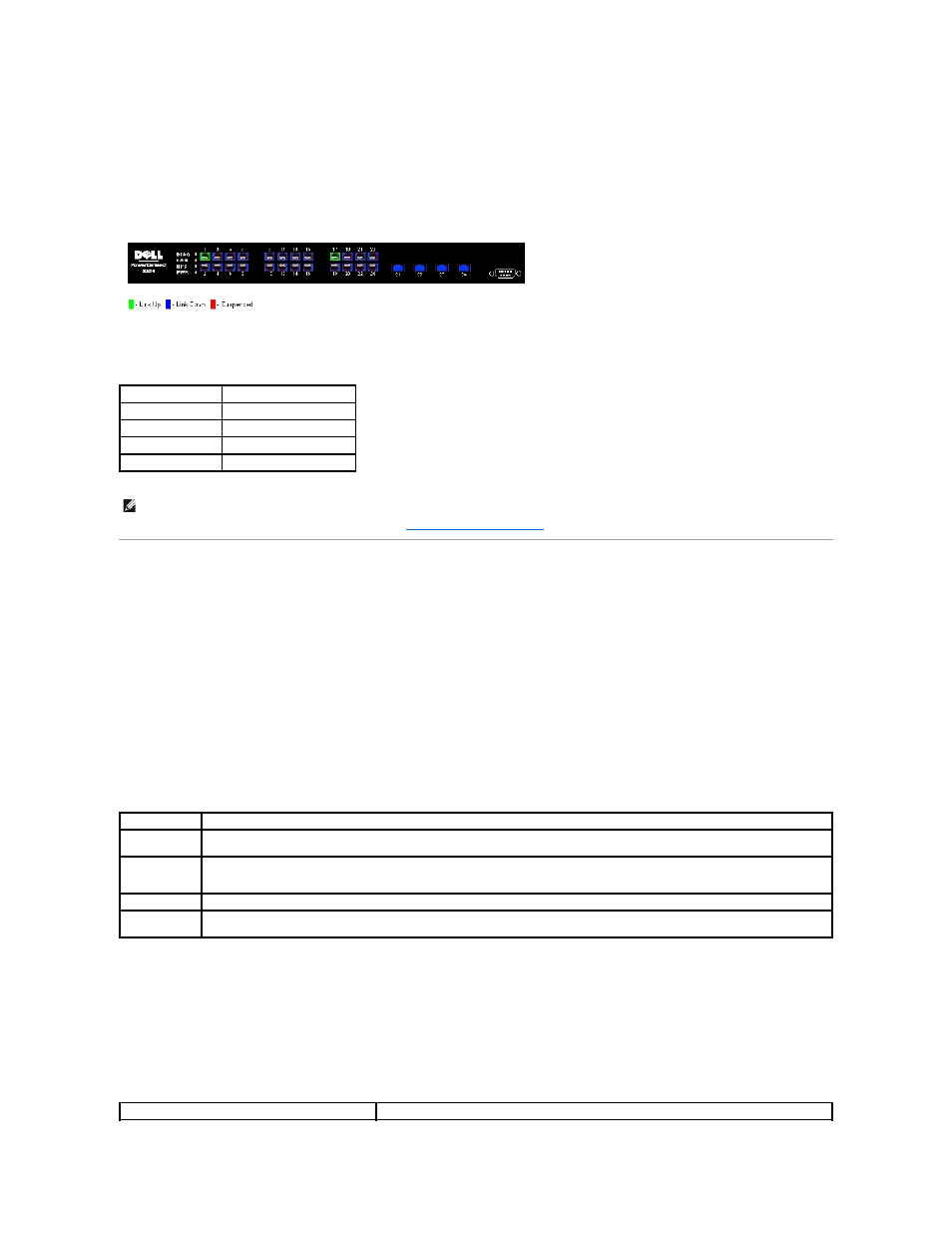

Домашняя страница PowerConnect содержит рисунок передней панели устройства.
Рис . 5-14. Индикаторы портов
Цвет порта показывает , активен ли определенный порт в настоящий момент. Порты могут отображаться следующими цветами:
Таблица 5-8. Индикаторы
Использование кнопок программы Switch Administrator
В этом разделе описаны кнопки , которые находятся в интерфейсе OpenManage Switch Administrator.
Информационные кнопки
Информационные кнопки предоставляют доступ к интерактивной поддержке и интерактивной справку , а также к информации об интерфейсах
OpenManage Switch Administrator.
Таблица 5-9. Информационные кнопки
Кнопки управления устройством
Кнопки управления устройством обеспечивают простой способ настройки сведений об устройстве . К ним относятся следующие кнопки:
Таблица 5-10. Кнопки управления устройством
Компонент Название
Индикаторы портов
Зеленый Порт включен .
Красный Произошла ошибка порта .
Синий Порт отключен .
ПРИМЕЧАНИЕ . На странице программы PowerConnect OpenManage Switch Administrator не отображаются индикаторы портов, имеющиеся на
передней панели коммутатора PowerConnect. Состояние индикаторов можно выяснить, только посмотрев на реальное устройство. Более
подробную информацию об индикаторах см . в разделе «Определения индикаторов» .
Кнопка Описание
Support
(Поддержка)
Открывает страницу службы поддержки Dell support.dell.com.
Help (Справка) Интерактивная справка, содержащая сведения, помогающие при настройке и управлении устройством. Страницы интерактивной
справки напрямую связаны со страницами открытыми в настоящий момент . Например, если открыта страница IP Addressing (IP-
адресация ), то при нажатии кнопки Help (Справка) отображается раздел справки для этой страницы.
О компьютере Содержит номер версии и сборки, а также информацию об авторских правах Dell.
Log Out
(Выход)
Завершает работу приложения и закрывает окно браузера .
Кнопка Описание
