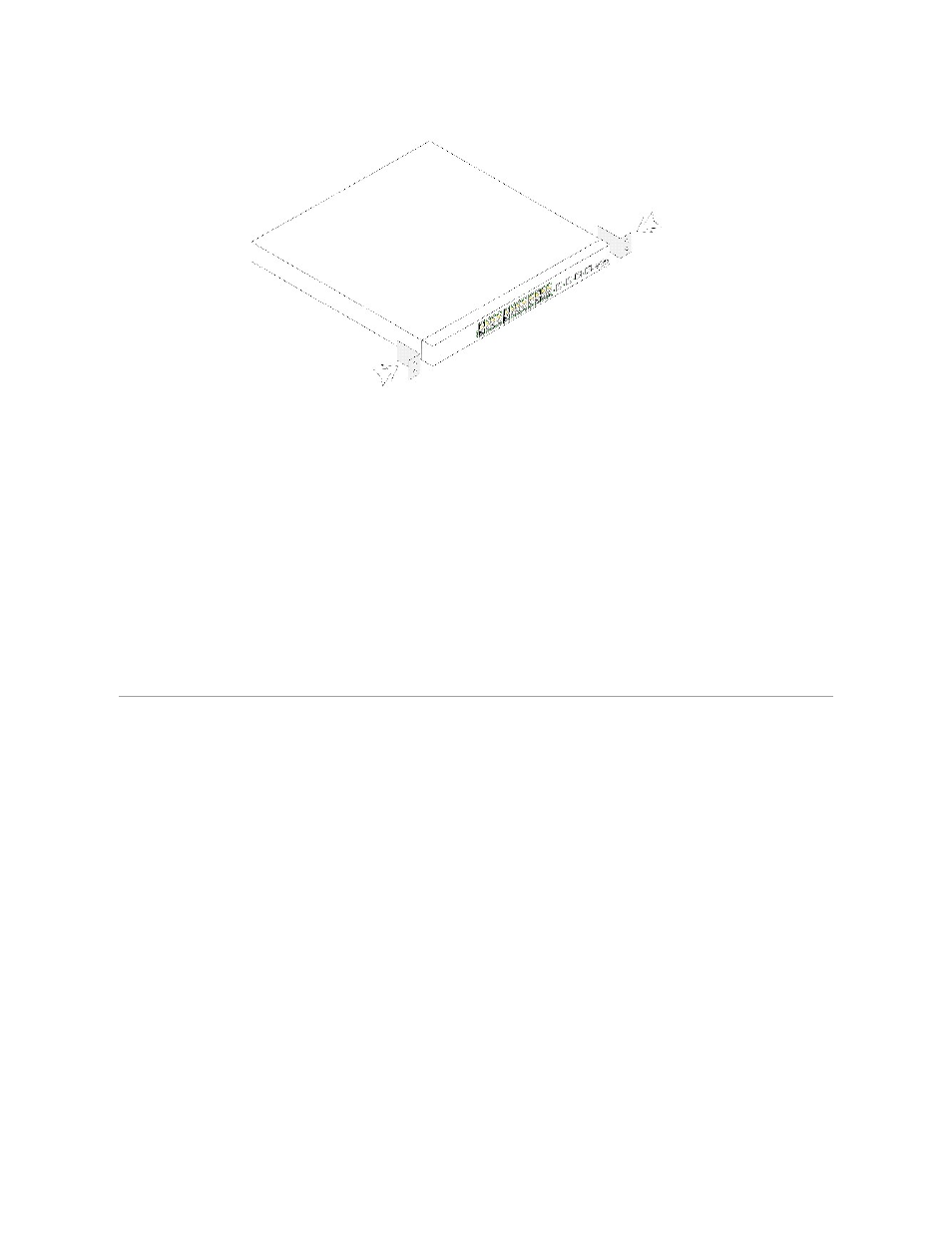

Рис
. 3-9. Подсоединение кронштейнов для монтажа в стойке
2.
Вставьте прилагаемые винты в отверстия и затяните с помощью отвертки
.
3.
Повторите то же самое для кронштейна установки в стойку с другой стороны устройства
.
4.
Вставьте устройство в
19-дюймовую стойку так, чтобы установочные отверстия на устройстве были совмещены с крепежными отверстиями в
стойке
.
5.
Прикрепите устройство к стойке с помощью винтов
(не входят в комплект).Сначала затяните нижнюю пару винтов, а затем верхнюю. Это
гарантирует равномерное распределение веса устройства во время установки
. Убедитесь, что вентиляционные отверстия не закрыты.
Установка устройства без стойки
Если устройство не устанавливается в стойку
, его следует установить на ровной поверхности. Эта поверхность должна выдерживать вес устройства и
кабелей
.
1.
Прикрепите резиновые ножки к устройству
.
2.
Установите устройство на ровную поверхность
, оставив по 5,08 см (2 дюйма) с каждой стороны и 12,7 см (5 дюймов) сзади.
3.
Убедитесь
, что обеспечивается достаточная вентиляция устройства.
Подключение к устройству
Для настройки устройство необходимо подключить к терминалу
.
Подключение устройства к терминалу
На устройстве имеется порт консоли
, который позволяет выполнять подключение к настольному компьютеру с программным обеспечением эмуляции
терминала для контроля и настройки устройства
. Разъем порта консоли представляет собой штырьковый разъем DB-9, выполненный в виде разъема
DTE (data terminal equipment).
Для использования порта консоли требуется следующее
:
l
VT100-совместимый терминал или настольный или переносной компьютер с последовательным портом, на котором установлено программное
обеспечение эмуляции терминала
VT100.
l
Кроссоверный кабель
RS-232 с гнездовым разъемом DB-9 для порта консоли и соответствующим разъемом для терминала.
Чтобы подключить терминал к порту консоли устройства
, выполните следующие действия:
1.
Подсоедините кроссоверный кабель
RS-232 к терминалу, на котором запущено программное обеспечение эмуляции терминала VT100.
2.
Настройте программу эмуляции терминала следующим образом
.
