Настройка сетей VLAN
VLAN - это логические подгруппы сети, созданные программным, а не аппаратным путем. Группы VLAN объединяют пользовательские станции и
сетевые устройства в один домен независимо от того
, к какому физическому сегменту LAN они подключены. Сети VLAN позволяют сделать более
эффективным поток сетевого трафика в пределах подгрупп . Группы VLAN, управляемые с помощью программы, уменьшают время реализации
изменений , добавлений и перемещений в сети.
Минимальное число портов в VLAN не ограничено. Группы VLAN могут объединяться по устройствам или любым другим логическим соединениям,
поскольку группы VLAN определяются на уровне программы, а не с помощью физических атрибутов.
Сети VLAN работают на уровне Layer 2. Поскольку они изолируют трафик внутри себя, для обеспечения трафика между группами VLAN необходим
маршрутизатор уровня Layer 3, поддерживающий соответствующий уровень протокола. Маршрутизаторы уровня Layer 3 идентифицируют сегменты и
координируют их с сетями VLAN. Сети VLAN - это широковещательные и многоадресные домены. Широковещательный и многоадресный трафик
передается только в той сети VLAN, где он создается.
Маркировка сетей VLAN обеспечивает способ передачи информации VLAN между группами VLAN. При маркировке VLAN к заголовкам пакета
присоединяется метка . Метка VLAN указывает, к какой сети VLAN принадлежит пакет. Метки VLAN присоединяются к пакету или конечной станцией,
или сетевым устройством . Метки VLAN также содержат сведения о приоритете сетей VLAN. Объединение VLAN и GVRP обеспечивает автоматическое
распределение данных VLAN. Чтобы открыть страницу VLAN, выберите Switch (Коммутатор)→ VLAN на панели дерева.
Определение членов сети VLAN
Страница VLAN Membership (Принадлежность VLAN) содержит поля для определения групп VLAN. Устройство поддерживает привязку идентификаторов
VLAN 4094 к группам 256 VLAN. Все порты должны иметь определенный идентификатор PVID. Если не указано другое значение, то используется
значение по умолчанию
VLAN PVID. VLAN номер 1 - группа VLAN по умолчанию. Ее нельзя удалить из системы. Чтобы открыть страницу VLAN Membership
(Принадлежность к VLAN), выберите Switch (Коммутатор)→ VLAN→ VLAN Membership (Принадлежность к VLAN) на панели дерева.

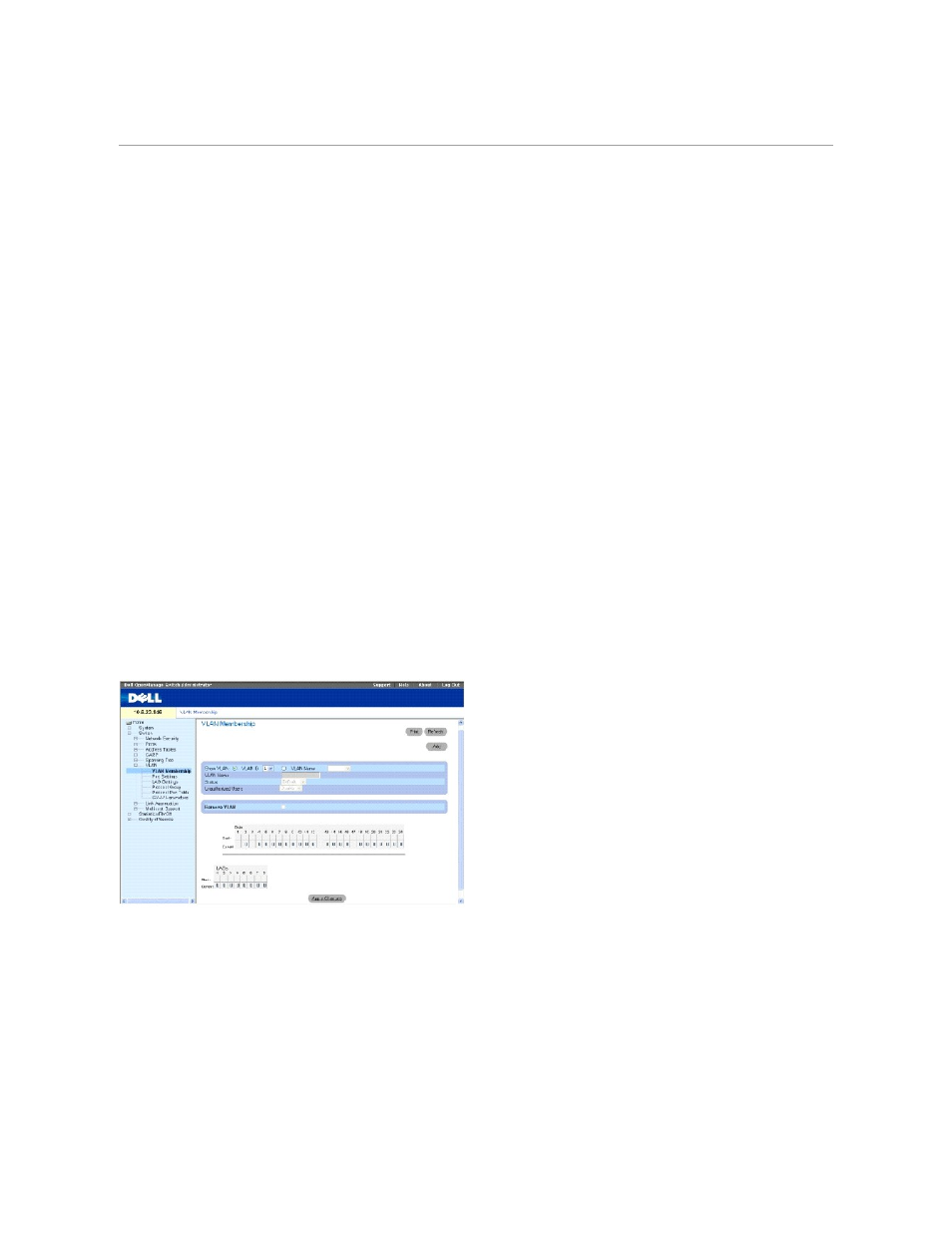

Рис . 7-102. Страница VLAN Membership (Принадлежность VLAN)
Show VLAN (Отобразить VLAN) - выводит информацию по конкретной группе VLAN в соответствии с идентификатором VLAN или именем VLAN.
VLAN Name (Имя сети VLAN) - имя сети VLAN, задаваемое пользователем.
Status (Состояние) - тип VLAN. Возможные значения:
Dynamic (Динамическая) - показывает, что группа VLAN была динамически создана при использовании протокола GVRP.
