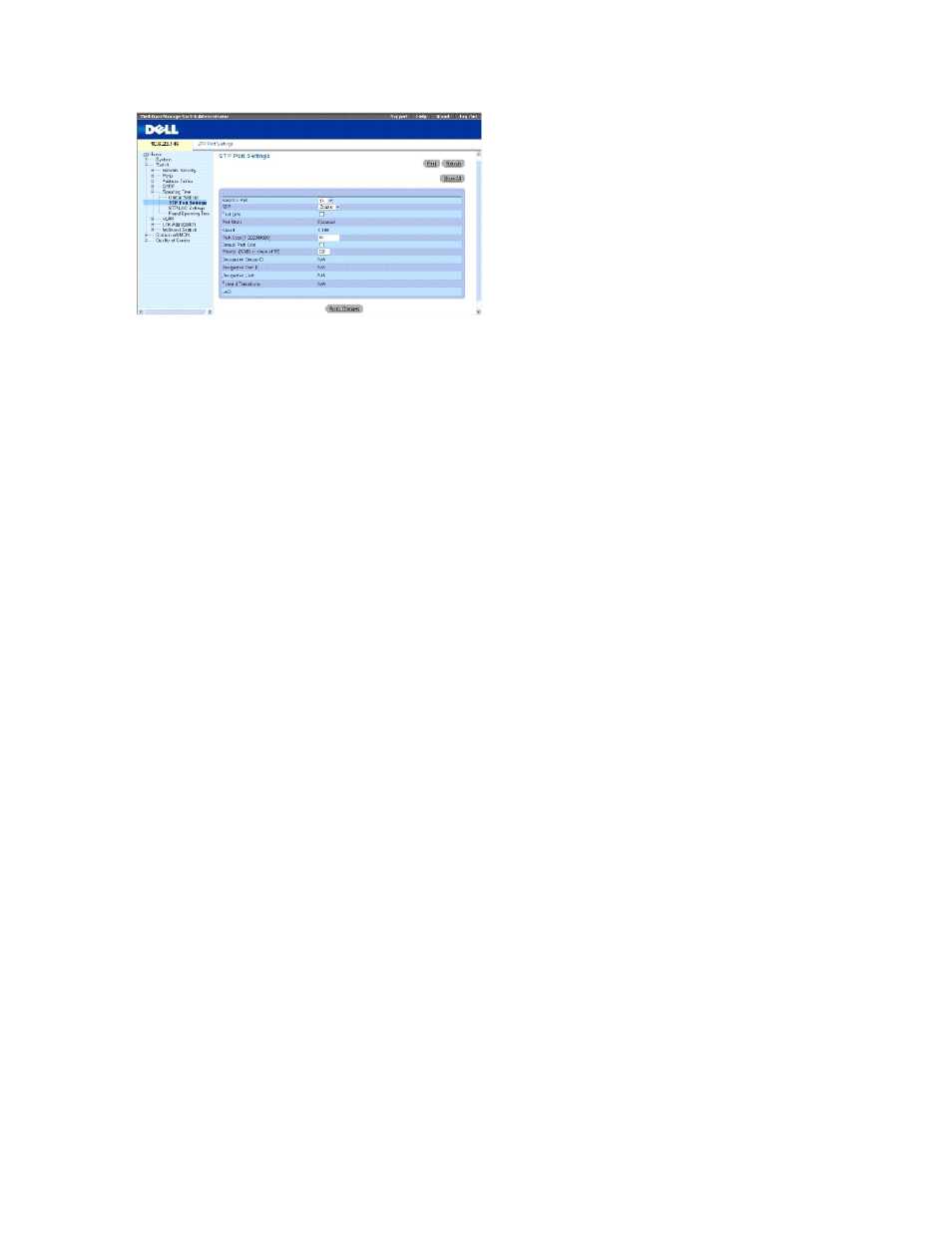

Select a Port (Выбор порта) - порт, для которого включен протокол STP.
STP (Протокол STP) - включает или отключает протокол STP для порта.
Fast Link (Быстрая связь) - при установке этого флажка включается режим быстрой связи для порта. Если режим быстрой связи для порта включен, то
для параметра
Port State (Состояние порта) автоматически устанавливается состояние Forwarding (Пересылка) сразу после появления связи. Режим
Fast Link (Быстрая связь) оптимизирует время, которое требуется протоколу STP для сходимости. Для сходимости протокола STP в больших сетях может
потребоваться от
30 до 60 секунд.
Port State (Состояние порта) - показывает текущее состояние протокола STP для порта. Если этот параметр включен, он определяет, какое действие
пересылки выполняется для трафика
. Ниже перечислены возможные состояния порта.
Disabled (Отключен) - порт в настоящий момент отключен.
Blocking (Блокирование) - порт в данный момент заблокирован, и его нельзя использовать для передачи трафика или распознавания MAC-
адресов
. Параметр Blocking (Блокирование) отображается, когда включен режим Classic STP (Классический STP).
Listening (Прослушивание) - порт в данный момент находится в режиме прослушивания. Порт не может ни пересылать трафик, ни распознавать
MAC-адреса.
Learning (Распознавание) - порт в данный момент находится в режиме распознавания. Порт не может пересылать трафик, но может
распознавать новые
MAC-адреса.
Forwarding (Пересылка) - порт в данный момент находится в режиме пересылки. Порт может пересылать трафик и распознавать новые MAC-
адреса
.
Speed (Скорость) - скорость, на которой работает порт.
Path Cost (1-200000000) (Стоимость пути (1-200000000)) - доля, которую этот порт вносит в стоимость пути к корню. Стоимость пути может иметь
большее или меньшее значение и используется для пересылки трафика в случае переопределения маршрута пути
.
Default Path Cost (Стандартная стоимость пути) - стандартная стоимость пути для порта устанавливается автоматически с помощью скорости порта и
метода определения стоимости стандартного пути для порта
.
Ниже представлены значения по умолчанию для стоимости длинного пути .
Ethernet - 2000000
Fast Ethernet - 200000
