Dell Latitude E5500 - Инструкция (Страница 62)

2. Снимите нижнюю панель основания в сборе (смотрите раздел Снятие нижней панели основания E5400 в сборе ).
3. Извлеките жесткий диск (смотрите раздел Извлечение жесткого диска ).
4. Извлеките плату беспроводной локальной сети (смотрите раздел Извлечение платы беспроводной локальной сети ).
5. Извлеките вентилятор (смотрите раздел Извлечение вентилятора ).
6. Извлеките радиатор процессора (смотрите раздел Радиатор процессора ).
7. Снимите крышку шарнира (смотрите раздел Снятие крышки шарнира ).
8. Снимите клавиатуру (смотрите раздел Извлечение клавиатуры ).
9. Снимите дисплей в сборе (смотрите раздел Извлечение дисплея компьютера E5500 в сборе ).
10. Извлеките оптический дисковод (смотрите раздел Извлечение оптического дисковода ).
11. Снимите упор для рук (смотрите раздел Снятие упора для рук E5500 ).
12. Осторожно отсоедините кабель батарейки типа «таблетка» от системной платы на нижней панели компьютера .
13. Отсоедините последовательный разъем ввода -вывода от системной платы (только для модели E5500).
14. Выверните три винта M2,5 x 5 мм из системной платы.
15. Приподнимите правый край системной платы и извлеките его из разъема платы ввода -вывода, а затем осторожно приподнимите системную плату
и извлеките ее из компьютера .
Обратная установка системной платы компьютера E5500 в сборе
1. Подсоедините разъем батарейки типа «таблетка» с нижней стороны компьютера .
2. Вставьте левую сторону системной платы в основание компьютера под углом , чтобы совместить разъемы на системной плате с отверстиями на
основании компьютера , затем осторожно опустите системную плату на место, чтобы она встала в разъем платы ввода-вывода.
3. Вверните обратно три винта M2,5 x 5 мм на системной плате.
4. Подсоедините последовательный кабель ввода -вывода к разъему на системной плате.

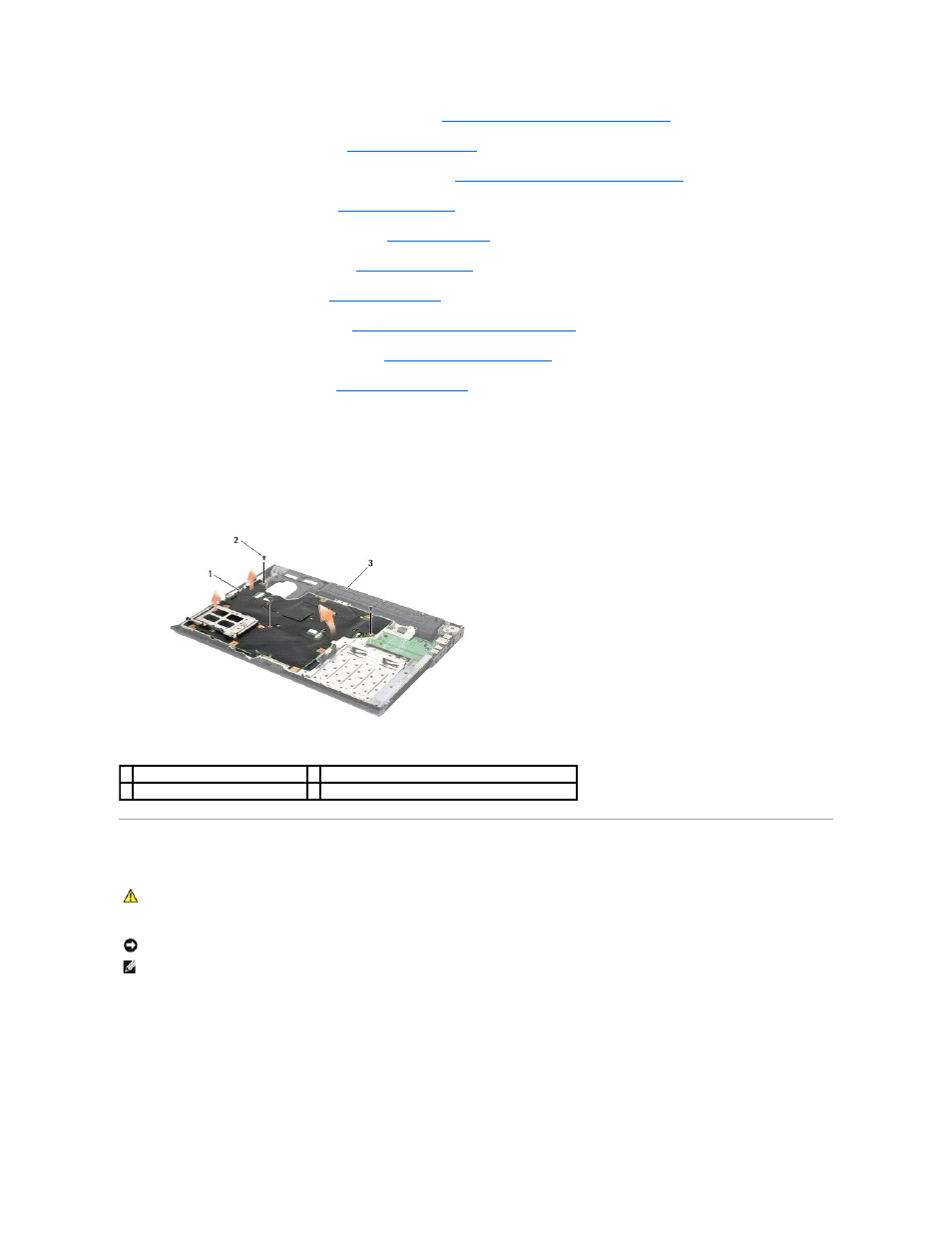

1 системная плата компьютера E5500 2 винты M2,5 x 5 мм для крепления системной платы (3)
3 основание
ПРЕДУПРЕЖДЕНИЕ . Перед тем как приступить к выполнению следующей процедуры , выполните инструкции по технике безопасности,
прилагаемые к компьютеру . Дополнительные сведения о передовой практике в области техники безопасности смотрите на начальной
странице раздела Regulatory Compliance (Соответствие стандартам) на веб-узле www.dell.com, расположенной по адресу
www.dell.com/regulatory_compliance.
ВНИМАНИЕ . Убедитесь , что свободно свисающие кабели не оказались зажаты под системной платой.
ПРИМЕЧАНИЕ . Данная процедура предполагает предварительное выполнение процедуры извлечения .
