Дисплей
Dell™ Latitude™ E5400 и
E5500 Руководство по обслуживанию
Лицевая панель дисплея компьютера
Лицевая панель дисплея компьютера
Дисплей компьютера
E5400 в сборе
Извлечение дисплея компьютера
E5400 в сборе
1.
Выполните инструкции
, описанные в разделе
Перед началом работы с компьютером
.
2.
Снимите нижнюю панель основания в сборе
(смотрите раздел
Снятие нижней панели основания
E5400 в сборе
).
3.
Снимите крышку шарнира
(смотрите раздел
Снятие крышки шарнира
).
4.
Снимите клавиатуру
(смотрите раздел
Извлечение клавиатуры
).
5.
Отсоедините кабель дисплея от системной платы
, потянув за синий язычок рядом с разъемом кабеля дисплея.
6.
Осторожно извлеките кабель дисплея
, отводя его в сторону от металлических и пластмассовых направляющих фиксаторов кабеля.
7.
Переверните компьютер
. Отсоедините антенные кабели от соответствующих плат и извлеките их из направляющих на нижней панели
компьютера
.
8.
Протяните антенные кабели через отверстие в упоре для рук
.
9.
Извлеките антенные кабели из направляющих в верхней части компьютера
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
. Дополнительные сведения о передовой практике в области техники безопасности смотрите на начальной
странице раздела
Regulatory Compliance (Соответствие стандартам) на веб-узле www.dell.com, расположенной по адресу
www.dell.com/regulatory_compliance.
ВНИМАНИЕ
.
Убедитесь
, что кабель дисплея и антенные кабели не застряли под направляющими фиксаторами на упоре для рук.

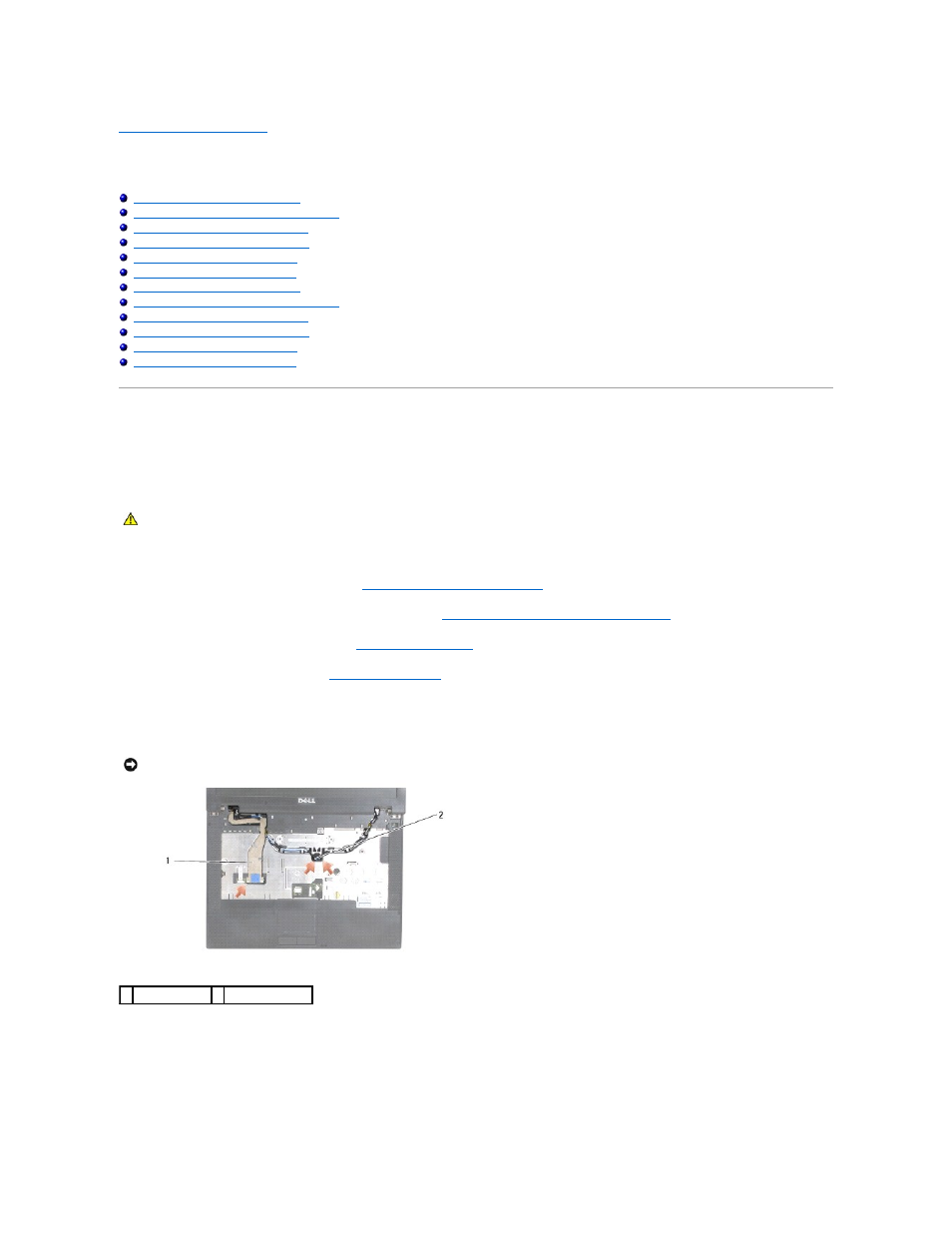

1 кабель дисплея 2 антенные кабели
