10.
Выверните четыре винта
M2,5 x 5 мм (по два винта на шарнир) в верхней части компьютера, которыми крепятся металлические шарниры.
11.
Выверните два винта
M2,5 x 8 мм, которыми крепятся шарниры, расположенные на нижней панели компьютера.
12.
Приподнимите дисплей и шарниры в сборе и снимите их с компьютера
.
Обратная установка дисплея компьютера
E5400 в сборе
1.
Совместите шарниры дисплея с отверстиями в основании компьютера
, а затем опустите дисплей, чтобы он встал на место.
2.
Вверните обратно два винта
M2,5 x 8 мм на нижней панели и четыре винта M2,5 x 5 мм (по два винта на каждый шарнир) на верхней панели
компьютера
.
3.
Подсоедините кабель дисплея к системной плате
.
4.
Протяните антенные кабели через отверстие в упоре для рук и основание компьютера
.
5.
Вставьте антенные кабели в направляющие
, в которых они находились ранее.

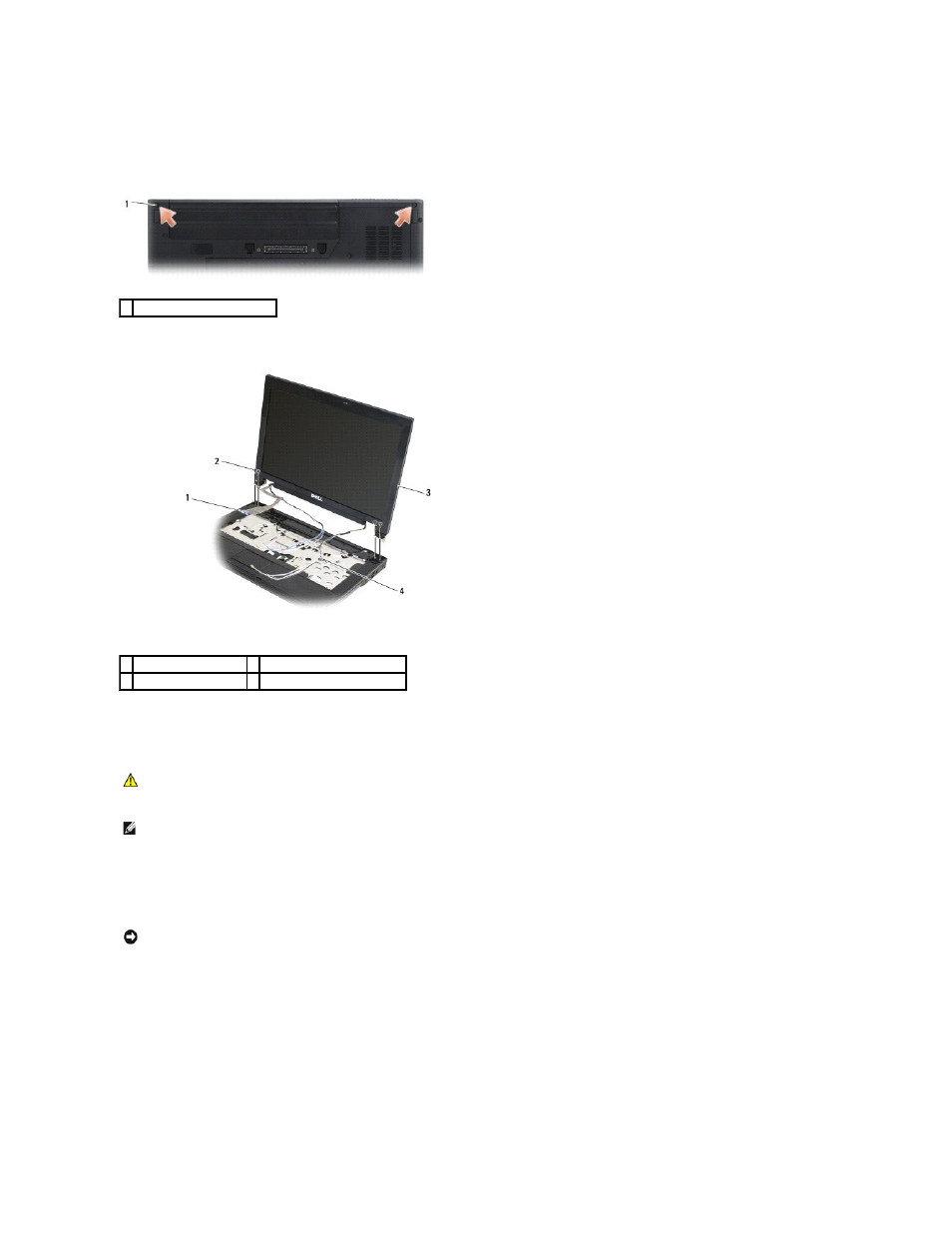

1 нижние винты M2,5 x 8 мм (2)
1 разъем кабеля дисплея 2 верхние винты M2,5 x 5 мм (4)
3 дисплей в сборе
4 антенные кабели (2)
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
. Дополнительные сведения о передовой практике в области техники безопасности смотрите на начальной
странице раздела
Regulatory Compliance (Соответствие стандартам) на веб-узле www.dell.com, расположенной по адресу
www.dell.com/regulatory_compliance.
ПРИМЕЧАНИЕ
.
Данная процедура предполагает предварительное выполнение процедуры извлечения
.
ВНИМАНИЕ
.
Убедитесь
, что кабели дисплея и камеры правильно уложены и закреплены под пластмассовыми фиксаторами на упоре для
рук
.Проложите кабель дисплея и антенные кабели под направляющими фиксаторами на упоре для рук.
