1.

Совместите угол модуля процессора с выводом

1 с углом гнезда с нулевым усилием сочленения с выводом 1, затем вставьте модуль процессора.

Если модуль процессора правильно установлен

, все четыре угла совмещаются на одинаковой высоте. Если один угол модуля или более выше, чем

другие

, модуль установлен неправильно.



2.

Затяните гнездо с нулевым усилием сочленения

, поворачивая кулачковый винт по часовой стрелке для фиксации процессора на системной плате.





3.

Установите на место радиатор процессора

(смотрите раздел

Обратная установка радиатора процессора

).




4.

Установите на место вентилятор

(смотрите раздел

Обратная установка вентилятора

).




5.

Установите на место нижнюю панель основания в сборе

(смотрите разделы

Обратная установка нижней панели основания

E5400 в сборе

 или

Обратная установка нижней панели основания

E5500 в сборе

).




6.

Выполните процедуры

, описанные в разделе

После работы с компьютером

.

Назад на страницу содержания



в которой показан правильный способ установки

.

ПРИМЕЧАНИЕ

.

Данная процедура предполагает предварительное выполнение процедуры извлечения

.

ПРИМЕЧАНИЕ

.

Угол модуля процессора с выводом

1 имеет треугольник, совмещаемый с треугольником, расположенным на углу с выводом 1

гнезда с нулевым усилием сочленения

.

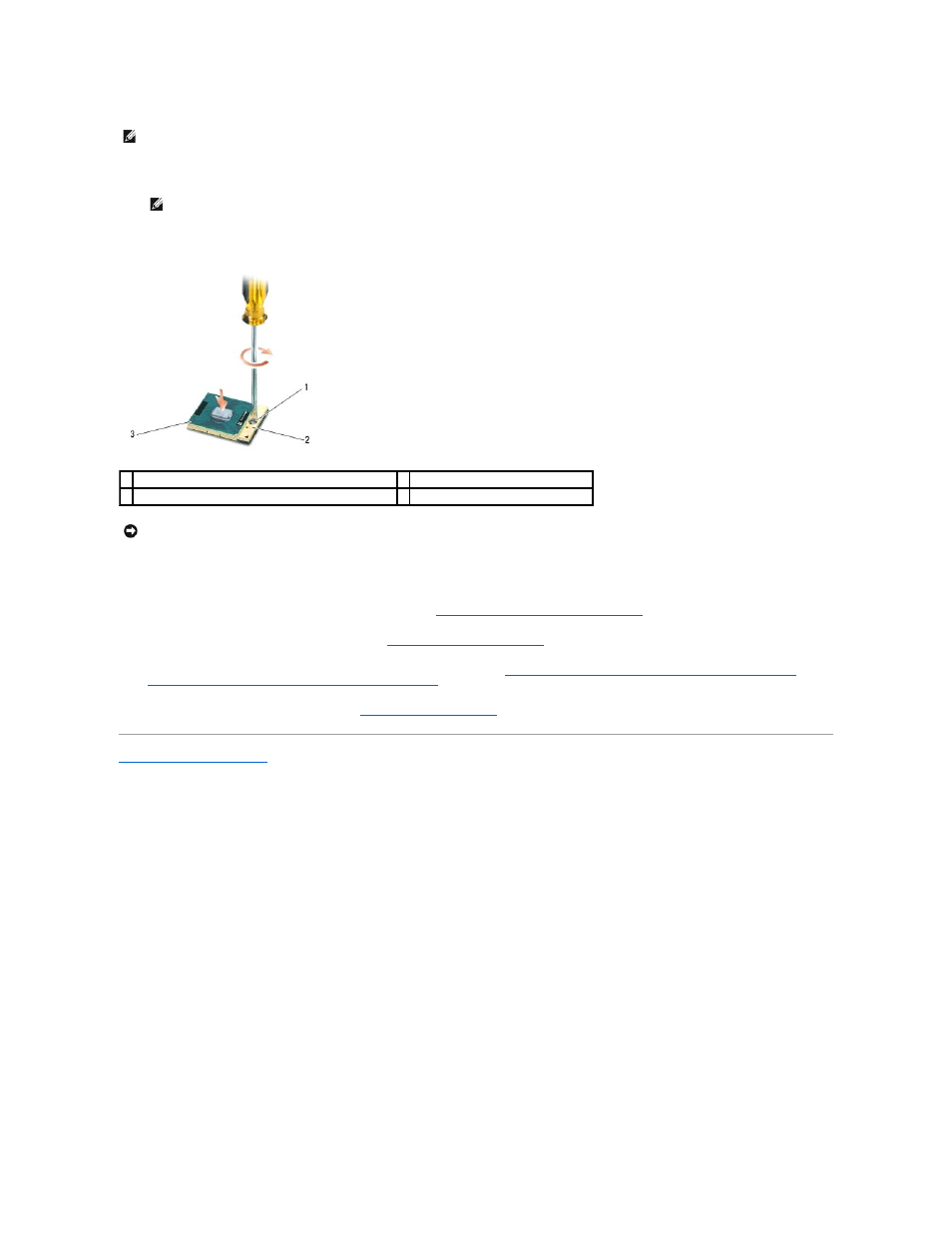

1 кулачковый винт гнезда с нулевым усилием сочленения 2 гнездо с нулевым усилием сочленения

3 угол с выводом 1





ВНИМАНИЕ

.

Во избежание повреждения процессора держите отвертку перпендикулярно процессору при повороте кулачкового винта

.
