Dell Latitude E5430 - Инструкция (Страница 48)

Извлечение сетевого разъема
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) карту памяти SD
b) ExpressCard (плата ExpressCard)
c) аккумулятор
d) cъемную панель
e) окантовку клавиатуры
f) клавиатуру
g) оптический дисковод
h) жесткий диск
i) плату WLAN
j) правую основную панель
k) тепловой модуль
l) подставку
m) отсек устройства для считывания карт ExpressCard
n) дисплей в сборе
o) правую опорную раму
p) левую опорную раму
q) плату модема
r) cистемную плату

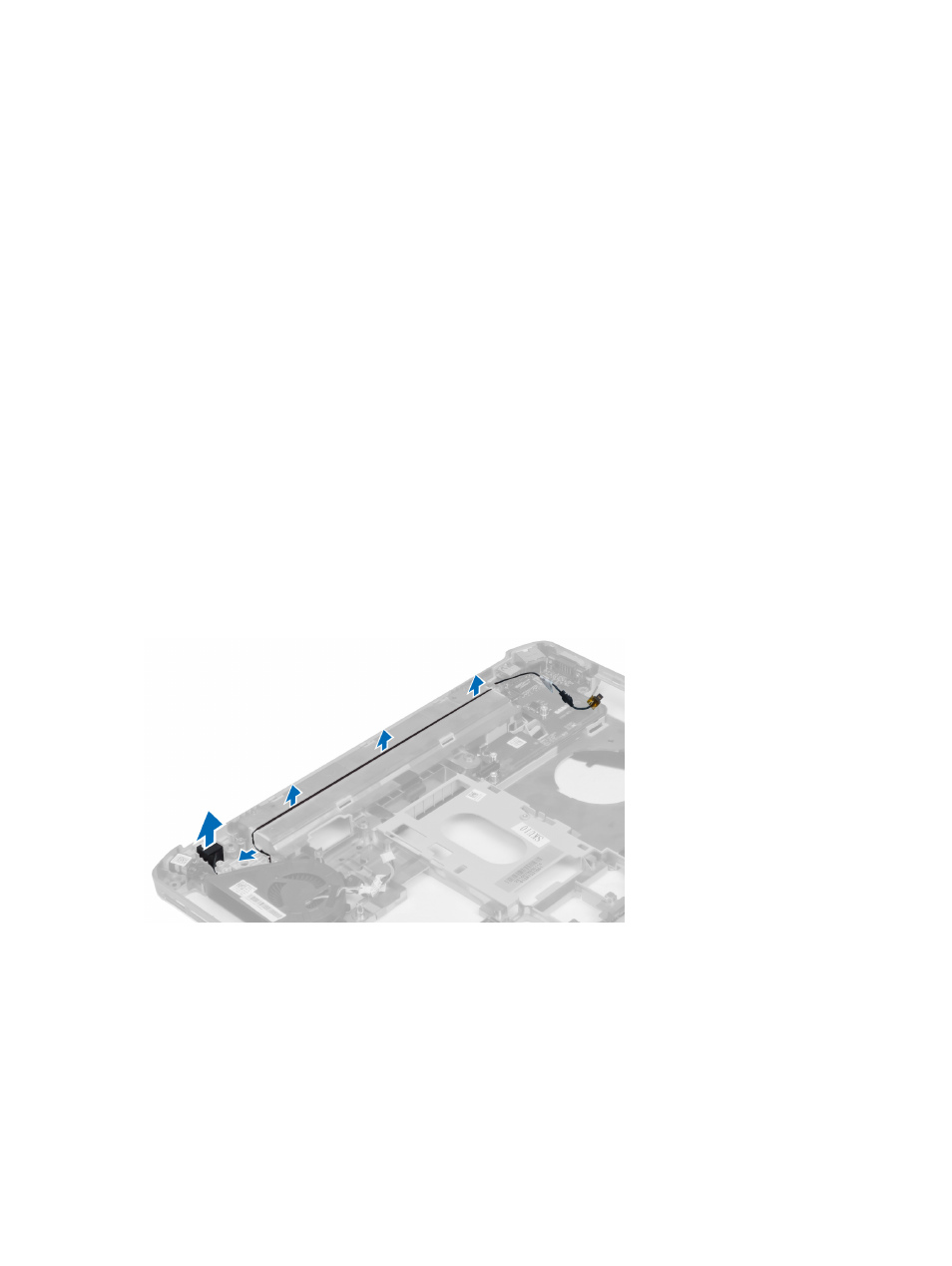

3. Извлеките кабели сетевого разъема из направляющих желобков.
4. Извлеките сетевой разъем.
Установка сетевого разъема
1. Установите сетевой разъем в компьютер.
2. Поместите сетевой разъем в направляющий желобок.
3. Установите :
a) cистемную плату
b) плату модема
