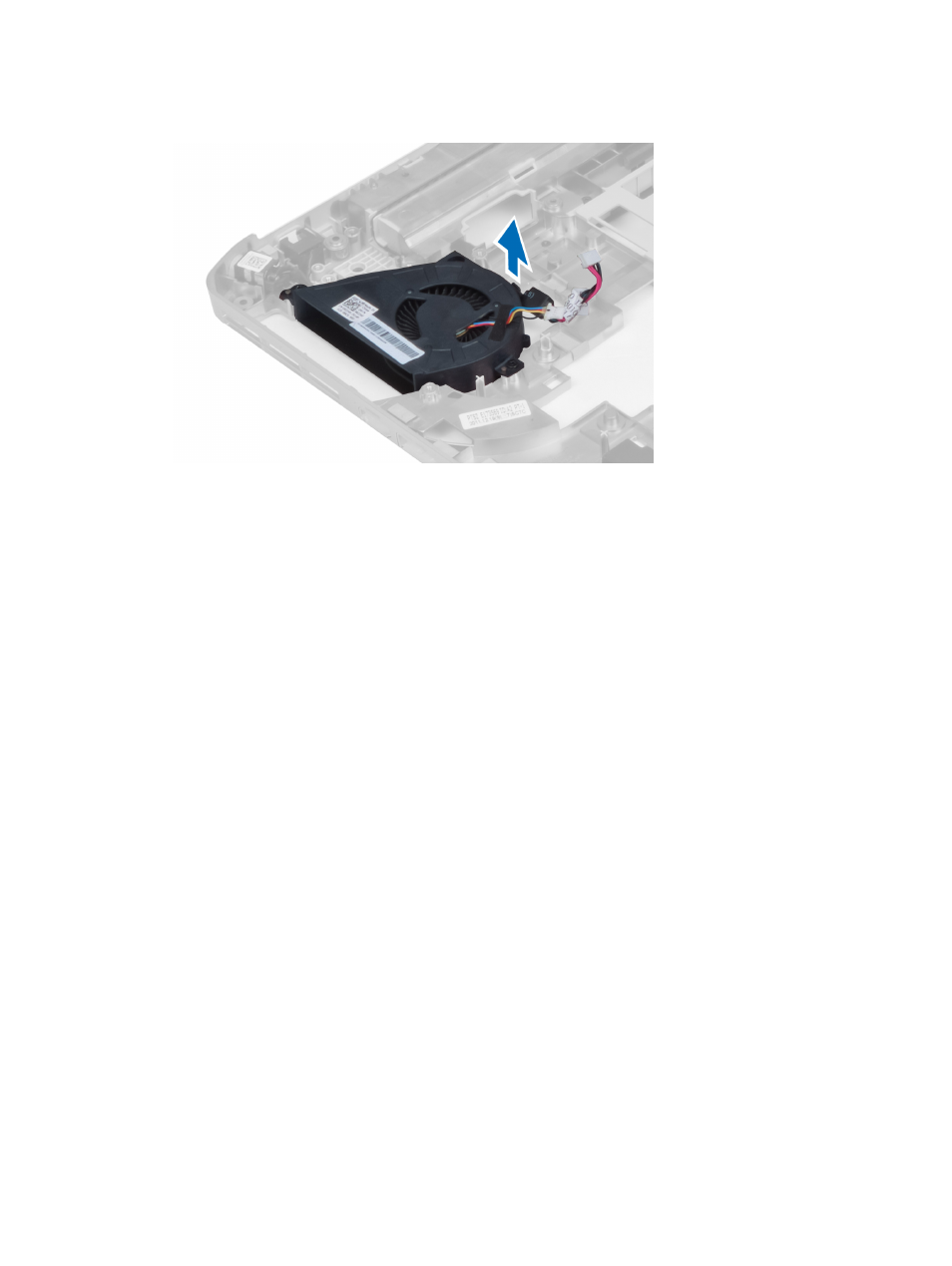

4. Поднимите системный вентилятор и извлеките его из компьютера.
Установка вентилятора корпуса
1. Установите системный вентилятор в корпус компьютера.
2. Затяните винты, которыми вентилятор крепится к корпусу компьютера.
3. Установите :
a) сетевой разъем
b) разъем питания
c) cистемную плату
d) плату модема
e) левую опорную раму
f) правую опорную раму
g) дисплей в сборе
h) отсек устройства для считывания карт ExpressCard
i) подставку
j) тепловой модуль
k) правую основную панель
l) плату WLAN
m) жесткий диск
n) оптический дисковод
o) клавиатура
p) окантовку клавиатуры
q) cъемную панель
r) аккумулятор
s) ExpressCard (плата ExpressCard)
t) карту памяти SD
4. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
