7.

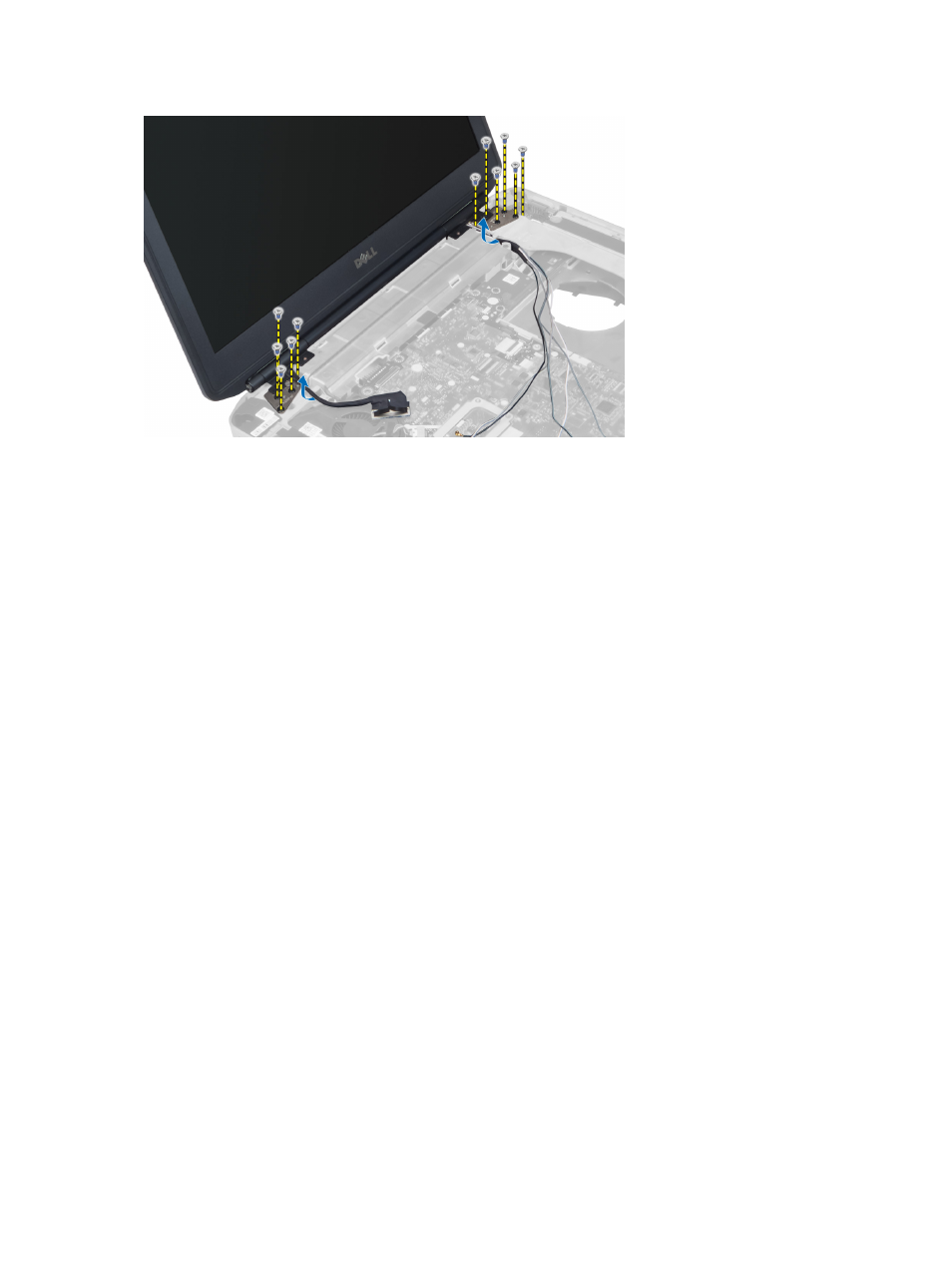

Снимите
дисплей в сборе с компьютера.
Установка
дисплея в сборе
1.
Установите
винты, которыми крепится дисплей в сборе.
2.
Протяните
кабель низковольтной дифференциальной передачи сигналов (LVDS) и антенные кабели
беспроводной
сети через отверстия в основании корпуса.
3.
Уложите
кабель LVDS вдоль соответствующего отсека и подсоедините разъем к системной плате.
4.
Подсоедините
антенные кабели к соответствующим разъемам.
5.
Установите
:
a) подставку
b) правую основную панель
c) жесткий диск
d) оптический дисковод
e) клавиатуру
f) окантовку клавиатуры
g) съемную панель
h) аккумулятор
i) карту памяти SD
6.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Снятие
правой опорной рамы
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) карту памяти SD
b) ExpressCard (плата ExpressCard)
c) аккумулятор
d) съемную панель
e) окантовку клавиатуры
f) клавиатуру
