Dell Latitude E5430 - Инструкция (Страница 46)

j) оптический дисковод
k) клавиатуру
l) окантовку клавиатуры
m) cъемную панель
n) аккумулятор
o) ExpressCard (плата ExpressCard)
p) карту памяти SD
4. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Снятие вентилятора корпуса
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) карту памяти SD
b) ExpressCard (плата ExpressCard)
c) аккумулятор
d) съемную панель
e) окантовку клавиатуры
f) клавиатуру
g) оптический дисковод
h) жесткий диск
i) плату WLAN
j) правую основную панель
k) тепловой модуль
l) подставку
m) отсек устройства для считывания карт ExpressCard
n) дисплей в сборе
o) правую опорную раму
p) левую опорную раму
q) плату модема
r) cистемную плату
s) разъем питания
t) сетевой разъем

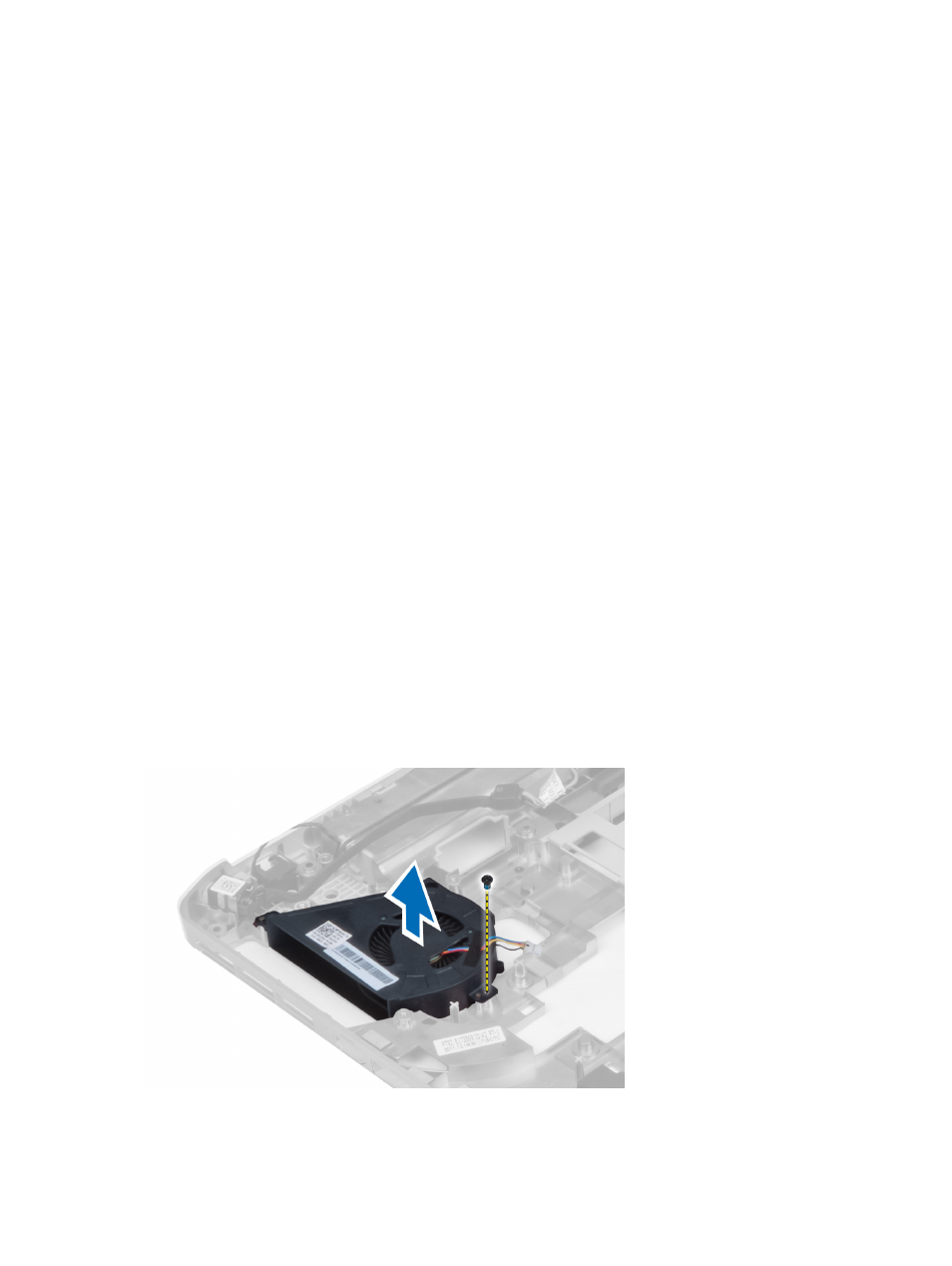

3. Выверните винты, которыми системный вентилятор крепится к компьютеру.
46
